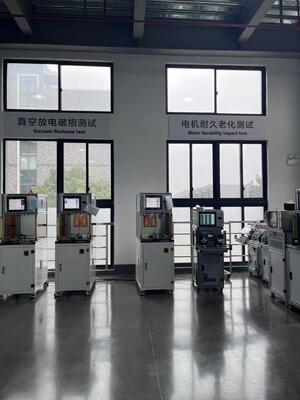

Comment tester le stator de moteur de drone sous vide
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Produit d'essai: | Générateur Alternateur Stateur |
|---|---|---|---|
| Station de travail: | Poste double | Affichage du contenu de l'élément d'essai: | Dispositifs Testador |
| Code SH :: | 9030390000 | Service après-vente: | Ingénieur disponible pour le service d'outre-mer |
Comment tester les performances électriques du stator dans des conditions de vide:
essais de résistance (y compris équilibre triphasé), essais d'inductivité (y compris équilibre triphasé),
court-circuit tour à tour, résistance à l'isolation, fréquence de puissance, résistance à la tension,
1- L' avantage.
1) Le dispositif de serrage rapide peut être monté pour 3 fils terminaux
2) PneLe fixutre umatique est largement utilisé pour tester 3 fils terminaux ou 6 fils terminaux.
2.Objet d'essai: tous les éléments d'essai peuvent être effectués seuls ou ensemble.
1) Essai de résistance en courant continu
Plage d'essai:0.01W - 1000W
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ± 0,5%
Méthode d'essai:Quatre points, avec fonction de correction automatique de la température ambiante
2) Essai d'inductivité (y compris l'essai d'équilibre en trois phases)
Plage d'essai: 10 mH 500 mH
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ±2,5%
Méthode d'essai:Quatre points
3)Retourner l'isolation
Pulsation haute tension: 100V à 3000V (100V / étape)
Période maximale d'impulsion: 0,5 ms
Fréquence d'échantillonnage: 1 à 40 MHZ
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ±2,5%
Méthode de jugement: jugement de la différence de surface (sensible à l'inductivité et aux pertes d'énergie)
La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge
4)Résistance à l'isolation
Le débit de la tension doit être supérieur ou égal à:
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:1 à 1000 MW
Tolérance: ±2,5%
5) Isolement interphasique
Le débit de la tension doit être supérieur ou égal à:
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:1 à 1000 MW
Tolérance: ±2,5%
6) Hypothèse d'interphase
La tension:AC100 à 3000V (100V/étape)
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:0.1 mA -- 20 mA
Tolérance: ±2,5%
7)Hipot (avec détection d'arc)
La tension:AC100 à 3000V (100V/étape)
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:0.1 mA -- 20 mA
Tolérance: ±2,5%
8)Bilan de la résistance
Méthode d'essai: prélèvement d'échantillons de résistance CC
Temps d'essai:0.1s
Méthode de jugement:méthode en pourcentage adoptée pour juger de la différence de résistance en courant continu entre les enroulements.
3- C'est le temps des essais.
| Nom de l'article | Résistance CC | Balance de résistance | Tour à tour court-circuit | Résistance à l'isolation | - Je ne sais pas. | Isolement interphasique | Hypothèse d'interphase |
| Paramètre | 0.05s/boucle | 0.1s/temps | 1 impulsion/temps | 1s/temps | 1s/temps | 1s/temps | 1s/temps |
| Le temps | 1.5s/6 boucle | 0.1s | 1s | 1s | 1s | 1s | 1s |
