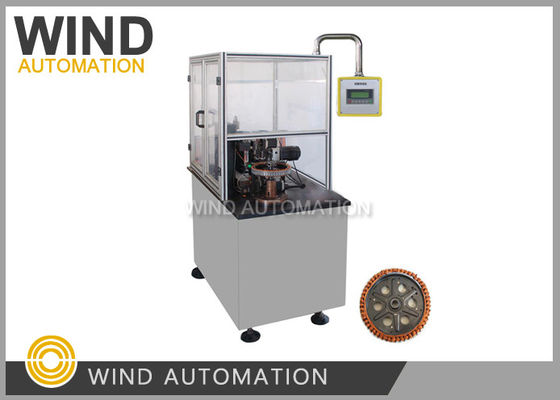

Vélo électrique moteur roue moteur enroulement machine BLDC moteur E-Bike Muti bobines

Vélos électriques à moteur à roue statique enrouleur BLDC E-Bike Muti bobines enroulement WIND-HMW-1M

Applications:

Véhicule électrique, moteur à moyeu, moteur à roues, moteur de dépassement, moteur BLDC

Les avantages:

1Le système de servomoteur à trois axes, l'enroulement, l'indexation et l'arrangement sont contrôlés par un servomoteur Mitsubishi.

2Le volant tourne vite.

3. grand stator extérieur couvrant le diamètre extérieur du stator 198mm,266mm

4Servo moteur à couple constant, tension constante

Données techniques:

Stator Slots: aucune exigence

Stator Diamètre extérieur: 198 mm, 226 mm, 262 mm

Le chemin de l' enroulement:

Armature Hauteur de la pile: 14-30 mm

Diamètre du fil: 0,3 mm à 0,6 mm

Nombre de fils: 1 à 13 pièces

Pression de la source d'air:00,4-0,7 MPa

Voltage de l'alimentation électrique: 3 phases 380V ± 10% 50Hz

Puissance: environ 3 kW

Configuration principale:

Question et réponse:

1.Comment la machine de remontage effectue-t-elle l'indexation: manuellement ou automatiquement?

    Automatiquement avec le servo-appareil Mitubishi

2.Comment le stator est-il fixé pendant le processus d'enroulement?

    Chargement manuel du stator sur l'arbre et pression avec le couvercle

3.Quelle gamme de diamètres de fil de cuivre peut fonctionner votre machine (minimum et maximum)?

    0de 0,3 mm à 0,51 mm

4. Quelle est la plage de longueurs d'empilement que peut faire la machine de remontage?

    La hauteur de la pile du stator du moteur du moteur de la roue standard est de 10 mm à 30 mm,

20 mm à 50 mm (sur mesure)

5.Le processus d'enroulement est-il automatique ou manuel?

    Automatiquement avec le servo-appareil Mitubishi

6.Est-il possible de presser et de compacter le fil de cuivre pendant ou après l'enroulement?

    Compacter le fil après processus d'enroulement avec une machine séparée

7.La machine a-t-elle une limite dans la dimension de la largeur de la fente ouverte?

   Min. largeur de fente ouverte>1,8 mm, en Chine, la largeur de fente ouverte est généralement de 2 mm, 3 mm

8.Quelle est la hauteur de la machine sur la zone de travail de l'opérateur?

Hauteur de fonctionnement de la machine de remontage 750 mm

9.Y a-t-il dans la machine des capteurs pour vérifier si le câblage est correct?(p. ex. capteur de la

vérifiersiLe fil est cassé?

    Arrêt de la machine et alarme si le fil est cassé

10Avez-vous des machines pour tester le moteur de roue après enroulement?

    Oui, machine d'essai séparée

11.Comment mettez-vous la pièce sur la machine avant et après l'enroulement?

C'est un moteur à roues lourdes, environ 15 kg.

Nous n'avons pas géré un stator aussi lourd,Chargement/déchargement manuel sous 5 kgs

Par exemple, un stator de moteur de roue OD de 198 mm pèse environ 2 kg

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
