Machine de test de stator de moteur sans balais
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Produit d'essai: | Générateur Alternateur Stateur |
|---|---|---|---|
| Station de travail: | Poste double | Affichage du contenu de l'élément d'essai: | Dispositifs Testador |
| Code SH :: | 9030390000 | Service après-vente: | Ingénieur disponible pour le service d'outre-mer |
Machine de test de stator de moteur sans balais CC Analyse de qualité WIND-DTS
1. Avantage

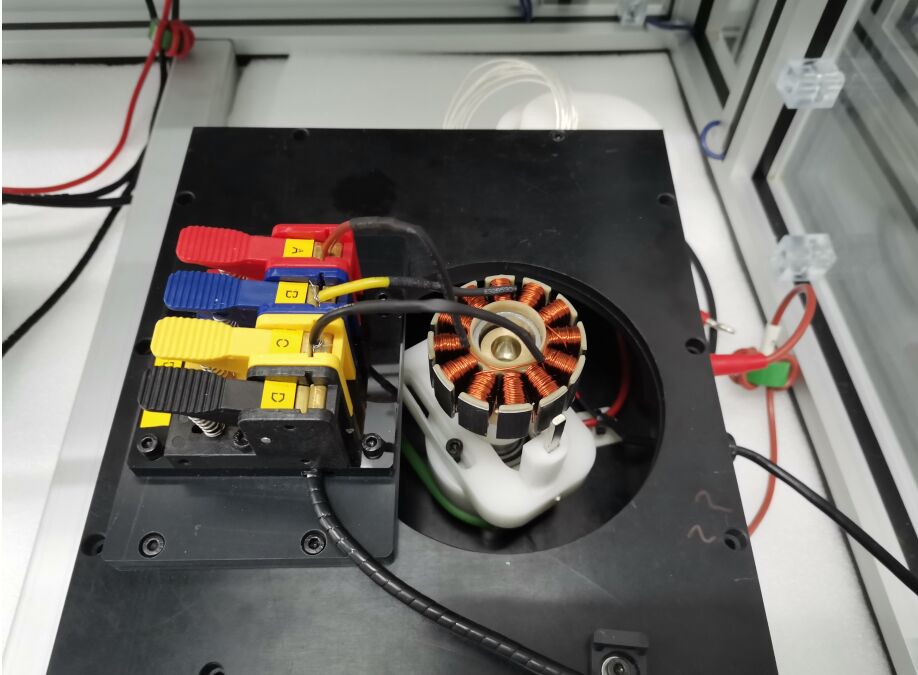

1) Un montage de serrage rapide peut être équipé pour 3 fils de borne

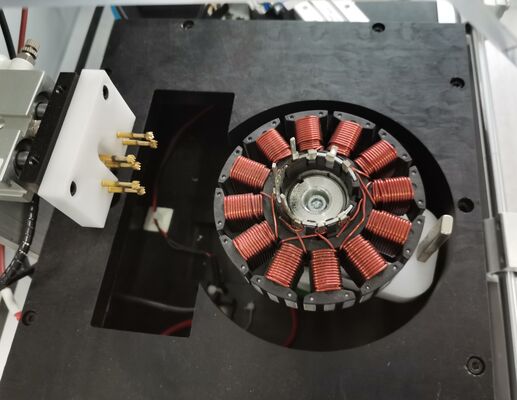

2) Pneumatic fixutre est largement utilisé pour tester 3 fils de borne ou 6 fils de sortie
2. Article de test: tous les articles de test peuvent être effectués seuls ou ensemble.
1) Test de résistance CC
Plage de test : 0,01 W - 1000 W
Boucle de test : 6 boucles (extensible)
Tolérance : ± 0,5 %
Méthode de test : Quatre points, avec fonction de correction automatique de la température ambiante
2) Test d'inductance (y compris le test d'équilibre triphasé)
Plage de test : 10 mH – 500 mH
Boucle de test : 6 boucles (extensible)
Tolérance : ± 2,5 %
Méthode de test : Quatre points
3) Isolation spire à spire
Haute tension d'impulsion : 100 V - 3000 V (100 V / pas)
Pic d'impulsion : 0,5 ms
Fréquence d'échantillonnage : 1-40 MHz
Boucle de test : 6 boucles (extensible)
Tolérance : ± 2,5 %
Méthode de jugement : jugement de différence de surface (sensible à l'inductance et à la perte d'énergie)
La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge
4) Résistance d'isolement
Tension : CC 500 V / 1000 V
Temps de test : 1-10 s (réglable)
Plage de jugement : 1-1000 MΩ
Tolérance : ± 2,5 %
5) Isolation interphase
Tension : CC 500 V / 1000 V
Temps de test : 1-10 s (réglable)
Plage de jugement : 1-1000 MΩ
Tolérance : ± 2,5 %
6) Hipot interphase
Tension : CA 100-3000 V (100 V / pas)
Temps de test : 1-10 s (réglable)
Plage de jugement : 0,1 mA -- 20 mA
Tolérance : ± 2,5 %
7) Hipot (avec détection d'arc)
Tension : CA 100-3000 V (100 V / pas)
Temps de test : 1-10 s (réglable)
Plage de jugement : 0,1 mA -- 20 mA
Tolérance : ± 2,5 %
8) Équilibre de résistance
Méthode de test : Échantillonnage de résistance CC
Temps de test : 0,1 s
Méthode de jugement : méthode de pourcentage adoptée pour juger de la différence de résistance CC entre les enroulements.
3. Temps de test
| Article | Résistance CC | Équilibre de résistance | Court-circuit spire à spire | Résistance d'isolement | Hipot | Isolation interphase | Hipot interphase |
| Paramètre | 0,05 s/boucle | 0,1 s/temps | 1 impulsion/temps | 1 s/temps | 1 s/temps | 1 s/temps | 1 s/temps |
| Temps | 1,5 s/6 boucles | 0,1 s | 1 s | 1 s | 1 s | 1 s | 1 s |
