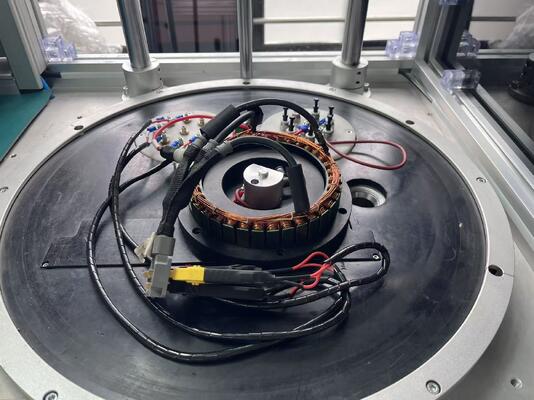

Comment juger l'analyse du stator du moteur de drone dans un environnement sous vide
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Produit d'essai: | Générateur Alternateur Stateur |
|---|---|---|---|
| Station de travail: | Poste double | Affichage du contenu de l'élément d'essai: | Dispositifs Testador |
| Code SH :: | 9030390000 | Service après-vente: | Ingénieur disponible pour le service d'outre-mer |
| Mettre en évidence: | analyseur de stator de moteur de drone,testeur d'induit en environnement sous vide,équipement de test d'analyse de stator |
||
Comment juger la qualité : analyse du stator de générateur WIND-DTS-120
Article de test:
Dans la fabrication de stators de générateurs, le test est le processus de contrôle qualité après
insertion du papier, bobinage en onde, insertion de bobines, formage,
tous les articles de test, y compris la résistance CC/Inductance/Isolation spire à spire/ Résistance d'isolement
/Isolation interphase/Hipot interphase/ Équilibre de résistance peuvent être effectués seuls ou ensemble.
1) Test de résistance CC
Plage de test : 0,01 Ω - 1000 Ω
Boucle de test : 6 boucles (extensible)
Tolérance : ±0,5 %
Méthode de test : Quatre points, avec fonction de correction automatique de la température ambiante
2) Test d'inductance (y compris le test d'équilibre triphasé)
Plage de test : 10 mH – 500 mH
Boucle de test : 6 boucles (extensible)
Tolérance : ±2,5 %
Méthode de test : Quatre points
3) Isolation spire à spire
Haute tension d'impulsion : 100 V - 3000 V (100 V / pas)
Pic d'impulsion : 0,5 ms
Fréquence d'échantillonnage : 1-40 MHz
Boucle de test : 6 boucles (extensible)
Tolérance : ±2,5 %
Méthode de jugement : jugement de différence de surface (sensible à l'inductance et aux pertes d'énergie)
La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge
4) Résistance d'isolement
Tension : CC 500 V / 1000 V
Temps de test : 1-10 s (réglable)
Plage de jugement : 1-1000 MΩ
Tolérance : ±2,5 %
5) Isolation interphase
Tension : CC 500 V / 1000 V
Temps de test : 1-10 s (réglable)
Plage de jugement : 1-1000 MΩ
Tolérance : ±2,5 %
6) Hipot interphase
Tension : CA 100-3000 V (100 V / pas)
Temps de test : 1-10 s (réglable)
Plage de jugement : 0,1 mA -- 20 mA
Tolérance : ±2,5 %
7) Hipot (avec détection d'arc)
Tension : CA 100-3000 V (100 V / pas)
Temps de test : 1-10 s (réglable)
Plage de jugement : 0,1 mA -- 20 mA
Tolérance : ±2,5 %
8) Équilibre de résistance
Méthode de test : Échantillonnage de résistance CC
Temps de test : 0,1 s
Méthode de jugement : méthode en pourcentage adoptée pour juger de la différence de résistance CC entre les enroulements.
2. Temps de test
| Article | Résistance CC | Équilibre de résistance | Court-circuit spire à spire | Résistance d'isolement | Hipot | Isolation interphase | Hipot interphase |
| Paramètre | 0,05 s/boucle | 0,1 s/temps | 1 impulsion/temps | 1 s/temps | 1 s/temps | 1 s/temps | 1 s/temps |
| Temps | 1,5 s/6 boucles | 0,1 s | 1 s | 1 s | 1 s | 1 s | 1 s |
3. Vidéo de test
