Machine de test d'induit WIND-ATS-300

(1) Éléments de test

Cette machine de test d'induit teste la résistance barre à barre, la résistance de soudure, la rigidité diélectrique (Hi-pot),

la résistance d'isolement et l'isolement spire à spire. Les éléments de test peuvent tous être affichés à l'écran,

ou vous pouvez sélectionner un élément et l'afficher individuellement.

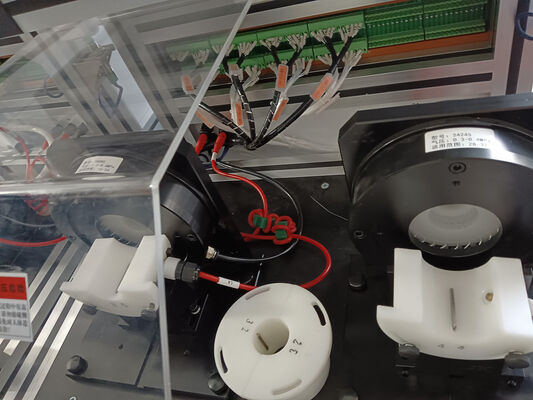

Le mode de chargement et de test peut être changé en faisant glisser le couvercle de sécurité.

Le panneau de test démarre le test dès que le couvercle de sécurité est glissé sur la station de travail.

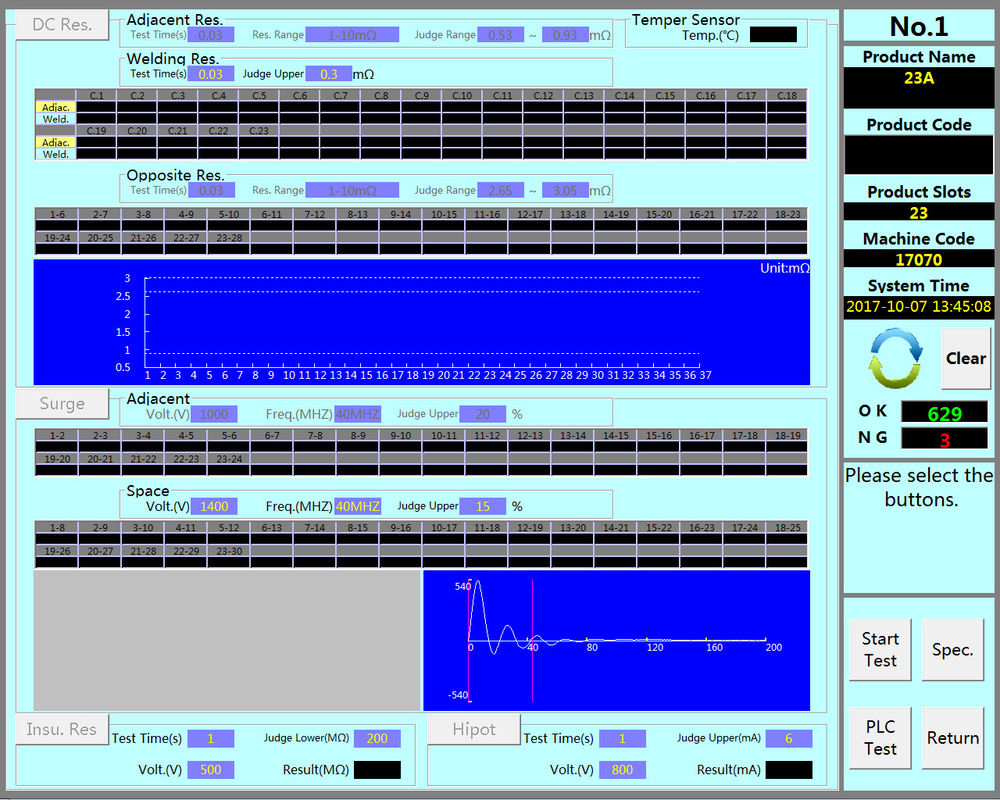

Contenu de l'écran comme sur la première photo (votre écran de machine sera en anglais)

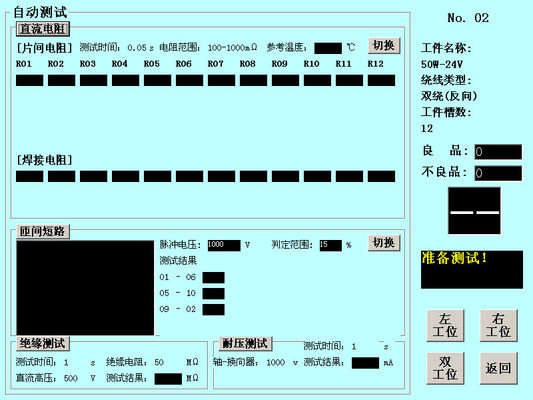

Éléments de test similaires à la machine de test d'induit pour démarreur WIND-ATS-02 ci-dessous, deuxième ligne

(2) Unités de la machine

Contrôle : Système embarqué industriel avec écran tactile 15 pouces
Relais : Japan Panasonic ou Tyco
Relais haute tension : Toward
Composants pneumatiques : Airtac

Alimentation : Meanwell

Alimentation : AC220V ±10% @60Hz, Pression d'air : 0.4-0.6Mpa, Température : 0-45℃

(3) Fonction statistique

La machine de test enregistre automatiquement les données de test de chaque produit,

et peut être lue extérieurement via l'interface USB.

Contenu de l'affichage de l'interface de statistiques :

1. Nombre total d'induits testés.

2. Nombre de produits qualifiés (taux de réussite).

3. Nombre de produits non qualifiés (taux de produits non qualifiés, les éléments ayant échoué à chaque test peuvent être comptés séparément).

(4) Fonctions optionnelles (coût supplémentaire requis)

1. Lecture de code-barres ou de code QR

Le numéro de série du produit testé peut être lu selon le format de type de code-barres ou de code QR déterminé par le client, de sorte que le numéro de série du produit corresponde un à un aux données de test du produit.

2. Dispositif de marquage laser, dispositif de codage ou impression d'étiquettes

Il peut être connecté à l'équipement pour configurer un dispositif de marquage, un dispositif de codage ou une imprimante d'étiquettes pour marquer et identifier les produits qualifiés ou non qualifiés après le test.

3. Empileur de produits non qualifiés NG

Il est utilisé pour stocker les produits non qualifiés NG après le test. L'opérateur doit placer les produits non qualifiés testés à l'emplacement désigné avant que l'équipement puisse démarrer le test suivant. Éviter le mauvais placement des produits.

4. Coordination de ligne d'assemblage automatique

Il est utilisé pour coopérer avec le contrôle IO et le contrôle de communication de la ligne d'assemblage automatisée afin de faciliter une intégration indépendante pour répondre aux besoins de la production automatisée globale.

5. Fonction de base de données

Après mise en réseau, les données de test peuvent être automatiquement téléchargées sur le serveur et enregistrées au format EXCEL. Le système de numérisation de code bidimensionnel est intégré, c'est-à-dire que le code bidimensionnel sur le moteur est scanné avant le début du test du moteur. Le code bidimensionnel correspond aux données de test du moteur un par un pour faciliter le suivi.

(5) Avantages de la machine

a. Tous les éléments de test sont jugés automatiquement par l'équipement, ce qui élimine les inconvénients des

méthodes de test traditionnelles, qui sont déterminées manuellement par le produit.

b. Déterminer rapidement et avec précision les défauts dans le processus de production de bobinage, d'assemblage et de soudure

du moteur, et indiquer l'emplacement de la défaillance, ce qui est pratique pour l'opérateur pour réparer le

produit défectueux.
c. La tension du test haute tension de l'appareil est automatiquement ajustée et générée,

stable et pratique.
