Comment juger de la résistance au démarrage de l'armature au sursaut diélectrique Hi Pot avec le testeur
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Parties principales CE |
|---|---|---|---|
| Le poste de travail: | Poste double | Type d'automation: | Entièrement automatique |
| Affichage du contenu de l'élément d'essai: | Résultat du test Affichage intuitif sur l'écran un par un | Des emplacements pour les armatures: | 13, 17, 19 (quelques), 21,23,25,27, 28,29,33 emplacements (communs) |
Comment juger de la résistance au démarrage de l'armature au sursaut diélectrique Hi Pot avec le testeur Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil.
1. Résistance barre à barre (résistance inter-puce de deux barres de commutateur)
2. Résistance de soudage (Pour vérifier la qualité du soudage, plus la résistance est faible, mieux c'est)
3. 180° Résistance croisée (Résistance barre à barre du commutateur qui est d'un angle de 180° avec le côté opposé)
4. Surge (entre les tours des bobines, en comparant les formes d'onde)
5Résistance à l'isolation (résistance des bobines et du noyau de la pile)
6. Hi-pot (haute tension entre les bobines et le noyau de la pile d'armature)

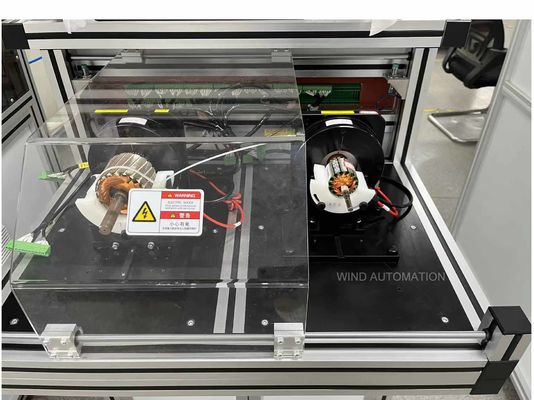

Ce testeur d'armature de démarrage WIND-ATS-02 avait travaillé pour de nombreux grands fabricants de démarreurs locaux, dont Huachuan, Shendian,
L'un d'entre eux a acheté 5 pièces la première fois et puis 7 pièces, nous pouvons dire que 80% des fabricants de démarreurs locaux utilisent notre dispositif de test,
Notre équipe d'ingénieurs a construit ce testeur selon les exigences des clients et avait beaucoup d'expérience,
améliorer progressivement le testeur au cours des dernières années, combiner et tenir compte des commentaires des fabricants de démarreurs et des nouvelles exigences,
En bref, les éléments d'essai sont basés sur les exigences des fabricants d'armatures de démarrage, vous pouvez compter sur elle pour juger de la qualité de votre armature,
Le testeur d'armature WIND-ATS-02 peut tester l'armature en dessous de 36 fentes, il est donc acceptable avec des fentes de 12 à 33 fentes.
Oui, tous les résultats sont affichés sur l'écran fente par fente,
Nous avons pris une vidéo de mise au point sur l'écran avec une armature 23slots, veuillez vous référer à la vidéo ci-jointe,
Vous pouvez voir sur l'écran 6 éléments de test testés un par un avec 23 données sortant progressivement,
Applications:
Armature de démarrage jusqu'à 36 fentes
couvrant 13, 17, 19 (quelques), 21,23,25,27, 28,29,33 emplacements (commune)
Les avantages:
1. positionnement automatique, l'opérateur n'a pas besoin de vérifier manuellement le positionnement initial,
Rendre les tests plus pratiques et plus faciles.
2. 100% de commentaires satisfaits des fabricants d'armatures de démarrage.
Données techniques:
1. Résistance barre à barre,0.01mΩ~10mΩ (affichage hors portée OVER)
Mesure à quatre bornes pour assurer la précision
2. résistance de soudage,0.001mΩ-10mΩ (affichage hors portée OVER)
Mesure à six bornes pour assurer la précision
3. Résistance croisée 0,01mΩ-10mΩ
Mesure à quatre bornes pour assurer la précision
4- Surtension de 100 à 1000 V (100 V/temps)
Le pouls:0.5 u sec, fréquence 1 à 40 MHz
La forme d'onde standard est Écrire, OK la forme d'onde est Vert, NG la forme d'onde est Rouge
5Résistance d'isolation DC 500V
Temps d'essai: 1 à 10 s (0,1 s/temps)
Plage: 1 à 500 MΩ
Précision: ≤ ± 5%
6- Une tension de 100 à 1000 V.
Temps d'essai: 1 à 10 s (0,1 s/temps)
Barres de commutateur d'armature ≤ 36 barres
Temps de cycle du panneau d'essai: 8 à 9 secondes (selon 33 bar)
13, 17, 19 (quelques), 21,23,25,27, 28,29,33 emplacements (commune)
Configuration principale:
15 Écran tactile Puce d'échantillonnage: BB Relais: NAIS Relais haute tension: Meder
Pièces pneumatiques:Airtec
Énergie: 220V,50Hz
Pression de l'air:00,4 à 0,6 MPa
Température: 0 à 45°C
Pour les véhicules à moteur électrique:
Le code HS:9030390000
Rapport sur le contrôle de la qualité de la machine d'essai de démarrage avant la livraison
