Comment juger de la qualité de l'armure du stator du moteur après l'analyse du soudage par enroulement

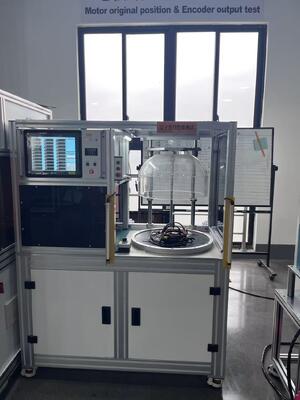

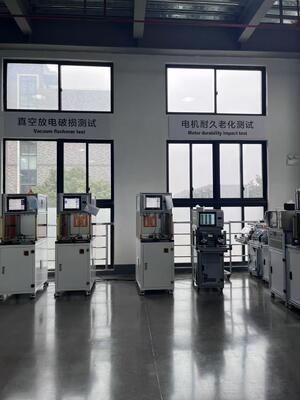

Comment juger la qualité de l'induit d'un stator de moteur après le soudage de bobinage WIND-DTS-120

Article de test:

Dans la fabrication de stators de générateurs, le test est le processus de contrôle qualité après

insertion du papier, bobinage en onde, insertion de bobines, formage,

tous les articles de test, y compris la résistance CC/Inductance/Isolation spire à spire/ Résistance d'isolement

/Isolation interphase/Hipot interphase/ Hipot/ Équilibre des résistances peuvent être effectués seuls ou ensemble.

1)Test de résistance CC

Plage de test : 0,01 Ω - 1000 Ω

Boucle de test : 6 boucles (extensible)

Tolérance : ± 0,5 %

Méthode de test : Quatre points, avec fonction de correction automatique de la température ambiante

2)Test d'inductance (y compris le test d'équilibre triphasé)

Plage de test : 10 mH – 500 mH

Boucle de test : 6 boucles (extensible)

Tolérance : ± 2,5 %

Méthode de test : Quatre points

3)Isolation spire à spire

Haute tension d'impulsion : 100 V - 3000 V (100 V / pas)

Pic d'impulsion : 0,5 ms

Fréquence d'échantillonnage : 1-40 MHz

Boucle de test : 6 boucles (extensible)

Tolérance : ± 2,5 %

Méthode de jugement : jugement de différence de surface (sensible à l'inductance et aux pertes d'énergie)

La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge

4)Résistance d'isolement

Tension : CC 500 V / 1000 V

Temps de test : 1-10 s (réglable)

Plage de jugement : 1-1000 MΩ

Tolérance : ± 2,5 %

5)Isolation interphase

Tension : CC 500 V / 1000 V

Temps de test : 1-10 s (réglable)

Plage de jugement : 1-1000 MΩ

Tolérance : ± 2,5 %

6)Hipot interphase

Tension : CA 100-3000 V (100 V / pas)

Temps de test : 1-10 s (réglable)

Plage de jugement : 0,1 mA -- 20 mA

Tolérance : ± 2,5 %

7)Hipot (avec détection d'arc)

Tension : CA 100-3000 V (100 V / pas)

Temps de test : 1-10 s (réglable)

Plage de jugement : 0,1 mA -- 20 mA

Tolérance : ± 2,5 %

8)Équilibre de résistance

Méthode de test : Échantillonnage de résistance CC

Temps de test : 0,1 s

Méthode de jugement : méthode de pourcentage adoptée pour juger de la différence de résistance CC entre les enroulements.

2.Temps de test

3.Vidéo de test
