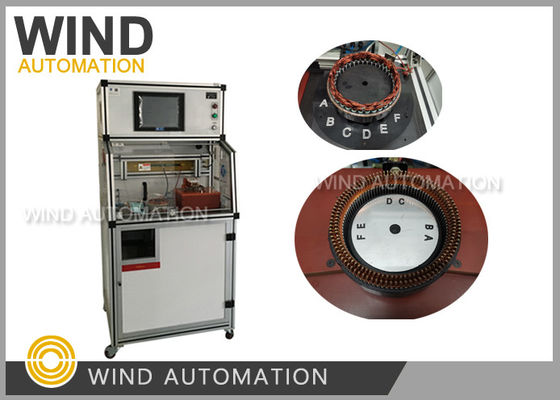

Comment juger de la qualité de l'analyse du générateur d'alternateur
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Produit d'essai: | Générateur Alternateur Stateur |
|---|---|---|---|
| Le poste de travail: | Poste double | Affichage du contenu de l'élément d'essai: | Dispositifs Testador |
| Code de HS :: | 9030390000 | Service après-vente: | Ingénieur disponible pour le service d'outre-mer |
Comment juger de la qualité de l'analyse du générateur d'alternateur Le système d'exploitation de l'appareil doit être conforme aux exigences suivantes:
Élément d'essai:
Dans la fabrication de groupes électrogènes, l'essai est le processus de contrôle de la qualité après
le remplissage de papier, l'enroulement en ondes, l'insertion de bobines, le formage,
tous les éléments d'essai, y compris la résistance en courant continu/l'inductivité/l'isolation tour à tour/la résistance à l'isolation
L'isolation interphase/hypothypothyphase/hipothyphase peut être réalisée seule ou conjointement.
1) Essai de résistance en courant continu
Plage d'essai:0.01W - 1000W
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ± 0,5%
Méthode d'essai:Quatre points, avec fonction de correction automatique de la température ambiante
2) Essai d'inductivité (y compris l'essai d'équilibre en trois phases)
Plage d'essai: 10 mH 500 mH
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ±2,5%
Méthode d'essai:Quatre points
3)Retourner l'isolation
Pulsation haute tension: 100V à 3000V (100V / étape)
Période maximale d'impulsion: 0,5 ms
Fréquence d'échantillonnage: 1 à 40 MHZ
Le cycle de test: 6 cycles (évolutifs)
Tolérance: ±2,5%
Méthode de jugement: jugement de la différence de surface (sensible à l'inductivité et aux pertes d'énergie)
La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge
4)Résistance à l'isolation
Le débit de la tension doit être supérieur ou égal à:
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:1 à 1000 MW
Tolérance: ±2,5%
5) Isolement interphasique
Le débit de la tension doit être supérieur ou égal à:
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:1 à 1000 MW
Tolérance: ±2,5%
6) Hypothèse d'interphase
La tension:AC100 à 3000V (100V/étape)
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:0.1 mA -- 20 mA
Tolérance: ±2,5%
7)Hipot (avec détection d'arc)
La tension:AC100 à 3000V (100V/étape)
Temps d'essai: 1 à 10 s (réglable)
Plage de jugement:0.1 mA -- 20 mA
Tolérance: ±2,5%
8)Bilan de la résistance
Méthode d'essai: prélèvement d'échantillons de résistance CC
Temps d'essai:0.1s
Méthode de jugement:méthode en pourcentage adoptée pour juger de la différence de résistance en courant continu entre les enroulements.
2- C'est le temps des essais.
| Nom de l'article | Résistance CC | Balance de résistance | Tour à tour court-circuit | Résistance à l'isolation | - Je ne sais pas. | Isolement interphasique | Hypothèse d'interphase |
| Paramètre | 0.05s/boucle | 0.1s/temps | 1 impulsion/temps | 1s/temps | 1s/temps | 1s/temps | 1s/temps |
| Le temps | 1.5s/6 boucle | 0.1s | 1s | 1s | 1s | 1s | 1s |
3Vidéo de test.
