Condition: | Nouveau | Produit d'essai: | Armatures avec barres de commutateur inférieures à 96 |
---|---|---|---|
Le poste de travail: | station deux | Article d'essai: | Résistance diélectrique, résistance en courant continu, etc. |
Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Certificat: | Parties principales CE |
Surligner: | équipement de test à haute tension,machine d'essais d'armature |

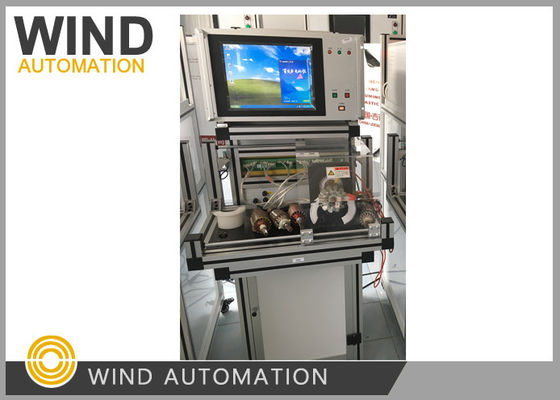

Le dispositif d'analyseur de rotor et de commutateur à double station est équipé de barres inférieures à 96 WIND-ATS-300
Les États membresApplication du projet
Cette machine d'essai d'armature teste l'armature avec des barres de commutateur inférieures à 96
Identification rapide et précise des défauts du rotor (armature) dans le processus de production de soudage, d'enroulement,
finition, etc., et l'emplacement du point de défaillance, afin de faciliter l'opérateur à réparer le produit défectueux.
Pour la faible résistance de la résistance de soudage, le système adopte une méthode de mesure directe
et reflète vraiment l'état de soudage du commutateur.
b. La tension de l'essai haute tension est réglée et générée automatiquement, stable et pratique.
c. Jusqu'à 3 ensembles de fréquences de puissance résistent à l'essai de tension pour répondre aux besoins de divers produits.
d. Tous les paramètres standard sont lus automatiquement en mode un clic, ce qui simplifie le
processus de réglage des paramètres.
e. La conception du dispositif d'essai à deux stations améliore considérablement l'efficacité de la production.
f. L'équipement est conçu de manière modulaire selon la fonction d'essai, de sorte que le travail est plus stable
et l'entretien et l'entretien sont plus pratiques.
(2) LesPoint d'essai
1Test de résistance diélectrique (Hi-Power, Hi-pot)
2Résistance d'isolation entre l'armature et la bobine
3. Tourner à tourner l'isolation, entre bobine et bobine
4. résistance au froid entre le segment du commutateur et le segment
5Résistance de soudage entre le segment du commutateur et le point de soudage de la bobine
(3) Les produitsFonctionnement du testeur

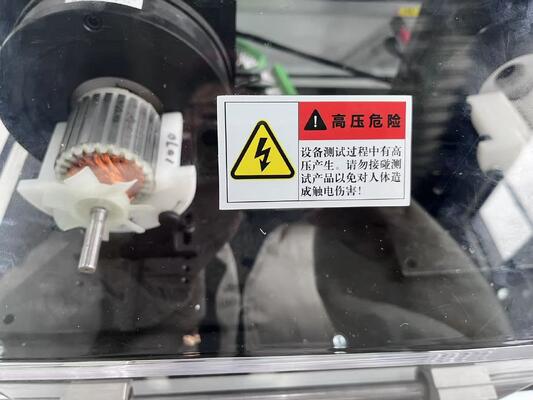

Le mode de chargement et d'essai peut être modifié en glissant le couvercle de sécurité.
Le panneau d'essai commence les essais une fois que le couvercle de sécurité est glissé sur le poste de travail.
Le nombre de personnesDonnées techniques
Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation. | Nombre de barres: ≤ 96 | |
Objets d'essai | Description de l'essai | Résultats des essais |
0.001Ω à 1000Ω | ≤ ± 0,5%Échelle complète | |
Résistance entre puces | Compensation automatique de la température ambiante | |
0.001mΩ à 10mΩ | ± 10 μΩ | |
Résistance de soudage | ||
0.01Ω-1000Ω | ≤ ± 0,5%Échelle complète | |
Résistance de 180 | Compensation automatique de la température ambiante | |
100 à 2000 Vpp | ± 2,5% | |
Le sursaut | (maximum 96 ensembles de forme d'onde) | |
500 V de courant continu | 0.1 à 500MΩ | |
Résistance à l'isolation | ≤ ± 2,5% échelle complète | |
Chauffure de courant alternatif 100 à 2000 V | Pour les appareils à commande numérique | |
- Je ne sais pas. | (2 séries de test à grande cuve) | ≤ ± 2,5% échelle complète |
Pour les véhicules à moteur électrique à commande numérique:
Pression de l'air: 0,4 à 0,6 MPa
Température: 0 à 45 °C
Il faut une échantillon du fabricant de la machine d'essai d'armature:
Veuillez cliquer sur le lien ci-dessous pour voir la vidéo du fabricant de moteurs qui utilisent le testeur d'armature de la série WIND-ATS
