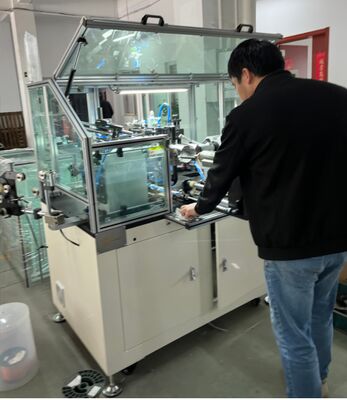

Machine de remontage d'armature entièrement automatique enrobageuse à bobine de rotor avec tension électronique

Enrouleur complètement automatique de bobine de rotor d'éolienne d'armature avec le tendeur électronique

VENT-ST-TD2B

Le testeurutilisé dans cet enrouleur d'armature est contrôlé électroniquement.

Le plus tendeur utilisé dans l'enrouleur, One est un tendeur de poudre magnétique, qui a une petite plage d'application.

L'un est un tendeur à hystérésis, qui a une large gamme d'applications.

Wind Autotion utilise des tendeurs à hystérésis.

La photo montre que le couple maximum est de 5 KG et la tension maximale est de 24V.

Application:

Enroulement d'induit de collecteur de type fendu

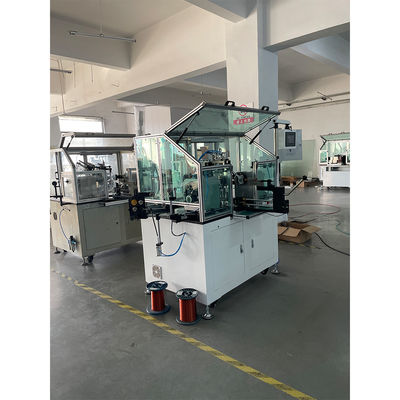

La bobineuse à rotor entièrement automatique WIND-ST-TD2B est une bobineuse à double mouche spécialement conçue pour

conçu pour produire un rotor de collecteur à fente, adapté à l'enroulement à grande vitesse de fluides moyens

et rotor de gros diamètre. La machine adopte un mécanisme de coupe automatique et une insertion de fil auxiliaire

méthode, qui améliore considérablement la vitesse d’enroulement du rotor rainuré. Cette machine est largement utilisée pour

enroulement du rotor du moteur à courant continu et série. Le diamètre d'enroulement approprié est de 0,25 mm à 1,2 mm. largement utilisé en mince

Rotor à fentes pour lignes métalliques et rotor de collecteur à fentes de grand diamètre, adapté à l'automatique

enroulement de rainures à fentes impaires et paires.

Avantages compétitifs :

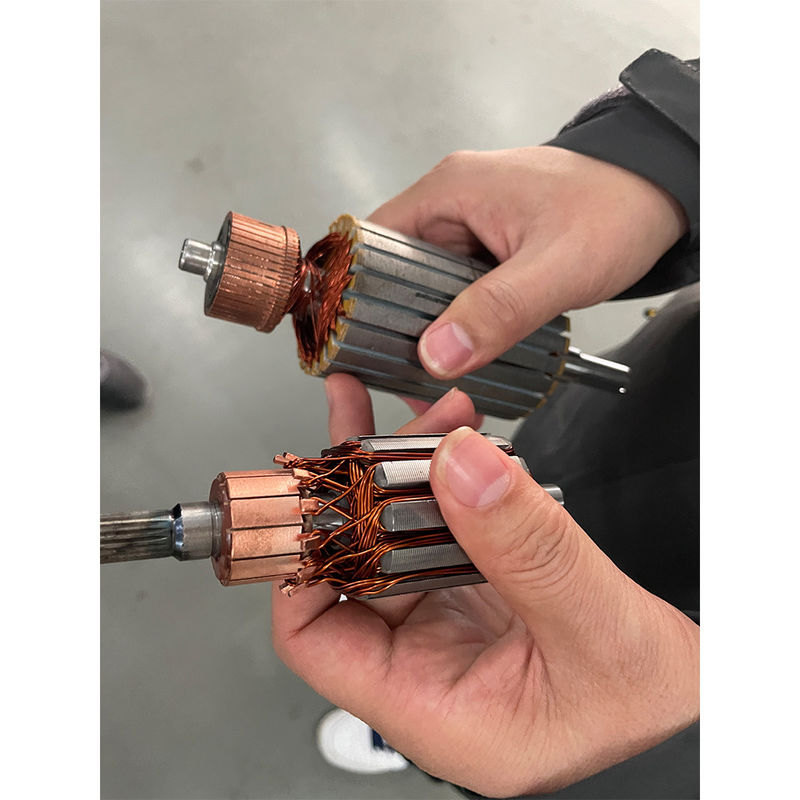

1. Pour une armature avec un fil de cuivre fin,

La machine a eu un bon retour d'information sur l'armature de diamètre de fil de cuivre AWG30 (0,25 mm)

2. Pour une armature avec un fil épais, la machine WIND-ST-TD2B peut gérer une armature AWG16 (1,35 mm).

3.Pas besoin de travailler avec une machine à sous à collecteur spécialement désignée

4. Taux de rendement de 98 % supérieur à garanti lorsque la qualité du commutateur à fente est bonne

5. Jusqu'à présent, c'est la meilleure machine en Chine pour enrouler l'armature de type fente

Paramètre:

Alimentation : 220 V, 50 HZ

Moteur : servomoteur Mitsubshi 1000 W à enroulement

Ensemble de servomoteur Mitsubshi 400W

Servomoteur d'indexation Mitsubshi 400W

Diamètre du fil: 0,45 mm ~ 1,25 mm

Unité OD: 70 ~ 250mm

Broche : 0~1500rpm

Vire n°0-999

Pression atmosphérique : 0,5-0,7 MPa.

Pneumatique : Airtac

Mode d'emploi :

Mettez manuellement l'armature et appuyez sur le bouton « Démarrer », la machine effectuera le serrage, l'accrochage, l'enroulement et l'indexation.

automatiquement et à plusieurs reprises jusqu'à ce qu'une armature soit complètement enroulée.

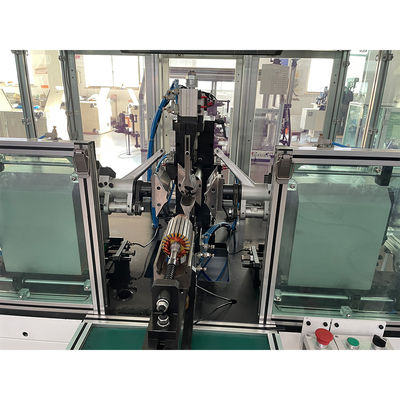

La bobineuse WIND-ST-TD2B est destinée à effectuer le bobinage de l'induit avec un collecteur de type colonne montante.

Il est doté d'un double dépliant pour effectuer l'enroulement et d'une coupe de fil automatique, d'une structure de serrage et d'un fil d'assistance.

moyen d'insertion pour améliorer la vitesse d'enroulement.

Demandez et répondez :

Demander:

S'agit-il d'une bobineuse de type flyer ? J'aimerais comprendre comment la conception de votre bobineuse peut

surmonter le problème de la bobineuse traditionnelle conçue pour un moteur à 2 pôles.

La bobine d'enroulement dans une stratification à 4 pôles a un angle plus petit qu'une stratification à 2 pôles à travers la stratification

fente. Par conséquent, la bobineuse à 4 pôles utilise une tête de guidage de fil à angle plus petit pour guider le fil magnétique vers

glisser dans une fente de stratification à 4 pôles. Ainsi, le fil reposera sur le côté de la fente au lieu de reposer sur le côté de la fente.

bas de la fente. Pour un laminage 2 pôles, la tête de guidage est plus large et le fil peut être guidé pour glisser

dans le fond de la fente.

Si vous utilisez une bobineuse de type dépliant sur une armature à 4 ou 8 pôles, avez-vous une méthode pour guider

le fil vers le bas de la fente d'abord, puis remontez jusqu'à l'ouverture de la fente - bien rangé et soigné.

Répondre:

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
