Moteur de direction solaire Armature machine de remontage enrouleur volant enrouleur rotor enrouleur enrouleur
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Type d'armure: | Même les fentes 12,16,36 moteur rotor à courant continu | Poteaux d'armature: | 2Poles, 4Poles ou moteur de direction solaire |
|---|---|---|---|
| Diamètre du fil: | 0.15 mm à 1,26 mm (AWG16 à AWG34) | Type de enroulement: | Remplissage de l'enroulement de la jambe non enroulement de l'onde |
| Interface homme-machine: | Diagnostic Afficher à l' écran | méthode de fonctionnement: | Pas à pas, automatique, JOG |
| Mettre en évidence: | machine à enroulement de bobines d'armature,machine à enroulement à rotor |
||

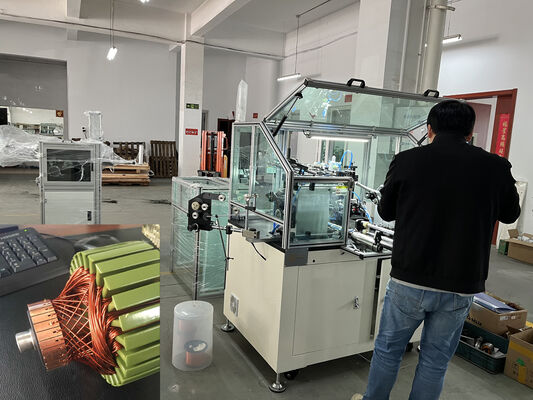

Bobineuse de rotor pour moteur de direction solaire, enrouleuse de rotor, machine d'enroulement de spire WIND-2A-TD
(1) Application
Il s'agit d'une bobineuse à double fourche spécialement conçue pour la production de rotors à collecteur de type crochet.
Cette bobineuse convient à l'enroulement à grande vitesse de rotors de diamètre de fil moyen et grand.
Cette machine est largement appliquée à l'enroulement des rotors de moteurs à courant continu et de moteurs série.
(2) Avantages concurrentiels
1. Convient pour l'enroulement de divers types de stators de conception spéciale
tels que le moteur de direction solaire montré sur la photo
2. Pour stators / rotors avec un taux de remplissage d'encoche élevé
3. Pour la machine d'enroulement à double fourche de stator, les fabricants de moteurs locaux en Chine utilisent généralement un tendeur à hystérésis ou un tendeur électrique
selon le diamètre du fil, la bobineuse avec tension à hystérésis montrée dans la photo de la machine d'enroulement de stator ci-dessous,
Ce tendeur contrôle le tendeur en quatre étapes, tension de veille, tension d'indexation, tension d'accrochage, tension d'enroulement,
Ce qui rend le résultat de l'enroulement compact, net et agréable,
(3) Données de paramètre
Diamètre d'enroulement applicable: | Ф0.15-Ф1.26mm |
Diamètre du rotor: | Ф20-Ф90mm |
Épaisseur de la pile du rotor: | 10-130mm |
Diamètre du collecteur: | Ф8-Ф50mm |
Processus d'action: | simple action/automatique |
Nombre de rainures du rotor: | rainures impaires/paires |
Spire d'enroulement: | 0-99999 |
Vitesse de la fourche: | 0-2000 tr/min |
Stockage de paramètres: | 0-99 |
Source d'alimentation: | AC380V 50/60Hz |
Pression de la source d'air: | 5-7kg/cm² |
Puissance totale: | 3.5KW |
Poids total: | environ 830kg |
Volume: | 1530×1050×1650mm³ |
Pièces principales de la machine d'enroulement de stator de moteur solaire:
Contrôleur de programme Mitsubishi
Système de contrôle servo Delta à trois ensembles
Interface homme-machine à écran tactile intégré
Système pneumatique Airtac et traitement de la source d'air
Éléments électriques principaux de Corée du Sud et du Japon
Unité de contrôle de tension à hystérésis magnétique
Rail de guidage linéaire HIWIN de Taiwan
Des recommandations sur la façon de rapprocher le fil de la pince pour une rupture nette ? J'ai déjà déplacé la pince du doigt autant que possible.
Existe-t-il un réglage que je peux ajuster pour m'aider à positionner correctement le fil.
