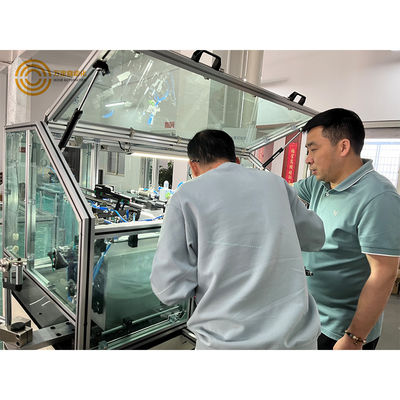

Machine de remontage à armature de type volant entièrement automatique à 4 pôles
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Méthode de conduite: | Servo-moteur à enroulement 3 | Type de moteur: | Outil électrique, perceuse, marteau, ranhura, commutateur à rainures |
|---|---|---|---|
| Méthode d'enroulement: | Enroulement de volant et non enroulement d'aiguille | La gare: | Une station deux volants |
| Couleur de la machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Numéro NCM / code SH:: | Machines à enroulement de bobines 8479811000 | Taille du fil de cuivre: | Max AWG16 1,3 mm |
| Mettre en évidence: | machine à enroulement de bobines d'armature,Machine de équilibrage dynamique |
||
L'équipement de la machine de remontage du fil de cuivre AWG16 à AWG30
Le système d'exploitation de l'appareil doit être conforme à l'annexe II.
Applications:
Enroulement de l'armature du commutateur à fente, double volant pour la puissance fractionnée
Armature de moteurs à courant continu à champ de fermeture et à aimant permanent
La machine à enroulement à rotor entièrement automatique WIND-ST-TD2B est une machine à enroulement à double mouvement spécialement conçue pour
conçus pour la production de rotors de commutateur de type fente, adaptés à l'enroulement à grande vitesse de matériaux moyens
La machine adopte un mécanisme de découpage automatique et l'insertion de fil auxiliaire
Cette machine est largement utilisée pour la fabrication de moteurs à rouleaux.
Le diamètre d'enroulement approprié est de 0,25 mm à 1,2 mm.
un rotor à fentes de ligne de fil et un rotor de type commutateur à fentes de grand diamètre, adapté à la commutation automatique
Enroulement de rainures de fentes impaires ou paires.
Avantages concurrentiels:
1. Pour les armatures à fil de cuivre fin,
La machine a eu une bonne rétroaction de l'enroulement AWG30 ((0,25mm) armature de fil de cuivre de diamètre
2Pour les armatures à fil épais, la machine WIND-ST-TD2B peut gérer l'armature AWG16 (1,35 mm)
3.Pas besoin de travailler avec une machine spécialement conçue pour le commutateur
4. 98% de rendement au-dessus assuré lorsque la qualité du commutateur de fente est bonne
5Jusqu' à présent, c' est la meilleure machine en Chine pour l' enroulement d' armatures de type fente.
Paramètre:
Énergie électrique: 220V, 50HZ
Moteur: Servo moteur Mitsubshi 1000W
Réglage du servo-moteur Mitsubshi de 400 W
Indexation du servo-moteur Mitsubshi de 400 W
Diamètre du fil:00,45 mm à 1,25 mm
Unité OD: 70 à 250 mm
Pour les véhicules à moteur à commande numérique:
Les virages n° 0-999
Pression de l'air: 0,5-0,7 MPa
Pneumatique: attaque aérienne
Instructions d' utilisation:
Mettez manuellement sur l'armature et appuyez sur le bouton "Démarrer", la machine fera le serrage, le crochetage, le remontage, l'indexation
automatiquement et à plusieurs reprises jusqu'à ce qu'une armature soit complètement enroulée.
La machine de remontage WIND-ST-TD2B doit faire le remontage de l'armature avec un commutateur de type "riser".
Il a double volant pour faire l'enroulement et avec automatique de coupe de fil, structure de serrage, le fil d'assistance
la façon d'insérer pour améliorer la vitesse d'enroulement.
| Nom de l'article | Nom | Le type | Quantité |
| 1 | Ceinture de rotation à broche | 165 litres | 1pc |
| 2 | Indice de la ceinture tournante | Pour les produits de la catégorie 1 | 1pc |
| 3 | Ceinture | 102XL | 2 pièces |
| 4 | Fuseau | RTdépartement d'État | 2 pièces |
| 5 | Fuseau | RTdépartement d'État | 2 pièces |
| 6 | Roue de fil de céramique | ¥6 | 2 pièces |
| 7 | Capteur | Le numéro d'enregistrement: | 1pc |
| 8 | Capteur | Le numéro d'enregistrement est le suivant: | 1pc |
| 9 | Rameau en V | 1pc | |
| 10 | Le nombre de points de contrôle | 1pc | |
| 11 | Bottes pour fil | 1pc | |
| Outil | |||
| Nom de l'article | Nom | Le type | Quantité |
| 1 | Fermeture à hexagone interne | 8 pièces | 1 jeu |
| 2 | Fermeture ouverte | 13 à 16 mm | 1pc |
| 3 | Écrou à fente | 1.5' | 1pc |
| 4 | Écrou transversale | 4' | 1pc |
| 5 | - Une clé | 8 pièces | 1 jeu |
| 6 | Des pinces | en acier inoxydable | 1pc |
| 7 | Des pinces diagonales | 1pc | |
| 1pc |
Questions et réponses:
Demandez-vous:
Je voudrais comprendre comment votre conception de la machine à enroulement peut
surmonter le problème de la machine de remontage traditionnelle qui a été conçue pour un moteur à deux pôles.
La bobine d'enroulement dans une stratification à 4 pôles a un angle plus petit qu'une stratification à 2 pôles à travers la stratification
Par conséquent, la machine à enroulement à 4 pôles utilise une tête de guidage de fil à angle plus petit pour guider le fil magnétique vers
Donc, le fil sera assis sur le côté de la fente au lieu de s'asseoir sur le
Pour une stratification à 2 pôles, la tête de guidage est plus large et le fil peut être guidé pour glisser
dans le fond de la fente.
Si vous utilisez une machine de remontage de type volant sur une armature à 4 pôles ou 8 pôles, avez-vous une méthode pour guider
le fil jusqu'au fond de la fente d'abord, puis remontez à l'ouverture de la fente - bien rangé et bien rangé.
Réponse:
Votre préoccupation est le taux de remplissage des fentes de 4 pôles,
Oui, c'est vrai.le fil va s'asseoir sur le côté de la fente au lieu de s'asseoir sur le fond de la fenteétait le problème
qui auparavant avait été déformé par l'outillage,
L'outillage est la clé pour slove le problème, il y avait deux plaques latérales dans l'outillage qui peut forcé l'aimant
Le fil jusqu'au fond.
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
