Machine d'essai pour stator à moteur en courant continu avec fixation pneumatique

Machine d'analyse de la qualité des tests de stator de moteur CC WIND-DTS

1. Avantage

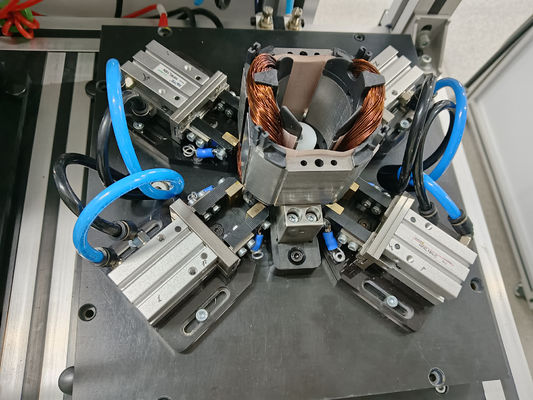

1) Un dispositif de serrage rapide peut être installé pour 3 fils de borne

2) PneLe dispositif pneumatique est largement utilisé pour tester 3 fils de borne ou 6 fils d'extrémité

2. Élément de test: tous les éléments de test peuvent être effectués seuls ou ensemble.

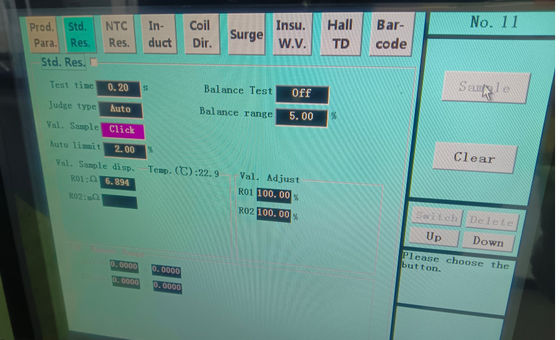

1) Test de résistance CC

Plage de test : 0,01 W - 1000 W

Boucle de test : 6 boucles (évolutif)

Tolérance : ±0,5 %

Méthode de test : Quatre points, avec fonction de correction automatique de la température ambiante

2) Test d'inductance (y compris le test d'équilibre triphasé)

Plage de test : 10 mH – 500 mH

Boucle de test : 6 boucles (évolutif)

Tolérance : ±2,5 %

Méthode de test : Quatre points

3) Isolation spire à spire

Haute tension d'impulsion : 100 V-3000 V (100 V / pas)

Crête d'impulsion : 0,5 msec

Fréquence d'échantillonnage : 1-40 MHZ

Boucle de test : 6 boucles (évolutif)

Tolérance : ±2,5 %

Méthode de jugement : jugement de la différence de surface (sensible à l'inductance et à la perte d'énergie)

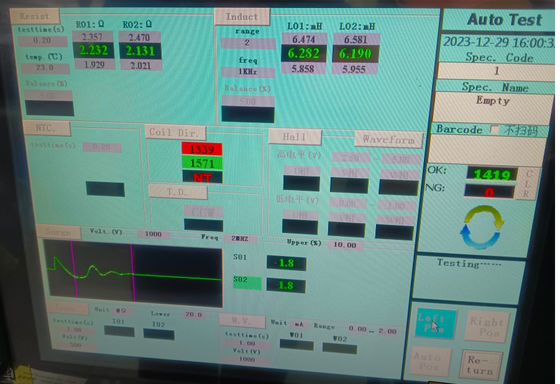

La forme d'onde standard est blanche, la forme d'onde OK est verte, la forme d'onde NG est rouge

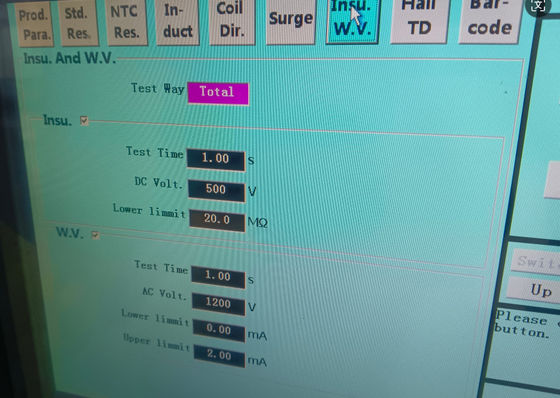

4) Résistance d'isolement

Tension : CC 500 V / 1000 V

Temps de test : 1-10 s (réglable)

Plage de jugement : 1-1000 MW

Tolérance : ±2,5 %

5) Isolation interphase

Tension : CC 500 V / 1000 V

Temps de test : 1-10 s (réglable)

Plage de jugement : 1-1000 MW

Tolérance : ±2,5 %

6) Hipot interphase

Tension : CA 100-3000 V (100 V/pas)

Temps de test : 1-10 s (réglable)

Plage de jugement : 0,1 mA -- 20 mA

Tolérance : ±2,5 %

7) Hipot (avec détection d'arc)

Tension : CA 100-3000 V (100 V/pas)

Temps de test : 1-10 s (réglable)

Plage de jugement : 0,1 mA -- 20 mA

Tolérance : ±2,5 %

8) Équilibre de la résistance

Méthode de test : échantillonnage de la résistance CC

Temps de test : 0,1 s

Méthode de jugement : méthode en pourcentage adoptée pour juger la différence de résistance CC entre les enroulements.

3. Temps de test
