Armature automatique à fil fin Machine de remontage de bobine à moteur à courant continu AWG 40 à AWG23 Fil de cuivre mince 0,08 mm à 0,55 mm

Machine à bobiner les enroulements d'induit de moteur CC à fil fin AWG 40 à AWG23 Fil de cuivre fin 0,08 mm à 0,55 mm

Application :

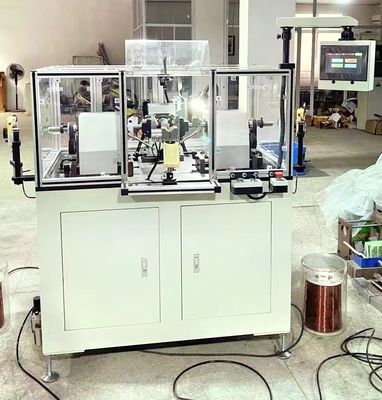

Cette bobineuse d'induit WIND-STR-2 est une machine à bobiner les bobines volantes rapides pour la production de masse de moteurs

fabrication d'induits à collecteur à languette de type crochet, mélangeurs, aspirateurs, marteaux, outils électriques...

et convient au bobinage de petits diamètres de fil.

Avantages concurrentiels :

Incroyablement rapide

Données de paramètres :

Diamètre du fil : 0,08~0,30 mm (Tendeur mécanique) AWG28 à AWG40

                        0,16~0,55 mm (Dispositif de tension par hystérésis) AWG23 à AWG34

Encoches de bobinage : Nombre impair/pair

Diamètre du collecteur : 8~40 mm

Diamètre de l'induit : 20~60 mm

Longueur de la pile de l'induit : 10~60 mm

Vitesse du moteur de bobinage : 0~3000 tr/min

Système de contrôle : Contrôle par API Mitsubishi

Pression d'alimentation en air : 0,5~0,7 MPa

Tension : 220 V CA 50/60 Hz

Poids : 500 kg

Dimensions : 1800 (L) x 800 (l) x 1500 (H) mm

Code SH : 8479811000

Informations nécessaires pour la demande de machine à bobiner les induits de collecteur :

1. Dessin de la stratification de l'induit/du rotor

2. Dessin d'assemblage de l'induit/du rotor

3. Dessin de la pile de l'induit/du rotor

4. Dessin du schéma de bobinage de l'induit/du rotor : avec le diamètre du fil du rotor et le nombre de tours

5. Dessin de l'induit/du collecteur

6. Productivité requise

7. Autre exigence technique

Si possible, il serait préférable de nous envoyer des échantillons.
