Comment juger de l'équipement d'essai de qualité de l'armure Résistance au démarrage Hi Pot après le soudage
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Parties principales CE |
|---|---|---|---|
| Station de travail: | Poste double | Type d'automatisation: | Entièrement automatique |
| Affichage du contenu de l'élément d'essai: | Résultat du test Affichage intuitif sur l'écran un par un | Des emplacements pour les armatures: | 13, 17, 19 (quelques), 21,23,25,27, 28,29,33 emplacements (communs) |
| Mettre en évidence: | résistance au démarrage de l'équipement d'essai d'armature,équipement d'essai d'armature hi pot,équipement d'essai d'armature avec garantie |
||

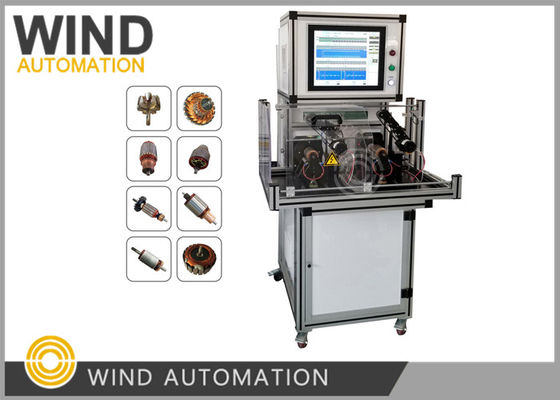

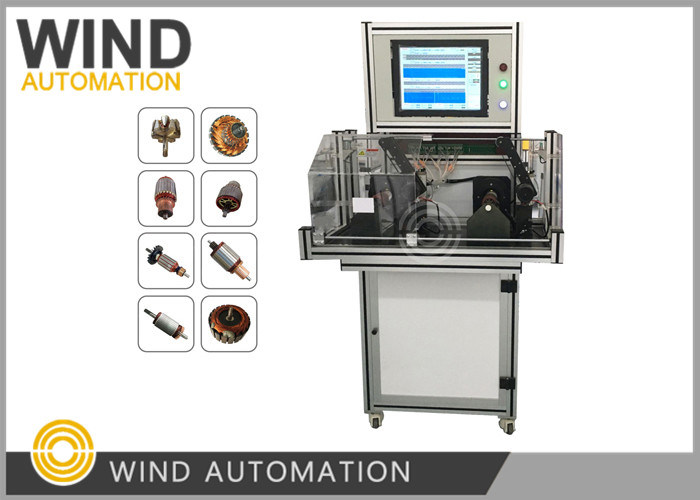

Testeur d'induit WIND-ATS-02 en fonctionnement dans 80% des usines de fabricants locaux de démarreurs WIND-ATS-02
Ce testeur d'induit de démarreur WIND-ATS-02 a été utilisé par de nombreux grands fabricants locaux de démarreurs renommés, dont Huachuan, Shendian,
L'un d'eux a acheté 5 pièces dans un premier temps, puis 7 pièces. On peut dire que 80% des fabricants locaux de démarreurs utilisent notre appareil de test.
Notre équipe d'ingénieurs a construit ce testeur selon les exigences des clients et possède une grande expérience,
mise à niveau progressive du testeur au fil des ans, en combinant et en tenant compte des commentaires et des nouvelles exigences des fabricants de démarreurs,
En bref, les éléments de test sont basés sur les exigences des fabricants d'induits de démarreurs, vous pouvez vous y fier pour juger de la qualité de votre induit,
Le testeur d'induit WIND-ATS-02 peut tester les induits de moins de 36 encoches, il convient donc pour les encoches de 12 à 33.
Oui, tous les résultats sont affichés à l'écran encoche par encoche,
Nous avons réalisé une vidéo axée sur l'écran avec un induit de 23 encoches, veuillez vous référer à la vidéo ci-jointe,
Vous pouvez voir à l'écran 6 éléments de test en cours de test un par un avec 23 données apparaissant progressivement,
1. Résistance barre à barre (Résistance inter-puces de deux barres de collecteur)
2. Résistance de soudure (Pour vérifier la qualité de la soudure, plus elle est petite, mieux c'est)
3. Résistance transversale à 180° (Résistance barre à barre du collecteur qui est à 180° de l'angle opposé)
4. Surtension (Entre les tours des bobines, comparaison des formes d'onde)
5. Résistance d'isolement (Résistance des bobines et du noyau de pile)
6. Hi-pot (Haute tension entre les bobines et le noyau de pile de l'induit)
Application :
Induits de démarreurs jusqu'à 36 encoches
couvrant 13, 17, 19 (peu), 21, 23, 25, 27, 28, 29, 33 encoches (courant)
Avantages :
1. Positionnement automatique, l'opérateur n'a pas besoin de vérifier le positionnement initial manuellement,
Rend le test pratique et plus facile.
2. Retour 100% satisfait des fabricants d'induits de démarreurs.
Données techniques :
1. Résistance barre à barre, 0,01 mΩ ~ 10 mΩ (affichage hors plage OVER)
Mesure à quatre fils pour garantir la précision
2. Résistance de soudure, 0,001 mΩ - 10 mΩ (affichage hors plage OVER)
Mesure à six fils pour garantir la précision
3. Résistance transversale 0,01 mΩ - 10 mΩ
Mesure à quatre fils pour garantir la précision
4. Surtension 100-1000V (100V/temps)
Crête d'impulsion : 0,5 µs, Fréquence 1~40 MHz
La forme d'onde standard est écrite, la forme d'onde OK est verte, la forme d'onde NG est rouge
5. Résistance d'isolement CC 500V
Temps de test : 1~10s (0,1s/temps)
Plage : 1~500 MΩ
Précision : ≤±5%
6. Hipot CA 100-1000V
Temps de test : 1~10s (0,1s/temps)
Barres de collecteur d'induit ≤ 36 barres
Temps de cycle du panneau de test : 8~9s (selon 33 barres)
13, 17, 19 (peu), 21, 23, 25, 27, 28, 29, 33 encoches (courant)
Configuration principale :
Écran tactile 15 pouces Puce d'échantillonnage : BB Relais : NAIS Relais haute tension : Meder
Pneumatique : Airtec
Alimentation : CA 220V, 50Hz
Pression d'air : 0,4~0,6 MPa
Température : 0~45℃
Dimensions : 950 mm * 1250 mm * 580 mm
Code SH : 9030390000
Questions et réponses :
|
Nous produisons actuellement des induits avec 29 encoches, mais nous savons qu'il existe des induits avec 33 et même 38 encoches. La machine a-t-elle la capacité de tester des induits avec ce nombre d'encoches ? |
La machine standard WIND-ATS-02 peut tester jusqu'à 36 encoches maximum seulement |
|
|
Oui |
|
|
Anglais et Mandarin |
|
Veuillez décrire les tests que la machine est capable de réaliser |
|
|
|
510 jeux de recettes |
|
|
Utiliser une résistance standard pour étalonner |
|
|
|
|
|
|
|
Veuillez nous décrire la marque des pièces principales de la machine |
|
|
Quelle est la durée et les conditions de garantie ? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rapport de contrôle qualité de la machine de test de démarreurs avant livraison
