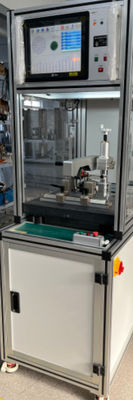

Testeur de rondeur pour moteur CC ou moteur universel Maintenir un contact stable

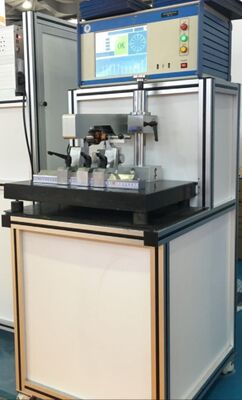

Appareil de test de la bonne communication pour le moteur à courant continu brossé WIND-RM-10

Il a été mis en place un système d'échange d'informations.

Les États membresLe test de la rondeur du commutateur

Si le commutateur n'est pas rond, cela augmente les chances d'une usure accrue de la brosse sur le courant continu brossé

L'exposition à l'eau est également susceptible de provoquer une augmentation de l'intensité de la commutation, ce qui entraîne une augmentation de l'intensité de la commutation.

Une bonne rondeur du commutateur est très importante pour les performances de l'armature.

L'essai de la rondeur du commutateur est important car le commutateur est la surface de contact électrique coulissante d'un moteur à courant continu ou d'un moteur universel.

Si elle n'est pas suffisamment ronde, les pinceaux ne peuvent pas maintenir un contact stable pendant la rotation.

1. Brosses à étincelles et arcs
   Un commutateur hors-ronde fait rebondir la brosse vers le haut et vers le bas pendant la rotation.

• la surface du commutateur
• brosses à charbon
• isolation à proximité

2. Augmentation de l'usure de la brosse
   Une mauvaise rondeur provoque une pression inégale entre la brosse et le commutateur.

• consommation rapide de pinceau
• l'usure de la brosse sur le visage
• coût de maintenance plus élevé

3. Instabilité des performances électriques
   Le changement de pression de contact modifie la résistance de contact.

• courant instable
• fluctuation du couple
• bruit électromagnétique
• Efficacité réduite

Dans les moteurs de précision, même une petite excentricité peut affecter sensiblement les performances.

4. Vibration mécanique et bruit
   Un commutateur excentrique se comporte comme une surface tournante déséquilibrée.

• les vibrations
• bruit sonore
• fatigue mécanique

5. Risque d'endommagement de la barre du commutateur
   Les chocs locaux et le chauffage peuvent desserrer les segments du commutateur (barres) ou fissurer l'isolation de mica.

• barres soulevées
• courts-circuits
• défaillance catastrophique du rotor

6. Importance pour les moteurs à grande vitesse
   À des tours plus élevés, même de minuscules erreurs de rondeur sont amplifiées parce que les chocs de brosse se produisent plus fréquemment et avec une plus grande force.

• moteurs automobiles
• outils électriques
• moteurs d'aspirateurs
• moteurs de démarrage

Objectif de production typique
Dans la fabrication de moteurs, les essais de rondeur sont généralement utilisés pour vérifier:

• qualité de tournage/moulinage après usinage
• concentricité de l'arbre et du commutateur
• déformation après moulage ou piqûre à chaud
• précision d'assemblage

Méthodes d'inspection communes

• Mesure du débit de l'indicateur de réglage
• Testeur de rondeur
•
•
• Bloc en V + indicateur
• Systèmes de jauges d'air
• Systèmes d'inspection au laser en ligne

Paramètres connexes souvent vérifiés ensemble:

• TIR (résultat total de l'indicateur)
• concentricité
• cylindricité
• différence de hauteur du segment (barre haute)

Dans la pratique, une fuite excessive du commutateur est l'une des causes profondes les plus courantes de problèmes d'étincelles de brosse dans la production de moteurs à courant continu.

(2) LesDonnées techniques

(3) Les produitsCaractéristiques

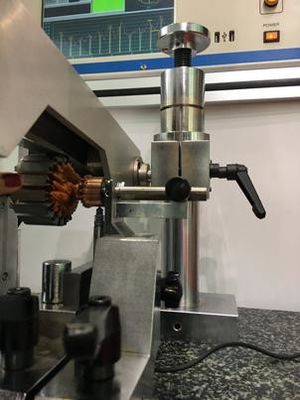

1Le capteur LVDT de haute précision est utilisé pour la mesure de la rondeur, en combinant le capteur analogique et

La méthode de filtrage numérique a permis de réaliser une stabilité élevée et un accès rapide au signal du capteur, afin d'assurer

la haute précision du signal du capteur.

2Le moteur pas à pas est utilisé comme source motrice de mesure, en combinaison avec une subdivision haute motorisée.

et impulsion à grande vitesse, assurant le fonctionnement du moteur en continu et en points de mesure

une répartition équidistante.

3L'algorithme de reconnaissance des données des fentes de commutateur est unique, afin d'assurer que les résultats des mesures de

Les données ne comprennent pas les lacunes et les données de bord de la lacune, afin de garantir l'authenticité des données.

les résultats des mesures.

4Lorsque la mesure est effectuée sur la barre de commutateur, la qualité de la surface de détection de la rondeur est également complétée.

L'axe du centre est en même temps, pour trouver une armature qualitative plus précise.

Le nombre de personnesAvantages concurrentiels

1La qualité de rotation de la surface du commutateur est l'un des facteurs importants qui influencent les performances

La qualité de rotation du commutateur peut être vérifiée en temps opportun, ce qui peut fournir un moyen efficace de contrôle.

la qualité du repassage.

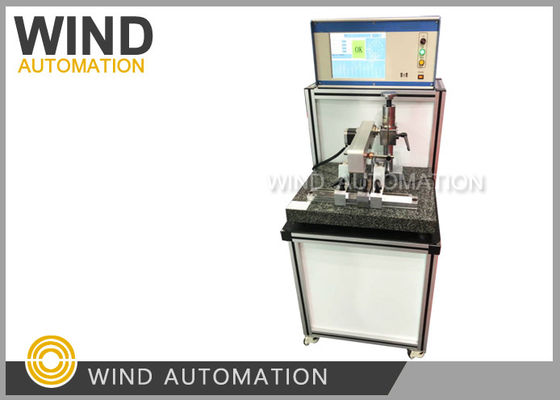

2.Le testeur de rondeur du rotor WIND-RM-10 peut détecter la rondeur du commutateur d'armature rapidement et

Il s'agit d'un moyen rapide et direct de connaître l'état de la production d'armatures, de contrôler le

la qualité du produit en temps opportun, contrôler le processus de production et assurer la qualité de fabrication de l'armature.

3- haute précision, pas de rouille, de rouille, d'acide et d'alcali, pas de magnétisation, pas de déformation, bonne résistance à l'usure,

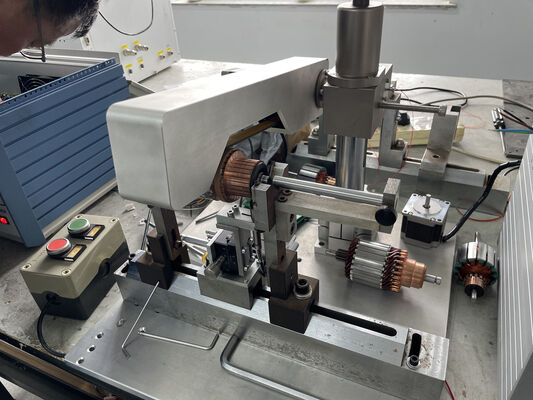

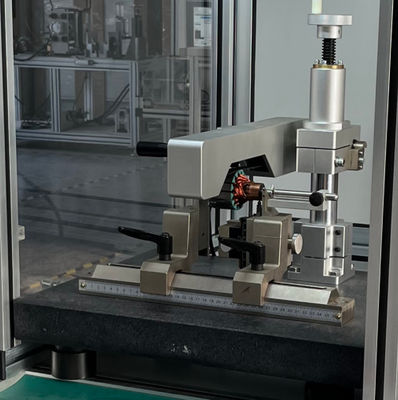

le marbre est utilisé comme plate-forme de placement, le siège en V est placé sur la plate-forme de marbre, et le placement

Les composants (et les pièces motrices de la tige de connexion) entraînent le rotor

(et les pièces d'entraînement de la tige de connexion) avec deux paires de levier de liaison à effet de levier synchrone

Le rotor serré assure une rotation en douceur du rotor, assurant ainsi la précision de l'essai.

En conclusion, le modèle d'utilité améliore le degré d'automatisation du testeur de rondeur du rotor dans le

la technologie existante, améliore l'efficacité de la production, économise de la main-d'œuvre,

et améliore la précision de l'essai du testeur de rondeur.
