3.0KW 2500r/min Deux volants de remontage pour le moteur de mélangeur d'essuie-glace

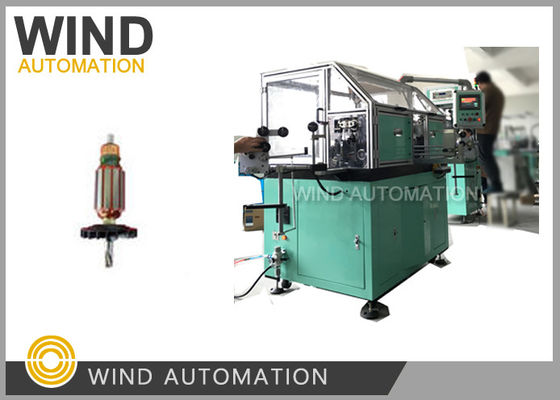

Bobineuse volante entièrement automatique à deux bobines pour moteur d'essuie-glace et mélangeur WIND-STR

Application :

Cette bobineuse d'induit WIND-STR est une machine de bobinage de bobines volante rapide pour la production de masse de moteurs

fabrication d'induits à collecteur à crochet, mélangeurs, aspirateurs, marteaux, outils électriques...

Principe de fonctionnement :

Cette machine de bobinage entièrement automatique WIND-STR adopte une structure à double volant, 2 pièces Mitsubishi servomoteur

entraîne la rotation des deux volants, et 1 servomoteur d'indexation Mitubishi assure l'indexation précise.

Pendant le fonctionnement, la pile d'induit est fermement serrée par deux outils de bobinage et un dispositif de serrage d'arbre à gauche et à droite. Lorsque les volants tournent, le fil passe par le porte-fil, le dispositif de tension puis entre dans la broche creuse, sort de la roue de glissement du fil, puis le fil glisse dans la fente de l'induit par la roue de guidage du fil du volant. Après cette étape, l'induit entre dans la fente pour effectuer le bobinage.

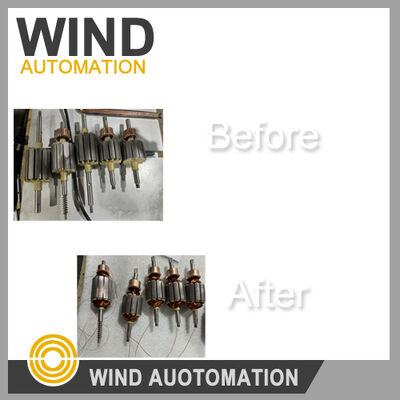

La machine de bobinage d'induit à double volant WIND-STR prend simultanément des conducteurs de deux bobines de fil séparées pour bobiner deux fentes ensemble. Une fois bobiné avec le nombre correct de tours et connecté au crochet de collecteur respectif, l'induit est automatiquement indexé vers la paire de fentes suivante à bobiner.

Avantages :

1. Incroyablement

Rapide, en conditions normales peut bobiner à une vitesse de 1000~1500 tr/min, obtenir un induit bobiné en

    23s

2. Le paramètre de bobinage peut être réglé sur l'écran tactile pour différents induits, fonctionnement facile

    comme 12 fentes, 24 crochets

         12 fentes, 12 fentes

Détails rapides :Exigences de fabrication de bobinage d'induit

Dessin de laminage d'induit, schéma de bobinage

Application de bobineuse d'induit

Moteur de voiture, moteur automobile, moteur d'essuie-glace, moteur de mélangeur

Type de collecteur d'induit

Induit à crochet, pas à fentes

Données de paramètres :

Nombre de tours : 0~9999

Diamètre du collecteur : 8~40 mm

Vitesse de bobinage : 0~2500 tr/min

Puissance du moteur de bobinage : 1,5 KW X 2

Vitesse de détection d'angle : 0~3000 tr/min

Puissance du moteur de détection d'angle : 0,75 KW X 1

Pression d'alimentation en air : 4~6 Kg/cm2

Puissance totale de la machine : 4,0 KW

Tension : triphasé AC 380V 50/60 Hz

Poids : 1250 Kg

Dimensions : 2000 (longueur) X 1000 (largeur) X 1800 (hauteur) mm

Dimensions de l'emballage 1800*1510*1920mm est d'environ 5,2 CBM

Code SH : 8479811000

Pièces principales :

PLC Mitsubishi du Japon

Système de contrôle de servomoteur Mitsubishi ou Panasonic du Japon

Système d'écran tactile couleur 5,7 pouces

Cylindre SMC

​
