Détails sur le produit:
Conditions de paiement et expédition:
|
Type d'enroulement de bobine: | Enroulement de fil de ferraille de l'armure | Type de moteur: | Outil électrique, Toy Motor avec 3 ou 5 fentes |
---|---|---|---|
Méthode de enroulement: | Enroulement de volant et non enroulement d'aiguille | STATION: | Quatre |
Couleur de machine: | Blanc ou selon les exigences du client | Application du serpentineur: | Pièces automobiles, petit moteur à courant continu, pompe de lavage de pare-brise, actionneur de ser |
Numéro NCM / code SH:: | Machines à enroulement de bobines 8479811000 | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étrangerPares automobiles pompe à laver par |
Surligner: | machine à enroulement de bobines d'armature,machine à enroulement à rotor |

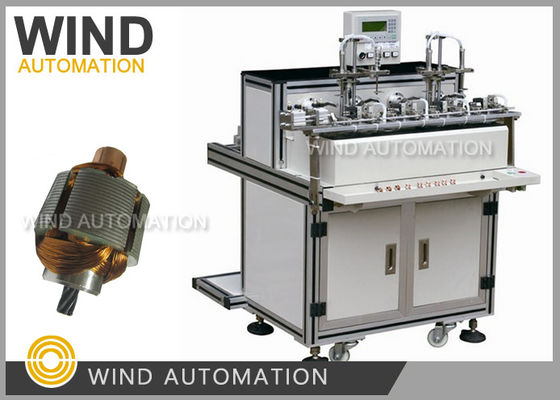

ODD machine à remonter le rotor à micro-armure pour 3,5 fentes WIND-ODD-4
Applications:
Micro-moteur avec 3 ouvertures, 5 ouvertures, même ouvertures couvrant outil électrique, jouet,
Pompes pour le pare-brise, actionneur de serrure de porte, pièces automobiles
Les avantages:
1.Serrage automatique, enroulement automatique, indexation automatique, angle automatique du commutateur de crochet
2- Haute efficacité.Il y a 4 postes de travail, 4 armatures peuvent être enroulées en même temps
3.La plage de diamètre du fil est0Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à 0,05 mm.
4. 98% de rendement au-dessus assuré lorsque la qualité du commutateur de fente est bonne
5Jusqu' à présent, c' est la meilleure machine en Chine pour l' enroulement d' armatures de type fente.
Paramètre:
1Diamètre du fil: 0,08 à 0,55 mm(AWG23 à AWG40)
2Type d'armature: fentes égales telles que 3,5 fentes rotor
3Le diamètre de l'armature est de 8 à 25 mm (0,315' à 1'').
4. longueur maximale de la pile d'armature: 30 mm
5.Velocité du moteur de remontage: 0 à 3000 tr/min
6. longueur maximale de l'arbre: 70 mm
7.Puissance nominale: ≤ 1,2 kW
8- Pression d'alimentation en air: de 0,4 à 0,8 MPa
9.Tension: 220 V AC 50/60 Hz
10Température de l'environnement de travail: 0°C à 45°C
11.Humidité de l'environnement de travail: 10% à 60% (pas de condensation)
12.Dimension de la machine:1100*1200*1300 mm
13.Dimension de l'emballage:1200*1200*1500 mm
14.Poids de la machine: 320 kg
15.Poids de l'emballage: 430 kg
Informations à fournir lors de l'envoi de votre demande:
1. Le schéma d'enroulement comprend le diamètre du fil
2- dessin de laminage de l'armure
Ci-dessous, on peut voir un enroulement du rotor à 5 fentes pour une application au moteur à engrenages à courant continu:
de la fente 1 à la fente 3
De la fente 2 à la fente 4
De la fente 3 à la fente 5
Fente 4 à fente 1
Fente 5 à fente 2
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
