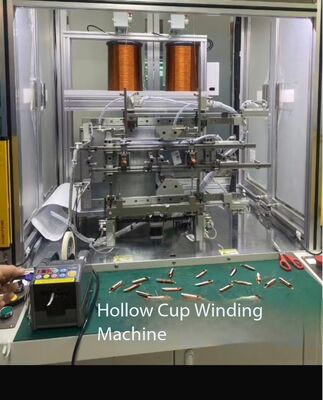

Comment effectuer un enroulement sans fente de manière semi-automatique et entièrement automatique VENT-BLDC
Application de machine d'éolienne de fente :
Moteur sans noyau ultra léger, à réponse rapide et à haut rendement
Moteur à courant continu à aimant permanent avec enroulement sans noyau
Sans noyau (DC) - Sans emplacement (EC)
Machine à enrouler les fentesParamètre:
| Modèle | WIND-3S-Slotness |
| Pile d'enroulement | Stator à fente |
| Gare | Quatre stations autonomes ou entièrement automatisées |
| Diamètre du fil | 0,1-1,2 mm (selon le taux de remplissage des emplacements du stator et la largeur des emplacements) |
| Étapes de production |

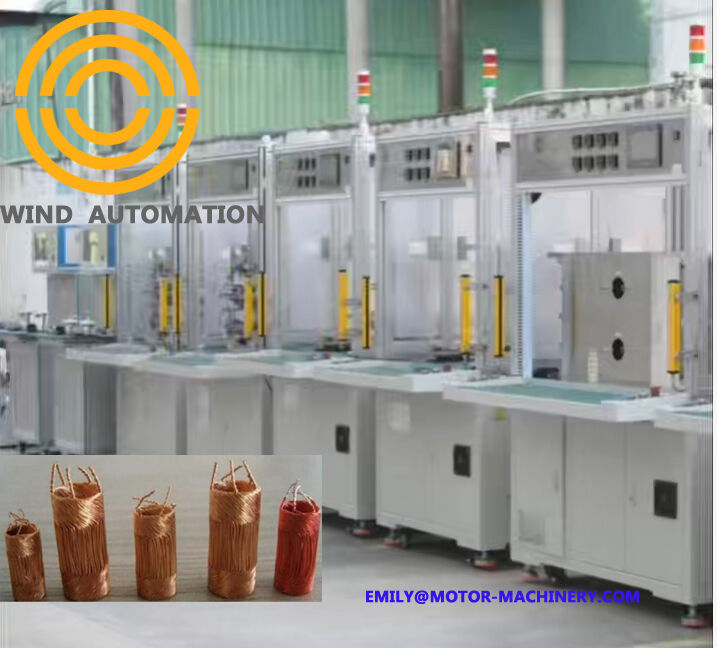

Composé de 4 machines avec la fonction et le processus ci-dessous 1. Enroulement automatique 2. Aplatissement à chaud 3. Préformage 4. Formage rond
|
| Paramétrage du programme |
Le pas maximum est de 200 pas. Le programme système stocke 10 ensembles, ce qui est plus grand que le stockage pouvant être téléchargé par l'ordinateur et téléchargé avec un stockage illimité.
|
| Vitesse d'enroulement | Max.400rpm (selon la taille du fil, la longueur de la pile et la taille du stator) |
| Axe | 4 axes |
| Puissance totale | 8KW |
| Saisir | AC380V ±10%3 phases 50/60Hz |
| Source d'air | 0,4 ~ 0,7 MPa |
| Taille de la machine | Environ 1 000 (L) × 800 (P) × 1 800 (H) mm |
Enroulement sans fente composé de 4 machines avec fonction et processus ci-dessous
1. Enroulement automatique
2. Aplatissement à chaud
3. Préformage
4. Formage rond
Dans lequel les processus les plus difficiles ne s'enroulent pas,
mais le processus ultérieur de pressage à chaud et de formage rond (formation de coins supérieur/inférieur)
qui déterminent finalement la précision dimensionnelle et les performances du moteur.
La méthode d'enroulement et le processus d'enroulement peuvent être largement appliqués pour gérer les enroulements inférieurs

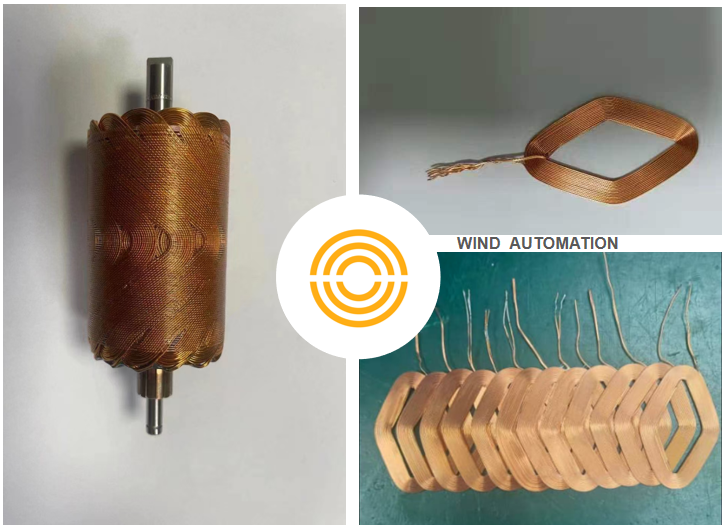

1. Enroulement droit
Le processus de bobinage formant un processus de bobinage concentré
Procédé de bobinage, fil émaillé préalablement enroulé sur un moule de formage selon les tours requis,
Puis façonné en enroulement complet sur un mandrin pose-fil,
Un adhésif est appliqué aux deux extrémités pour solidifier la structure de la bobine
2. Enroulement incliné (concentrique)
Cette méthode comporte des fils inclinés selon un certain angle par rapport à l'axe de l'armature.
Cette conception permet un enroulement continu, améliorant ainsi la densité de la bobine et les performances magnétiques
3. Enroulement de selle
Questions et réponses :
1. Quel est le temps de cycle d'enroulement des moteurs sans balais ci-dessous ?
2. Devons-nous utiliser un revêtement électrostatique des fentes pour pouvoir utiliser votre machine ?
3
Les échantillons et dessins ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine :
1.Dessin CAO de la stratification du stator pour vérifier le taux de remplissage des fentes
2. Schéma de bobinage
3. Fil de cuivre 1 rouleau suffisant pour enrouler 2 stators pièces
4. Le stator a-t-il un emplacement de positionnement
Pièces principales
| Non. | Nom | Marque | Remarque |
| 1 | API | YASKAWA | |
| 2 | Servomoteur | YASKAWA | |
| 3 | Écran tactile | Vue sur le vin | |
| 4 | Capteur | OMRON | |
| 5 | Unités électriques | Schneider | |
| 6 | Unités pneumatiques | Xinchen | |
| 7 | Roulement à billes | NSK | |
| 8 | Guide-vis | HIWIN | |
| 9 | Courroie de distribution | Portes | |
| 10 | Alimentation | Bien méchant | |
| 11 | Tendeur | ETA-1000/LR | |
| 12 | Réducteur | Nidec-SHIMPO | Le stator de soulèvement nécessite un motoréducteur |
Veuillez cliquer sur le lien de l'image ci-dessous pour voir la vidéo de la machine à enrouler les fentes
Il existe des machines autonomes et une ligne automatique peut réaliser un enroulement sans fente
