Laminage droit pour moteurs BLDC PMSM et EV

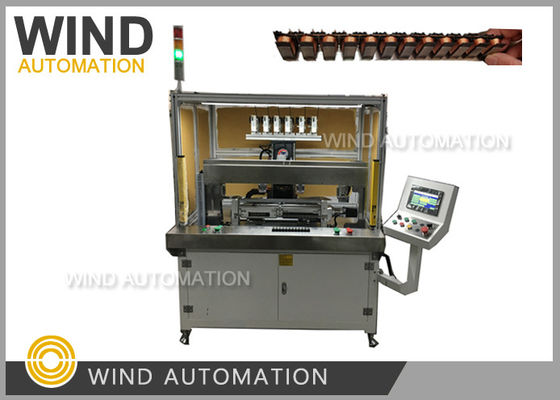

Laminage droit 3phase BLDC moteur machine de remontage fil encrémé dans le terminal WIND-ZR158-2

Application de la machine à enroulement:

BLDC Stator Straight Lamination machine de remontage est une tendance pour les fabricants de moteurs qui veulent

produire un taux de remplissage élevé des fentes, une petite taille des fentes, des moteurs électriques de haute performance

Données techniques de la machine à enroulement:

Diamètre du fil: de 0,1 mm à 0,8 mm (AWG38 à AWG20)

Longueur totale du stator: 400 mm maximum

La hauteur de la pile du stator: max. 100 mm

Nombre de fentes: pas limité

Nombre de tours: pas limité

Vitesse d'enroulement: 600 tours par minute (selon la taille du diamètre du fil, la hauteur de la pile)

Source d'air: 0,4 à 0,7 MPa

Puissance de la machine: 8 kW

3 phases AC 380V 50 à 60 Hz

Poids: environ 900 kg

Pour les véhicules à moteur électrique, la valeur de l'indicateur de freinage doit être supérieure ou égale à:

Pour les appareils de traitement des eaux usées: Avantages concurrentiels:

1Conçu au Japon, fabriqué en Chine.

2. Deux stations de travail peuvent tourner 24 SWG, 68 tours, 9 pôles dents stator en 1,5 minutes (1,5 minutes/2pcs)

3Chaque segment de bobines enroulées displament soigneusement et soigneusement,La couche de remontage parfait non seulement avoir soigné et rangé

apparence, également de bonne qualité avec une faible résistance

4Deux stations ou trois stations sont équipées d'un dispositif de chargement automatique.

5Temps de cycle d'enroulement 1pc Stator Enroulement (exigences d'enroulement comme ci-dessous)

    1.5 minutes/2 pièces (2 postes de travail), 1,5 minutes/3 pièces ((3 postes de travail).un poteau

Il faut 68 tours d'enroulement du fil.

Le premier pôle sera enroulé 68 tours de bobine puis le fil passera de l' arrière de la pièce au quatrième pôle,

ici encore 68 tours dans le sens des aiguilles d'une montre et le fil va se déplacer de retour au 7ème pôle et à nouveau enrouler 68 tours de bobine

En effet, le coût de l'installation est de l'ordre de

Caractéristique de la machine de laminage à pile droite:

1Par le mouvement de l'aiguille de remontage vers le haut et vers le bas et la rotation du noyau de fer de la pile de stratification,

Par conséquent, en modifiant le programme d'enroulement du produit, les enroulements correspondants

avec une épaisseur de pile de noyau différente et des tours différents, le nombre de poteaux de noyau peut être réglé facilement

2Le dialogue homme-machine peut faciliter le fonctionnement et la maintenance

3Le fil en spirale tourne n°. Le câble en spirale peut être réglé et arrêté à n'importe quel endroit à 360°.

En conséquence, il est simple et pratique de placer le fil de pont et de raccourcir le temps de cycle global.

Améliorer l'efficacité de la production

4Au cours de l'enroulement, le nombre de bobines de chaque couche peut être modifié de façon flexible pour réaliser différents types de produits.

couche de types.

5. Puisque l'opération de rainure de fil de cuivre est effectuée avec un système de contrôle Yaskawa de haute performance

et le servo-moteur Yaskawa, la stabilité de la position du fil émaillé dans la fente peut être assurée

et ainsi raccourcir le temps de remontage.

6Les méthodes d'alimentation manuelle ou automatique peuvent être sélectionnées.

Le chargement et le déchargement automatiques peuvent réaliser une production entièrement automatisée des lignes de production,

économiser les coûts de main-d'œuvre pour les clients des constructeurs de moteurs en production de masse.

7Toutes les unités de l'équipement d'enroulement ont été entièrement normalisées et les outils sont faciles à remplacer

L'entretien général de la machine de remontage est plus simple et pratique.

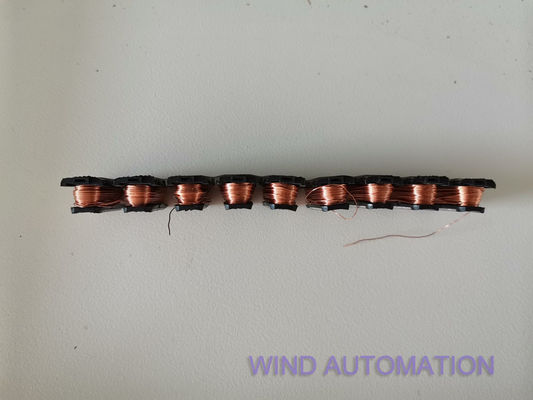

Exemple Il y a 9 poteaux par dent.

Série de remontage:

1er pôle 4ème pôle 7ème pôle

Deuxième poteau, cinquième poteau, huitième poteau.

3ème pôle 6ème pôle 9ème pôle

Fil: 24SWG double manteau

Configuration principale de la machine de remontage:

Dans la machine de remontage BLDC, il existe deux options, l'une est la tige de scie, l'autre est la courroie.

L'appareil est différent: l'application de la vis consiste à convertir le mouvement de rotation à travers l'écrou vers le

l'application de l'entraînement à courroie est de transférer le mouvement rotatif, de changer la direction de rotation,

Le moteur à vis, de bon acier, peut transmettre un couple important, une position précise, facile à

La transmission par courroie, transmission en douceur, élimination

La première, la vis à bille La vis à bille est un produit idéal

convertit le mouvement rotatif en mouvement linéaire ou convertit le mouvement linéaire en mouvement rotatif.

La fonction de cette machine est de convertir le mouvement de rotation en mouvement linéaire, qui est le plus

L'extension et le développement des vis à billes.

En raison de la faible résistance au frottement, les vis à billes sont largement utilisées dans

divers équipements industriels et instruments de précision.

La vis à bille est l'élément de transmission le plus couramment utilisé dans les outils électriques et les machines de précision.

la fonction principale est de convertir le mouvement de rotation en mouvement linéaire ou de convertir le couple en inversion axiale

Les caractéristiques d'efficacité et de réversibilité sont élevées.

Caractéristiques de la vis à bille:

1Aucune réaction, rigidité élevée

Une vis à bille peut être ajoutée à la pression, car la pré-pression peut rendre le dégagement axial à un

valeur négative, puis obtenir une rigidité plus élevée (vis à bille à travers la bille pour donner la pression, dans le réel

utilisation pour les dispositifs mécaniques, etc., en raison de la boule La force de répulsion peut augmenter la rigidité du fil

la portion).

2L'alimentation à grande vitesse peut

La vis à bille peut atteindre une alimentation à grande vitesse (mouvement) en raison de son efficacité de mouvement élevée et de la basse chaleur

génération.

3- Garantie de haute précision.

La paire de vis à billes est produite de manière cohérente avec le plus haut niveau mondial de machines et d'équipements

En particulier, la température et l'humidité sont strictement contrôlées dans l'usine

Environnement pour le broyage, l'assemblage et l'inspection de divers processus, en raison de la qualité parfaite

Le système assure une exactitude totale.

4Comparé à la vis coulissante, le couple de conduite est de 1/3

Puisqu'il y a beaucoup de boules de roulement entre l'arbre de vis de la paire de vis à billes et l'écrou, le plus élevé

En comparaison avec la précédente paire de vis coulissantes, la performance de conduite est supérieure à celle de la première paire.

le couple atteint 1/3 ou moins, c'est-à-dire que la puissance requise pour obtenir le même résultat de mouvement est 1/3 de celle

Il est utile d'économiser de l'électricité.

5Les micro-aliments peuvent

Puisque la paire de vis à bille utilise le mouvement de la bille, le couple de départ est très faible, et pas de rampage

Le phénomène de glissement se produit et une micro-alimentation précise peut être garantie.

Deuxièmement, la courroie de chronométrage est une courroie sans fin avec une corde en fil d'acier ou en fibre de verre comme couche forte et

couvert de polyuréthane (ceinture de chronométrage en polyuréthane) ou de caoutchouc néoprène (ceinture de chronométrage en caoutchouc).

La circonférence de la ceinture est façonnée en forme de dent et s'entremêlent avec la poulie dentée de la ceinture.

la courroie de réglage est entraînée, le rapport de transmission est précis, la force sur l'arbre est faible, la structure est

compact, la résistance à l'huile, la résistance à l'usure est bonne, les performances anti-âge sont bonnes, la

la température d'utilisation est -20°C-80°C, v<50m/s, P<300kw, i<10, également pour les entraînements à basse vitesse pour les entraînements nécessitant

La courroie de freinage est composée d'une courroie annulaire avec un profil dentaire uniformément espacé

sur la surface périphérique interne et une roue avec une anastomose correspondante.

Les avantages des entraînements à courroie, des entraînements à chaîne et des entraînements à engrenages

les dents avec les rainures dentaires de la roue; l'entraînement par courroie synchrone a un rapport de transmission précis,

sans glissement, peut obtenir un rapport de vitesse constant, transmission en douceur, absorption des vibrations, faible bruit,

une plage de rapports de transmission, généralement allant jusqu'à 1:10Les vitesses de ligne admissibles sont jusqu'à 50 M/S, fournissant de l'énergie à partir de

Un haut rendement de transmission, généralement jusqu'à 98%, une structure compacte,

adapté à la transmission multi-axe, sans lubrification, sans pollution, il peut donc fonctionner dans des endroits qui ne sont pas

Ce produit est largement utilisé dans le textile, les machines et les machines à coudre.

Produits agricoles, produits agricoles, produits agricoles agricoles, produits agricoles agricoles agricoles, produits agricoles agricoles agricoles, produits agricoles agricoles agricoles, produits agricoles agricoles agricoles agricoles agricoles agricoles agricoles

Il s'agit d'un programme de recherche et d'innovation dans le domaine de l'équipement, de l'alimentation, de l'exploitation minière, du pétrole, de l'automobile et d'autres industries dans divers types de

La transmission.

Caractéristiques de la ceinture synchrone:

(1) Transmission précise, sans glissement pendant le fonctionnement et rapport de transmission constant;

(2) Transmission en douceur, avec tampon, réduction des vibrations, faible bruit;

(3) Efficacité de transmission élevée, jusqu'à 0.98, un effet d'économie d'énergie significatif;

(4) Facile d'entretien, sans lubrification, à faible coût d'entretien;

(5) La plage de rapport de vitesse est grande, généralement jusqu'à 10, la vitesse de la ligne peut atteindre 50 m/s, avec une grande puissance

une portée de transmission allant de plusieurs watts à plusieurs centaines de kilowatts;

(6) Il peut être utilisé pour la transmission à longue distance avec une distance centrale allant jusqu'à 10 m.

Troisièmement, différents points

1L'application de la vis consiste à convertir le mouvement rotatif en mouvement linéaire à travers l'écrou.

l'application de la transmission à courroie synchrone consiste à transférer le mouvement de rotation, à modifier la direction de rotation,

La barre motrice, avec un bon acier, peut transmettre un couple important, une position précise,

Il est facile de produire des vibrations d'impact lors d'une commutation fréquente.

La précision du mouvement linéaire est élevée, en particulier dans les commutations fréquentes sans

La friction entre la vis à bille et l'écrou est très faible et très facile

La transmission de la ceinture, transmission en douceur, élimination des vibrations, facile à jeter sous lourd

La charge.

2En raison de l'absence d'écart entre la vis à bille et la vis femelle, la précision est élevée lorsque la ligne

La commutation fréquente n'a pas besoin de compensation de l'écart.

Le principe de la balle est que la distance entre la vis à bille et l'écrou est très petite et qu'il est très facile de tourner.

Le fil de vis consiste à convertir le mouvement de rotation en mouvement linéaire et à convertir le couple en force d'inversion axiale.

Il possède des caractéristiques telles qu'une grande précision, une réversibilité et une efficacité élevée, ce qui constitue un bond en avant pour le système linéaire.

séries de films.

3, l'entraînement à courroie a une structure simple, une transmission en douceur, un faible coût et une absorption des vibrations par tampon

caractéristiques; la vis à bille et le moteur doivent être connectés au centre de l'accouplement pour obtenir une souplesse

La courroie de réglage peut être directement reliée à l'arbre de sortie du moteur par une roue synchrone.
