Insulation de la fente de l'armature du moteur en courant continu Insérer du papier d'isolation dans les fentes avant de les enrouler
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Vitesse d'insertion: | 0.5 à 0,8 seconde par fente |
|---|---|---|---|
| Matériel: | DMD, DM, film de polyester (épaisseur 0,125 mm) | Épaisseur de coupe: | Inférieur à 0,5 m |
| Couleur machine: | Blanc ou par client exigence | Après-vente: | Ingénieur disponible pour le support à l'étranger |
| Mettre en évidence: | Papier d'isolation des fentes des moteurs à courant continu,insert d'isolation de l'enroulement de l'armure,machines d'isolation de fentes pour moteurs |
||

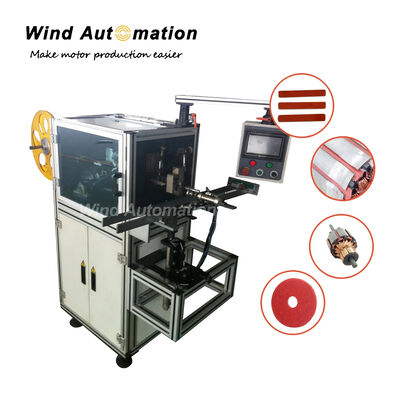

Machine d'insertion de papier d'armature de moteur CC, isolation de cellule de fente, 0,5 à 0,8 seconde par fente WIND-1P-1
(1) Spécification
| Longueur du papier isolantV ou V à pliage de bord | Épaisseur du papier isolant |
| 0,1 mm ~ 0,5 mmForme du papier isolantV ou V à pliage de bord | Diamètre extérieur de l'armature |
| 20-55 mm | Longueur de la stratification |
| Max 60 mm | Longueur de l'arbre |
| 32~250 mm | Diamètre extérieur de l'arbre |
| 6~20 mm | Nombre de fentes |
| 8-24 fentes | Diamètre extérieur du collecteur |
| 16~50 mm | Plage de régulation de vitesse |
| 0~60 Hz | Pression d'air |
| 4~6 kg/cm2 | Tension |
| AC220V±10%, 50/60HzPuissance de la machine | 1,0 KW |
| Poids | environ 400 Kg |
| Dimension | 910 mm x 880 mm x 1300 mm |
| (2) Caractéristique | Contrôle par API |
| Réglable pour différentes longueurs de rotor | Réajustement rapide et facile à d'autres types d'armatures |
Contrôle précis de la longueur du papier isolant
Convient pour une production continue en trois équipes
Interface opérateur conviviale
Formation et placement précis du papier
(3) Application
Ceci convient pour les appareils ménagers, mixeur, hachoir, climatiseur, réfrigérateur, aspirateur, machine à laver, centrifugeuse, mixeur, diverses pompes, outils électriques.
(4) Questions et Réponses
Les piles inclinées seront parfaites, la machine formera, coupera et insérera automatiquementLa même machine formera, coupera et crachera également des longueurs d'isolation à insérer manuellement sur des piles droites ?Oui, la machine d'isolation de papier formera, coupera et insérera dans les piles droites et les fentes inclinées des armatures des types mentionnés (avec le même diamètre extérieur) avec un jeu d'outillage,

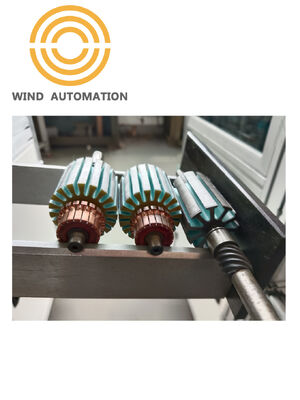

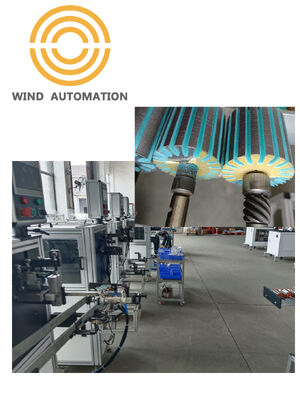

Parce que le papier est souple, il ira droit ou deviendra incliné lorsqu'il arrivera dans la fente par insertion automatique,Veuillez vous référer à la photo et à la vidéo ci-jointes pour l'insertion de papier d'armature à fente inclinée,
Peu importe que l'armature soit droite ou inclinée, une bonne qualité d'empilage est une condition préalable,2. La nouvelle machine d'isolation de papier sera équipée d'un servomoteur pour l'alimentation en papier (la longueur peut être réglée sur l'écran tactile)et la différence entre la nouvelle machine d'isolation de papier et la machine actuelle que votre usine utilise est la suivante,Ignorer la compatibilité des matériaux d'isolation 2. La nouvelle machine d'isolation de papier sera équipée d'un servomoteur pour l'alimentation en papier (la longueur peut être réglée sur l'écran tactile)Choisir une machine d'isolation de cellule de fente d'armature (isolation de fente) ne consiste pas à choisir la plus avancée, mais à faire correspondre la machine à votre conception de moteur, à votre échelle de production et à vos exigences d'isolationErreurs courantes à éviterChoisir uniquement par le prixIgnorer la compatibilité des matériaux d'isolationAcheter une gamme de tailles trop étroite

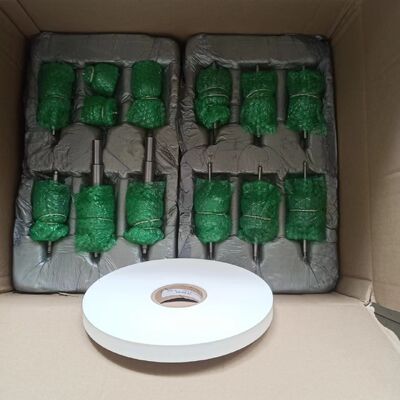

Sur-automatisation pour une petite production(5) Pièces et outils de la machine d'insertion de papier WIND-IP-1
Méthodes d'isolation du moteur principal
1️⃣ Isolation de fente (Wind-IP-1, Wind-IP-3,)
Objectif : isoler le bobinage du noyau (stratifications)
Matériaux typiques : film polyester (PET), Nomex (papier aramide), DMD (film polyester + non-tissé)
Processus : Insérer le papier isolant dans les fentes avant le bobinage
