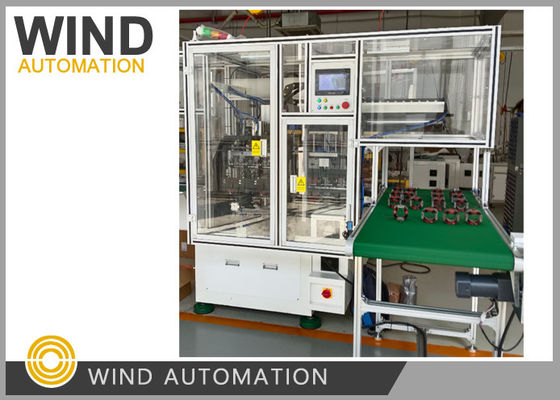

2 Poles Stateur Machine à enroulement de bobine de champ Nedele Winder Estatores

2 pôles Stator machine à enroulement de bobine de champ Nedele Winder Estatores - Je vous en prie.SW-4

Procédure de fonctionnement:

L'opérateur charge les 4 stators sur le côté gauche, appuyez sur le bouton de démarrage, la machine commence à tourner automatiquement,

Pendant ce temps, pendant l'enroulement de la machine, l'opérateur charge les 4 autres stators sur le côté droit,

Machine terminer les 4 stators précédents enrouler et faire les 4 stators suivants enrouler,

côté gauche/droite Chargement/déchargement alternatif

Dimension de la machine autour: 1,5 M (de gauche à droite) * 2,4 M (de devant à arrière) * 1,8 M

Principales données:

PLC: Japon Mitsubishi

Moteur principal: moteur à courant alternatif à trois phases de marque locale
Écran tactile: Weinview

Cylindre: Airtac

Le nombre de fois où la valeur est supérieure à 0,9

Tensionnaire: Tensionnaire mécanique

Paramètre technique:
Plage de diamètre du fil: 0,2 à 1,0 mm
Min diamètre intérieur du stator: 30 mm
Diamètre maximal du stator sur notre côté: 120 mm
Pression d'alimentation en air: 4 à 6 kg/cm2
Puissance totale de la machine: 4,0 kW
Voltage: AC à trois phases 380V 50/60 Hz
Poids: 1100 kg

Pour les stators ont une hauteur de pile différente, la plupart des bobines est de 274 tours,AWG25,

La machine à enroulement de stator entièrement automatique à quatre stations WIND-ASW-4

peut produire 200 pièces par heure,

Matériaux nécessaires pour le trail run

1 Stators de hauteur différente 20 pièces chacun

2 fils 2 seaux chacun

3 papiers moulés 300 pièces par pièce

4 stators de plaie 1pc chacun pour référence

Vous n'avez pas à envoyer tous les types,

et pourrait choisir les stators typiques qui ont le taux de remplissage des fentes le plus élevé,

hauteur de pile différente et avec taille de fil différente pour l'essai

Ventilateur de stator à 2 stations WIND-ASW-2

3 stations de remontage du stator WIND-ASW-3

Le moteur à stator à 4 stations WIND-ASW-4

Selon la sortie par jour de votre stator, la machine d'enroulement de stator fonctionnant dans l'usine du client

Je ne peux pas vous dire ce que je fais.

Applications:

Deux pôles Stator en fente couvrant le mélangeur, le broyeur, l'outil électrique, l'aspirateur enroulé en bobine.

Avantages concurrentiels:

1. machine d'enroulement de stator entièrement automatique, charger automatiquement l'outillage, serrer le fil

2. Enroulement automatique pour un taux de remplissage élevé de la fente deux stators de pôle

3. Opération facile, l'opérateur n'a qu'à charger le stator sur le luminaire et à décharger le stator de plaie

3. Très populaire pour les fabricants de moteurs à haut volume

Paramètre:

Hauteur de la pile 10-70 mm

Identifiant du stator 20-60 mm

Stateur OD 50 à 130 mm

Poteaux de stator n° 2

Diamètre du fil 0,15 à 1,3 mm

Mode de lubrification: lubrifiante à lubrification continue

AC380V, 50/60 Hz, 4,5 kW, pression de l'air 57 kg/cm2

Environ 1200 kg, 1500 x 2100 x 1650 mm

Numéro NCM / code SH:8479811000

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo plus large du stator
