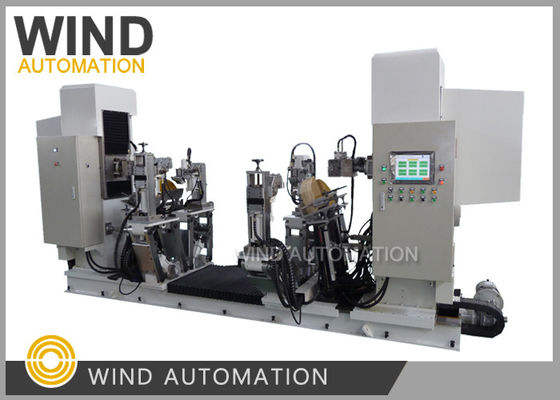

Machine de formage par arc à quatre bras automatique à bobine de stator CNC
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Facteur critique: | Il détermine la capacité à fabriquer des moteurs | Le poste de travail: | Machine combinée |
|---|---|---|---|
| Taille du fil à manipuler: | 3 mm*8 mm, AWG9, AWG0 | Processus de formage des épingles: | Coupe, décapage, formage |
| Durée de cycle: | Temps de cycle lié à la longueur du fil | Code du SH: | 84798110 |
Machines de formage par arc à quatre bras automatiques à bobine de stator CNC
La machine de formation d'arc est très importante pour la production de moteurs.
Wind Automation avait fourni à de nombreux clients russes.
Caractéristiques
(1) Cette machine adopte un contrôle numérique, effectué par une vanne servo-hydraulique proportionnelle CNC, tous les paramètres peuvent êtreêtre affiché, modifié, stocké à l'écran, stockagepeut atteindre plus de 1000 pièces, tous les paramètres peuvent être appelés à tout moment, les paramètres de bobine et l'affichage automatique de la valeur de détection à l'écran.
Wind Automation avait fourni à de nombreux clients russes.
Caractéristiques
(1) Cette machine adopte un contrôle numérique, effectué par une vanne servo-hydraulique proportionnelle CNC, tous les paramètres peuvent êtreêtre affiché, modifié, stocké à l'écran, stockagepeut atteindre plus de 1000 pièces, tous les paramètres peuvent être appelés à tout moment, les paramètres de bobine et l'affichage automatique de la valeur de détection à l'écran.
(2) Cet équipement permet de terminer automatiquement et successivement le processus de formation des bobines, du fusiforme aux bobines du produit;
(3) L'ouverture de la bobine, l'angle, la hauteur du nez, l'arc, le contrôle précis après le moulage, ne nécessitent plus de remodelage du moule;
(4)Le système d'arc supérieur de ce matériel adopte un type de jointure multi-plaques, joint manuellement différents arcs pour assurer la différence deles spécifications relatives aux exigences en matière de formage des extrémités de la bobine;
(5) La pince de cet équipement peut être réglée de 0 à 140°, le bord linéaire et l'angle de tournage de l'extrémité ne se gonflent pas,et le clip verrouille bien et ne bougera pas dans le processus de formation pour assurer aucun dommage mécanique entre les bobines, l'isolation entre les cercles de la bobine est intacte pour garantir une performance électrique fiable de la bobine;
(6) Cet équipement a une méthode de solution très facile au problème du rebond de la bobine.
Les systèmes sont indépendants, ils s'adaptent et se compensent par eux-mêmes sans interférer entre eux.
Spécification
Spécification
1La largeur maximale de la bobine de type T est de 120 mm.
2- le côté linéaire de la bobine: 400 à 2200 mm; - la longueur de projection à l'extrémité après formage: 75 à 560 mm;
3,max. angle compris entre deux côtés linéaires: 0 à 70° réglable pour les angles avant et arrière, respectivement, angle total de 0 à 140°;
4"Laude totale de l'ouverture de la bobine: 100 à 800 mm. (peut atteindre 1000 mm lorsque l'angle maximal est atteint);
5"Section de bobine (largeur × hauteur): 7~30 mm × 12~70 mm, min. 7×12 mm, max. 30×70 mm, 2 rouleaux à l'avant et à l'arrière;
6"Diamètre de la broche du nez de la bobine: φ24, φ39;
7, inclinaison de la partie du nez de la bobine: 0 à 30°;
8, hauteur de la partie du nez au sommet: -80 à 300 mm;
9, hauteur de l'arc supérieur: 0 ~ 250 mm, max. peut atteindre 350 mm lors d'une grande ouverture;
10"Précision de formage: angle < ± 0,2°. Ouverture sur la machine à forger < ± 0,25 mm~ ± 0,75 mm;
11,C cycle de formation de bobine: en 1 à 2 min;
12"Près du système de la station de pompage hydraulique: 8 MPa, pression de résistance du tube d'huile: > 20 Mpa;
13D'autres normes ont également la longueur droite: 1600mm, 2500mm, 3200mm.
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
