Four Nozzles Stator Needle Winding Machine pour 4 pôles moteur BLDC ombragé
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Pour la CE |
|---|---|---|---|
| Le poste de travail: | Station simple | Type d'automation: | Entièrement automatique |
| Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |

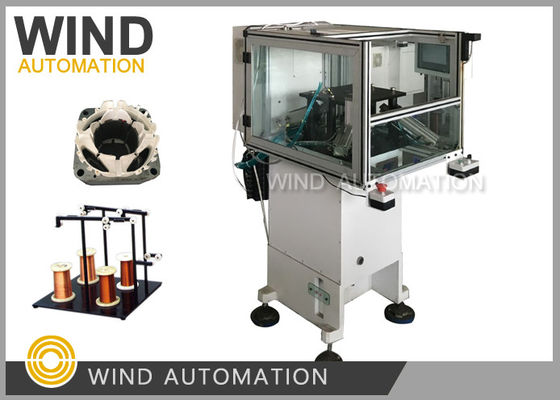

Four Nozzles Stator Needle Winding Machine pour 4 pôles moteur BLDC ombragé
La machine de remontage WIND-1A-TSM est adaptée à un moteur à 4 pôles ombragé pour effectuer le remontage.
Wind Automation fournit également au client un service personnalisé, si le stator dépasse les spécifications énumérées.
(1) Spécification
| Diamètre du fil | 00,08 à 1,00 mm |
| Identifiant du stator | 15 à 65 mm |
| Longueur de la pile | 7 à 90 mm |
| Ne tournez pas. | 0 à 9999 |
| Le mouvement | Pas à pas/automatique |
| Numéro de fente | 4 (personnalisé) |
| Source d'air | 5 à 7 kg/cm3 |
| Le pouvoir | 2 kW |
| Énergie électrique | AC 220 V, 50/60 Hz |
| Le poids | 450 kg |
| Dimension | Pour les appareils à commande numérique |
(2)Application
Convient pour un moteur à 4 pôles à pole ombragé pour faire de l'enroulement.
(3)Configuration de la machine
Mitsubishi PLC
Écran tactile
Cylindre AIRTAC
Moteur pas à pas à grande puissance
Système de lubrification
4 ensembles de câbles automatiques de serrage et de coupe
(4) Caractéristiques
Enroulement d'aiguille à grande vitesse
fonctionnement entièrement programmable
Niveau de qualité élevé du procédé d'enroulement par aiguille
Selon les spécifications du client.
Automaux de remontage, d'indexation, de mise en couches et de terminaison
Changement rapide des outils
|
Application automatique de la machine à enroulement d'aiguille de stator
|
Enroulement de stator au moteur à quatre pôles ombragé |
|
- Des noix 4 pièces
|
4 pôles de vent en même temps à 400 tours, Il y aura 4 fils fixés et 4 fils terminaux, Pour les virages n° 750, le diamètre du fil SWG35, 0,2 mm, stator à pôle ombragé, le temps de cycle est de 2 minutes
|
|
Enroulement de l'aiguille du stator à 4 plôles |
Machine dédiée pour le moteur à ombre à 4 pôles
enroulement du stator
|
Les avantages:
1. Vent 4 emplacements à la fois, rapide
2- Enroulement automatique, coupe automatique de quatre poteaux à la fois
3.4 ensembles de pince automatique et dispositif de fil de coupe, à l'ombre du vent, moteur de pôle 4 fentes en même temps,
et couper les fils automatiquement
qui a la bobine est appelée la partie ombragée et l'autre partie du poteau est appelée la partie non ombragée.
Il faut un échantillon du fabricant de la machine de remontage à moteur:
1. échantillons de pile de stator 5 pièces chacun
2. fil de cuivre de calibre 1 rouleau
3- dessin de stratification et de bobinage du stator
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
Moteur ombragé 4 pôles stator machine de remontage enrouleur Shanghai Wind Automation Equipment Co.,LtddeFourniture de bobinessurVimeo.
