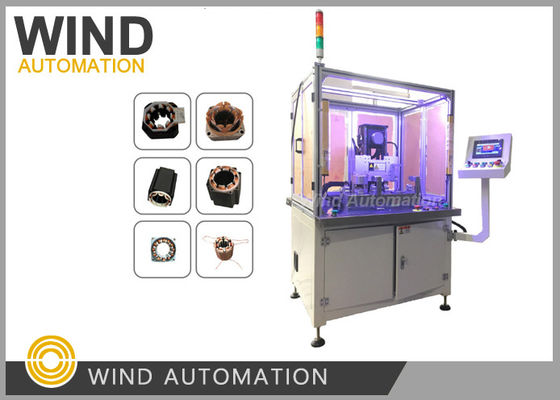

Machine de remontage d'aiguille à stator moteur BLDC 60 tours par câble parallèle à 600 tours par câble mince


Cette bobine d'aiguille peut enrouler à la fois le stator d'entrée et le stator de sortie,

avec quatre axesServo moteur Yaskawa, le remontage est flexible dans le mouvement,

les actions menéesLes travaux de décapage, de décapage, de décapage, de décapage, de décapage, de décapage, de décapage et de décapage sont effectués automatiquement.


La vitesse d'enroulement de l'aiguille est liée à la taille du fil, à la taille du stator et à la hauteur de la pile.

Max. 500 RPM lorsque le fil est de 0,1 mm, le stator est petit et la hauteur de la pile est petite,

Min 60RPM lorsque le fil est grand, la taille du stator et la hauteur de la pile est grande,



Machines à enroulementLes avantages

1En déplaçant la buse vers le haut et vers le bas et en tournant le noyau du stator, il peut être enroulé dans n'importe quelle piste.

Par conséquent, en modifiant la procédure d'enroulement informatique,

Les enroulements peuvent être réglés sur des stators avec une hauteur de piles de noyau différente et un numéro de fente différent.

2Toute anomalie de fonctionnement et l'état de défaut sont invités à fonctionner et à maintenir dans l'homme-machine
mode de dialogue.
3Le nombre de pieds de couture peut être réglé arbitrairement par fil, et la position de 360 degrés spécifiée

Le filtrage peut être arrêté, ce qui rend le filtrage simple,confortable et raccourcit le temps de production global.

4Lors de l'enroulement, le nombre de bobines dans chaque couche peut être modifié de façon flexible pour atteindre le
le mode d'arrangement de l'enroulement de différents types de stators.

5La programmation de produits est simple et pratique, avec un logiciel dédié unique,
Un stockage de téléchargement et de téléchargement illimité, facile à maîtriser avec une simple formation.
6. puisque l'action de fente en ligne est exécutée par le système de commande à haute performance et
le servo-moteur Yaskawa, la stabilité de la position du fil émaillé en ligne
Le temps est raccourci.
7Chaque unité est normalisée, facile à remplacer et à démonter.

8Tous les outils sont très faciles à changer en 1 minute.



Veuillez cliquer sur la vidéo ci-dessous pour voir la machine fonctionner

Lors du choix d'unmachine à enrouler les aiguilles, le plus important est généralement:

S'il peut produire un enroulement stable, sans dommage et à remplissage élevé de manière constante.

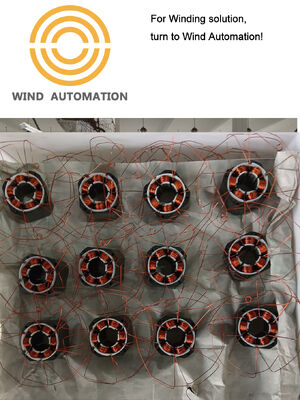

Parce que l' enroulement par aiguille est principalement utilisé pour:

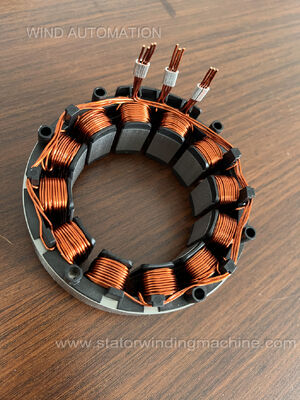

• Stateurs BLDC
• Moteurs électriques
• moteurs de drones
• moteurs servo
• moteurs d'appareils

lorsque la qualité de l'enroulement affecte directement:

• l'efficacité
• le couple
• production de chaleur
• la fiabilité

Les facteurs clés sont les suivants:

1. Précision de l'enroulement (le plus critique)

L'enroulement de l'aiguille nécessite un positionnement extrêmement précis du fil.

Points importants:

• précision du nombre de tours
• consistance de couche
• mouvement répétitif de l' aiguille
• une indication précise entre les dents

Une mauvaise précision provoque:

• champ électromagnétique arrière inégal
• déséquilibre
• les vibrations
• une efficacité moindre

Vous cherchez:

• avec une puissance de sortie supérieure à 50 W
• haute répétabilité
• contrôle d'interpolation de précision

2Protection contre les fils

C'est très important.

Au cours de l'enroulement de l'aiguille, le fil éprouve:

• le pliage
• tension
• le frottement
• accélération

Si la machine endommage l'émail:

• des courts-circuits se produisent
• la fiabilité de l'isolation diminue

Caractéristiques importantes:

• surface lisse de l' aiguille
• des guides en céramique
• voie de l'aiguille optimisée
• régulation de tension stable

Particulièrement critique pour:

• fils fins
• enroulement à grande vitesse
• Stateurs denses en épingle à cheveux

3. Capacité de remplissage des fentes

L' un des principaux avantages de l' enroulement par aiguille est:

Facteur de remplissage des fentes élevé

Un meilleur remplissage des fentes signifie:

• plus de cuivre
• une densité de couple plus élevée
• perte de cuivre inférieure

La sélection de la machine doit tenir compte:

• la plus petite ouverture de fente
• géométrie des dents
• taux de remplissage du cuivre atteignable

Certains moteurs deviennent impossibles à remonter si:

• la taille de l' aiguille est trop grande

4. Conception des aiguilles

L'aiguille elle-même est extrêmement importante.

Les dimensions des aiguilles affectent:

• taille de fente accessible
• vitesse d'enroulement
• tension du fil

Paramètres clés:

• diamètre extérieur de l'aiguille
• diamètre intérieur
• courbure
• dureté du matériau

Petite aiguille:

• un meilleur accès
• une productivité moindre

Aiguille grande:

• enroulement plus rapide
• accès moins facile

5. Nombre d'axes

Les enrouleurs d'aiguille modernes utilisent souvent:

• 3 axes
• 5 axes
• 6 axes
• Systèmes de servo multiples

Plus d'axes permettent:

• chemins de serpentine complexes
• géométries de stator difficiles
• une plus grande souplesse

Il est particulièrement important pour:

• moteurs BLDC à enroulement concentré

6Contrôle de la tension

C'est très important.

Une mauvaise tension provoque:

• enroulement en vrac
• le chevauchement des fils
• résistance incohérente
• dommages à l'émail

Les meilleurs systèmes à utiliser:

• électroniques
• rétroaction de tension en boucle fermée

7. Vitesse de production

Il est important pour la production de masse.

La vitesse d'enroulement de l'aiguille dépend de:

• accélération de l'aiguille
• vitesse d'indexation
• système d'alimentation par fil
• algorithme de commande

Mais...

une vitesse excessive peut réduire la qualité.

Les bons fabricants optimisent:

• trajectoire de déplacement
• courbe d'accélération
• suppression des vibrations

8Compatibilité avec les stators

La machine doit correspondre à:

• numéro de fente
• le stator OD/ID
• longueur de la pile
• ouverture de fente
• forme des dents

Il est particulièrement important pour:

• stators segmentés
• enroulement interne du stator
• moteurs de dépassement

9Capacité d'automatisation

Les systèmes modernes peuvent inclure:

• chargement automatique
• coupe de fils
• Traitement des terminaux
• soudage
• inspection de la vision
• commutation automatique des paramètres

Important pour:

• réduire le travail
• la cohérence

10- Capacité à gonfler des moteurs difficiles

Très important dans les moteurs avancés.

Des exemples:

• moteurs de drones
• moteurs de robots humanoïdes
• moteurs à flux axial
• Les alternatives aux épingles à cheveux
• les surcoureurs à pôle élevé

• Certaines machines ne peuvent pas gérer:

• les fentes étroites
• ouvertures profondes
• nombre élevé de dents

• ---

  11Stabilité du mouvement

  À grande vitesse:

• Les vibrations deviennent critiques.

• Une mauvaise rigidité de la machine provoque:

• saut à la corde
• couches incohérentes
• collision avec l'aiguille

• Un châssis rigide est très important.

  ---

  12. Logiciel et programmation

  Les machines à enroulement modernes reposent largement sur des logiciels.

  Un bon logiciel permet:

• Optimisation de la trajectoire
• stockage de recettes
• simulation
• changement rapide

• Les logiciels malveillants provoquent:

• débogage difficile
• long temps de mise en place

• ---

  13Maintenance et fiabilité

  C'est important pour le fonctionnement de l'usine.

  Vérifiez:

• marque de servo
• Système PLC
• pièces détachées
• accès à la maintenance
• conception de la lubrification

• ---

  14. Intégration des processus

  L' enroulement d' aiguille est souvent lié à:

• insertion d'isolation
• époxyde dispenseur
• les essais
• insertion d'un aimant
• équilibrage

• Les lignes de production intégrées améliorent la cohérence.

  ---

  15. Le plus important pour les différentes industries

  Le secteur industriel	Le facteur le plus important
  Moteur de drone	vitesse + faible dommage au fil
  Moteur électrique	remplissage des fentes + automatisation
  Un robot humanoïde	précision + densité de couple
  Moteur de l'appareil	coût + stabilité
  Moteur médical	la consistance + la propreté
