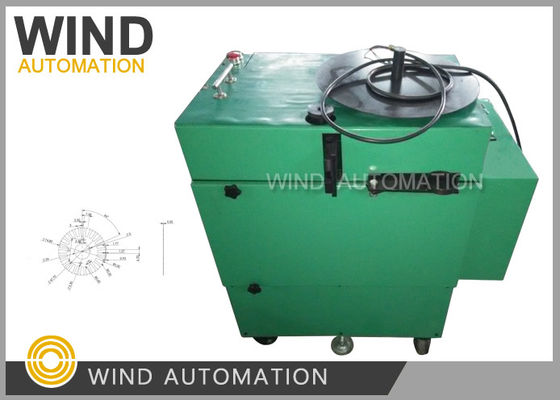

Moteur de ventilateur à rotor externe Stateur machine à insertion de papier à fente WIND-IP-3

Moteur de ventilateur à rotor externe Stateur machine à insertion de papier à fente de ligne WIND-IP-3

Applications:

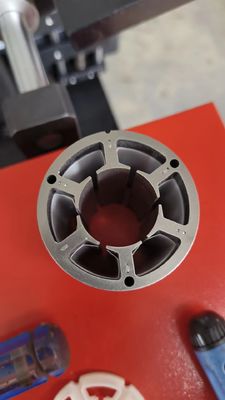

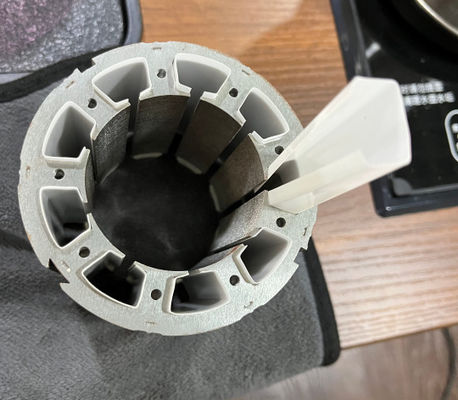

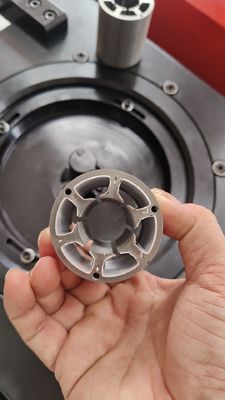

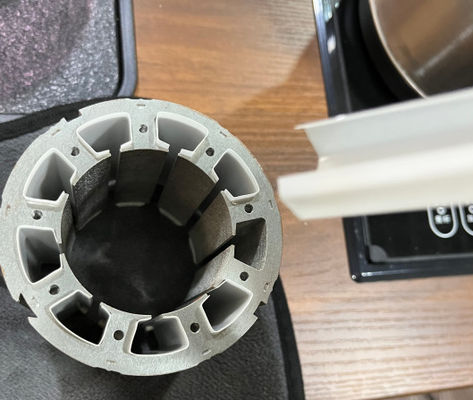

Cette machine à insertion de papier forme, couper et insérer le polyester de papier isolant à la fente du stator du moteur BLDC,

le procédé consiste à former, couper, insérer, indexer vers la prochaine fente,

répéter l'action jusqu'à ce que toutes les fentes d'armature fixées soient terminées,

1Cette machine de formation et d'insertion de papier se compose d'un ensemble de moteur de 0,75 kW, d'un réducteur avec frein, d'un ensemble de courroie d'alimentation en papier et d'une boîte d'alimentation composée d'engrenages enroulés, d'un ensemble d'outils,un placard ainsi qu'un châssis de carrosserie.

2Cette machine d'insertion de fente adopte une action entièrement mécanisée. La boîte d'alimentation alimente le papier isolant dans l'outillage, équipé d'un fond d'outillage, d'aiguilles de perçage et d'une coupe.Lorsque le papier est envoyé à la positionLe coupe-papier coupe le papier et le pousse dans le fond de l'outil, puis l'aiguille frappe, presse le papier dans l'outil, le presse, puis le frappe,pour insérer du papier formé dans le corps de la pièceAprès cela, l'aiguille retourne, le diviseur tourne, l'engrenage avance. Une fente est terminée, puis insérer la deuxième fente.et il s'arrêtera automatiquement après un cycle.

3.Cette machine d'insertion de papier d'isolation peut faire automatiquement l'insertion de papier, le chargement et le déchargement sont effectués manuellement.La largeur doit être égale à la longueur de la pile de la pièce.

4.Cette machine de revêtement de fente de stator au moteur BLDC convient à la pièce de travail de stator avec 8 ~ 48 fentes. Elle peut faire l'alimentation automatique du papier, le formage et le tournage d'angle. Le papier doit être inséré correctement dans la fente.

Question du constructeur de moteur:

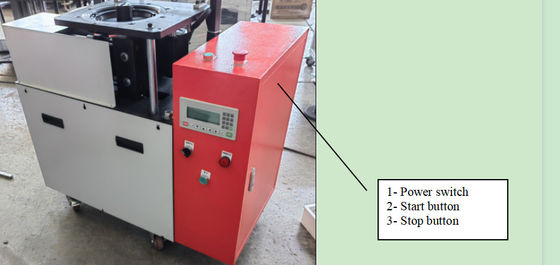

Avez-vous un manuel d'instructions sur la façon d'utiliser la machine d'insertion de papier

Réponse de l'automatisation éolienne

Il est également responsable de l'organisation de manifestations contre la criminalité.

Veuillez cliquer sur la photo ci-dessous pour voir le moteur du ventilateurr machine d'insertion de papier de travail vidéo
