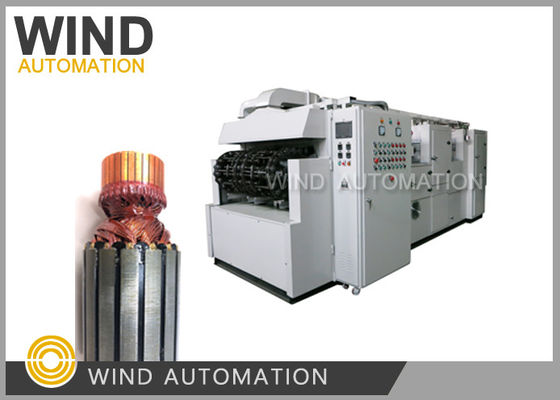

Système de vernis à goutte à goutte pour revêtement des rotors et des différentes bobines

Système de vernis à goutte à goutte pour revêtement des rotors et des différentes bobinesLe groupe WINDZDG

• Spécification

• La chaîne principale adopte une chaîne droite spéciale: l'envergure de la chaîne = 76,2 mm
• Distribution des postes de travail: 120 postes de travail au total, 15 postes de chargement et de déchargement, 25 postes de préchauffage, 4 postes de refroidissement par air, 2 postes de goutte à goutte de vernis,Stations de nivellement 4 pièces, 15 stations de gel à basse température, 39 stations de durcissement, 15 stations de refroidissement.
• L'appareil adopte le broyeur à vis Ø16, applicable à deux modèles d'armature.
• Étape 1 station une fois.Le temps de goutte à goutte du vernis et le temps de cycle peuvent être réglés et affichés.
• La pièce commence à tourner avant de disparaître le goutte-à-goutte, et la vitesse est réglée par l'onduleur.
• La partie de goutte à goutte du vernis adopte une pompe péristaltique de précision, équipée de 4 ensembles de pompes (deux pompes sur les côtés gauche et droit).
• La température de travail du tunnel de durcissement est réglable (≤ 150°C).
• L'appareil de chauffage électrique est équipé d'un ventilateur à air chaud. Le tube de chauffage est à nageoires et a une longue durée de vie (généralement de 5 à 8 ans).qui est sûr et fiable.
• Le contrôle de température adopte des instruments de contrôle de température intelligents avec fonction d'alarme de surchauffe et peut contrôler indépendamment chaque zone de chauffage.
• L'équipement est équipé d'un ventilateur d'échappement centrifuge, qui effectue le traitement des gaz d'échappement et des gaz d'échappement sur la zone de goutteillage du vernis et sur la zone de chargement et de déchargement.
• La machine est contrôlée par PLC et peut compléter automatiquement tous les processus, sauf le chargement et le déchargement.
• Énergie: système à quatre fils en trois phases, AC380V/50Hz; puissance totale d'environ 38Kw.

• MUne configuration

• Produitsestimation

En supposant que le temps de cycle est de 90s dans une étape, le temps de réchauffement de la pièce ≈38min, gel ≈23min, et le temps de durcissement ≈60min; Si vous travaillez 10 heures par jour, la machine peut fonctionner 3,3 cercles,mais il n'y a pas de sortie dans le premier cercleAlors...

puissance quotidienne = (3,3-1) cercle × 120 stations × 2 côtés = 550 pièces

Si le temps de cycle et les heures de travail sont modifiés, la production changera en conséquence.
