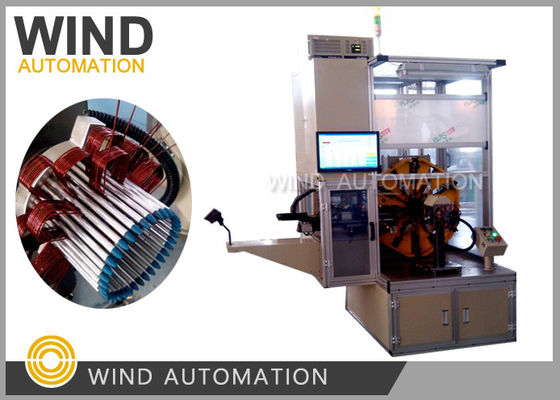

Générateur machine automatique de remontage à ondes alternateur remontage à bobine

Générateur machine automatique de remontage à ondes alternateur remontage à bobine

1. procédé de fonctionnement de la machine à enroulement à ondes

• Fil de bande passante
• Ajustez la forme de l'enroulement selon les paramètres d'enroulement requis.
• Appuyez sur le bouton de démarrage, la machine fera automatiquement le processus d'enroulement.
• Décharger le moule et le transférer à la station d'insertion de la bobine.

2Introduction à la gare

• Alimentation automatique par câble
• L'écran peut surveiller tout l'état de fonctionnement de la machine à enroulement à ondes.
• Rapide changement de conception d'outillage en 20 min.
• Le mécanisme de verrouillage de la forme enroulée est un dispositif de démontage rapide, facile à utiliser.
• La longueur d'alimentation du fil peut être réglée en conséquence.
• Enroulement séparé pour les enroulements à couches impaires et à couches paires
• Le cycle de remontage est de 46-60 s/pc.

3. Configuration de la machine

Nom de l'entreprise

En raison des différentes méthodes d'enroulement, une machine d'enroulement à ondes est tout à fait suffisante pour l'enroulement 4X6T,

tandis que deux machines à enroulement à ondes sont nécessaires pour effectuer un enroulement 5X5T ((8 enroulements parallèles) afin de répondre à la productivité requise des équipes.

Cela signifie qu'une machine à enroulement à ondes devrait changer d'outillage si elle fait tourner des stators 5X5T.

Cliquez sur le lien ci-dessous pour voir la vidéo de l'enroulement de l'onde du stator du générateur
