Détails sur le produit:
|
Condition: | Nouveau | Enroulement de bobine de champ: | Le câble est alimenté, le câble est redressé, le câble est alimenté, le câble est plié, |
---|---|---|---|
Efficacité de l'enroulement: | 15 à 30 pièces par pièce, 2000 pièces par 8 heures. | Rotation: | Servo-moteur Delta ou Simens |
Contrôleur: | PLC | HMI: | L'écran peut définir le paramètre |

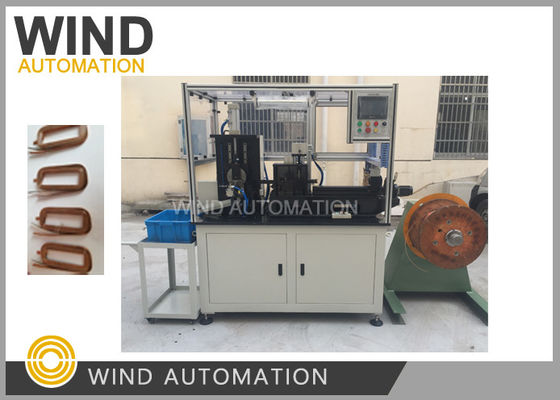

Entièrement automatiqueFEnroulement de bobine de fermachine WIND-PCW-F3
Mprocédé de travail de l'achine
La machine peut enrouler automatiquement la bobine de champ avec le processus ci-dessous en continu,
Alimentation automatique du fil→ redresseur de fil → borne de démarrage de courbure→ alimentation du fil I,→ pliage→ alimentation en fil II→ pressage du fil à l'outillage→ formage→ alimentation en papier et enroulement en torsion→ découpe de fil→ découpe de papier→ déformation en torsion→ déchargement,
Production: environ 15 à 30 pièces par poste, environ 2000 pièces par quart d'heure
Construction de machines
1. mécanisme de redressement des fils,
Composé de deux ensembles de redressement des roues de guidage dans la direction X, Y
Et le cylindre, le cylindre tire le fil pour le redresser.
2. Mécanisme d'alimentation par fil
Servo-moteur Delta entraîne le module d'alimentation du fil pour alimenter le fil,
la longueur d'alimentation du fil peut être réglée sur l'écran, et la limite de fente de fil peut s'assurer
La trace du fil est correcte.
3Le mécanisme de flexion de la borne démarre.
Utiliser le cylindre pour entraîner la poulie pour plier le terminal de démarrage,
La direction de flexion peut être à gauche ou à droite
4Mécanisme de flexion du fil
composé d'un dispositif de fil de presse et d'un dispositif de flexion,
la direction de flexion peut être à gauche ou à droite
Avec un coupeur spécial dédié à la bobine de champ
Le mécanisme d'enroulement de la bobine est constitué d'un dispositif de fil de presse entraîné par un cylindre,
dispositif de rotation entraîné par un servo-moteur Delta avec une partie de transmission du réducteur,
Utilisateur, dispositif de pince à outils, dispositif d'éjection.
Le mécanisme d'alimentation du fil alimente le fil courbé à la position fixe de l'outillage,
le dispositif de pressage du fil commence à presser le fil, le dispositif de rotation tourne,
Lorsque le papier est tourné vers la position fixe, il est alimenté.
et continuer à tourner à la position fixe, et couper le papier, tourner pour enrouler la bobine.
Le dispositif de serrage de l'outillage est lâché, la bobine de la nageoire sort et est répétée depuis le début.
7. Dispositif de guidage en papier
Composé d'un support de papier, d'un moteur d'alimentation en papier et d'un dispositif de presse à papier
8Le cadre de la machine est en aluminium avec du verre organique.
Simens ou Delta PLC
Servo moteur delta
Écran tactile Weinveiw
Poids: environ 650 kgDimension de la machine: 1500 mm x 900 mm x 1700 mm3
