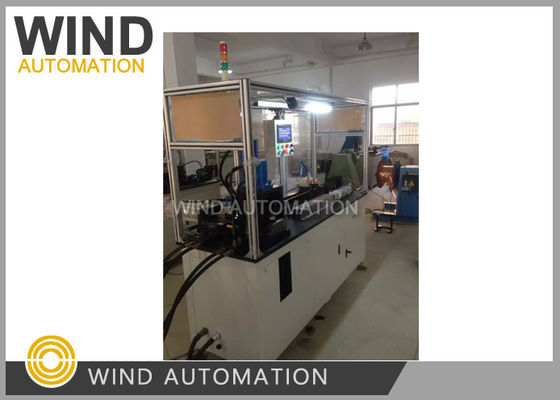

Machine de remontage automatique à bobine à épingle à cheveux WIND-AWF

Entièrement automatiqueUnFabricant de bobines d'induit (épingle à cheveux)WIND-AWF

MProcessus de fonctionnement de la machine

La machine peut former automatiquement l'épingle à cheveux avec le processus suivant en continu :

Déroulage automatique du fil → Alimentation du fil → Redresseur de fil → Pressage du fil →

Éliminateur d'émail latéral → Éliminateur d'émail de largeur de fil → Tirage du fil → Coupe du fil

→ Courbure du fil → Formage du fil par poinçonnage → Déchargement,

Production : environ 3s à 5s par pièce,

L'outillage peut être facilement changé pour six bobines d'induit

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 La forme du fil émaillé doit être modifiée en forme de fil nu

5 – M154105507 La forme du fil émaillé doit être modifiée en forme de fil nu

6 – MBD-7G

Construction de la machine

1. Dispositif de déroulage automatique du fil

2. Mécanisme de redressement du fil,

Composé de deux ensembles de roues de guidage de redressement dans les directions X et Y

Et d'un vérin, le vérin tire le fil pour le redresser.

3. Mécanisme d'alimentation du fil

Le servomoteur Delta entraîne le module d'alimentation du fil pour alimenter le fil,

la longueur d'alimentation du fil peut être réglée sur l'écran,

et la longueur d'alimentation du fil maximale est de 500 mm

4. Mécanisme d'élimination de l'émail

L'éliminateur d'émail est composé de deux structures,

Éliminateur d'émail latéral et éliminateur d'émail de largeur

L'éliminateur d'émail latéral utilise 3 couteaux en gemme pour tourner et enlever l'émail sur le côté

L'éliminateur d'émail de largeur utilise deux couteaux pour gratter dans des directions opposées

et contrôler/limiter la profondeur de la rayure

La fonction d'élimination de l'émail peut être activée/désactivée sur l'écran tactile.

5. Mécanisme de coupe

Le mécanisme de coupe est composé d'un dispositif de pressage du fil et de coupe du fil,

Avant la coupe, le vérin de pressage du fil et l'outillage de pressage pressent le fil pour l'empêcher de bouger,

Puis coupez le fil avec quatre couteaux, en même temps vous pouvez enlever les bavures si elles se produisent

6. Mécanisme de pliage du fil

Composé d'un dispositif de pressage du fil et d'un dispositif de pliage entraîné par des vérins

et d'un dispositif de formage par poinçonnage entraîné par un système hydraulique.

Après le formage, décharger l'épingle à cheveux automatiquement lorsque le vérin de pliage du fil revient.

Simens ou Delta PLC

Servomoteur Delta

Écran tactile Weinveiw

Vérin Airtac

Poids : environ 850 kg

Dimensions de la machine : 1 800 mm x 750 mm x 1800 mm³

La machine et le dispositif de déroulage du fil doivent avoir une distance de 3000 mm
