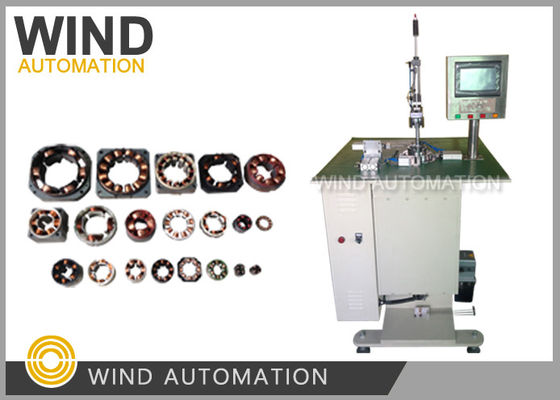

Roupilleur d'aiguille à 4 axes CNC Cam indexant fil mince en dessous de 0,8 mm Stator
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Contrôleur: | 4 axes CNC |
|---|---|---|---|
| Le poste de travail: | Station simple | Émetteur-récepteur: | Sous 0,8 mm AWG24 |
| De type automatique: | Entièrement automatique | Couleur de machine: | Blanc ou selon les exigences du client |
| Après-venteVite de vente: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | ||
| Surligner: | enrouleur d'aiguille,machine à enroulement bldc |
||
CNC 4 axes cam indexation fil mince en dessous de 0,5 mm Stator machine de remontage d'aiguillePour les appareils de surveillance de l'environnement
Les États membresApplication du projet
moteur à capuche, moteur à frissons, servo-moteur, moteur sans pinceau, moteur pas à pas, moteur ventilateur,
Moteur de ventilateur sans lame, moteur de chaise de massage, moteur d'outil électrique et autres types de moteurs à courant continu sans balai.
(2) LesAvantages concurrentiels
Cette machine peut enrouler 3 fentes à la fois.
(6 emplacements en 2 fois, 9 emplacements terminés en 3 fois)
(3) Les produitsParamètre
| Diamètre du fil | 0.1 mm à 0,8 mm (AWG20 à AWG38) |
| Station de travail | Station unique |
| Identifiant du stator | 12 mm à 80 mm |
| Stateur OD | 20 mm à 100 mm |
| Hauteur de la pile du stator | de 3 mm à 70 mm |
| Les machines à sous | 2 à 24 fentes |
| Vitesse | Pour les véhicules à moteur à combustion |
| Énergie électrique | 220 V, 50 Hz |
| Dimension | Pour les pièces détachées: |
| Le poids | environ 330KGS |
Le nombre de personnesConfiguration
Contrôleur: CNC à 4 axes
Barre à vis de guidage: TBI
Écran tactile: Weinview 7'
Moteur principal (enroulement): Servo-moteur Mige 1,2 kW
Moteur d'arrangement: réducteur Shenli
Moteur d'indexation:Kangrun 34HY9401-32B moteur pas à pas (entraînement à cames)
Capteur: Panasonic
Apporte d'alimentation par commutateur: puits moyen
Les roulements: NSK
Les échantillons suivants sont nécessaires pour la fabrication et la mise en service des machines:
1- Stator pile 5 pièces sans enroulement
2Stateur de plaie 1pc
3Un rouleau de fil de cuivre suffit à enrouler 15 stators.
Applications typiques du BLDC
Le moteur BLDC a un large éventail d'applications, telles que l'automobile, les outils, le contrôle industriel,
En général, le BLDC peut être divisé en trois objectifs principaux:
Application de charge continue, application de charge variable, application de positionnement
1Application de charge continue
Ce type d'application est principalement utilisé dans les domaines qui nécessitent une certaine vitesse de rotation, mais ont une faible
exigences relatives à l'exactitude de la vitesse de rotation, telles que les applications telles que les ventilateurs, les pompes,
Ce type d'application est généralement relativement peu coûteux et consiste principalement en un contrôle en boucle ouverte.
2Application à charge variable
Cette catégorie concerne principalement les applications où le régime du moteur doit changer dans un certain
Dans de telles applications, il existe des exigences plus élevées en ce qui concerne les caractéristiques de vitesse élevée et les performances dynamiques.
les caractéristiques de réponse du moteur.
Dans l'industrie automobile, le contrôle de la pompe à huile, les contrôleurs électriques, les contrôles du moteur et les
Les outils électroniques sont également de bons exemples.
Dans ce domaine, les dispositifs de rétroaction motrice sont souvent utilisés pour la fabrication d'appareils électroménagers, comme les centrifugeuses, les pompes, les bras robotiques, les gyroscopes, etc.
utilisés pour former des boucles semi-ouvertes et des boucles fermées pour le contrôle. Cela nécessite des algorithmes de contrôle complexes,
L'augmentation de la complexité du contrôleur augmente également le coût du système.
3. Application de positionnement
La plupart des applications industrielles de contrôle et d'automatisation relèvent de cette catégorie.
Les systèmes de transport de marchandises, tels que les engrenages ou les bandes transporteuses, sont souvent utilisés, de sorte que le système a des exigences particulières en ce qui concerne les
la réponse dynamique et le couple du régime du moteur, et ces applications peuvent également devoir changer
Le moteur peut fonctionner en vitesse constante, accélération, réduction
La charge est donc plus élevée sur les
Généralement, ce type de commande utilise une commande en boucle fermée, même avec le couple, la vitesse et la position
Le codeur photoélectrique et certains équipements de synchronisation peuvent être utilisés.
Parfois, ces capteurs sont utilisés pour mesurer la position relative et
Il existe de nombreux contrôles de processus, des contrôles mécaniques, et
Les contrôles de transport relèvent de cette catégorie.
En général, les moteurs sans balai ont des rapports de couple/vitesse élevés, de bonnes caractéristiques dynamiques, un rendement élevé,
longue durée de vie, faible bruit, large plage de vitesses et facilité de fabrication par rapport à la brosse classique
Les caractéristiques sont excellentes, en particulier la puissance de sortie par unité de volume.
Ces excellentes caractéristiques permettent de l'utiliser dans des applications sensibles à la taille et au poids.
le BLDC a un très large éventail d'applications dans le domaine du contrôle industriel, de l'industrie automobile,
l'aérospatiale et tout!
