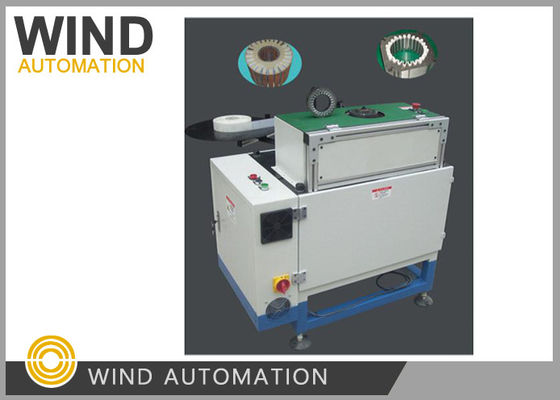

24 Machine d'isolation à fente Générateur de stator Insérateur de cellule à fente

Générateur Stateur Fente de cellule Insérateur machine d'insertion de papier isolant WIND-100-SI

Application du projet

Cette machine de formage et d'insertion de cellules de fente WIND-100-SI forme de papier d'isolation de stator coupé et

en introduisant du papier isolant pour l'isolation des cellules moteur à induction telles que la pompe, le ventilateur de plafond, le compresseur,

Les moteurs de capuche.

Avantages concurrentiels

Efficacité de 0,5 à 0,7 seconde par fente

Économiser le coût de la main-d'œuvre par rapport au processus de production de formation de papier et d'insertion manuelle

La longueur du pliage du bord et la longueur du papier isolant peuvent être ajustées

Paramètre

Épaisseur stratifiée du stator: 10 mm-100 mm

Diamètre extérieur maximal du stator: Φ 200 mm

Diamètre du stator: Φ 15 mm à Φ 90 mm

Hauteur du bord plié: 2,5 mm-5 mm

Épaisseur maximale du papier isolant: 0,3 mm

Longueur d'alimentation: 12 mm-45 mm

Temps d'accrochage: 0,5 à 0,7 s/slot

Pour les véhicules à moteur électrique

Puissance: 0,75 kW

Productivité de la machine: environ 1500 pièces/8h

Pour les véhicules à moteur à commande autonome:

Poids: ≈ 150 kg

Cliquez sur la photo ci-dessous pour voir la vidéo
