Comment améliorer l'expérience utilisateur des fabricants de moteurs pour le soudage de collecteurs d'induit

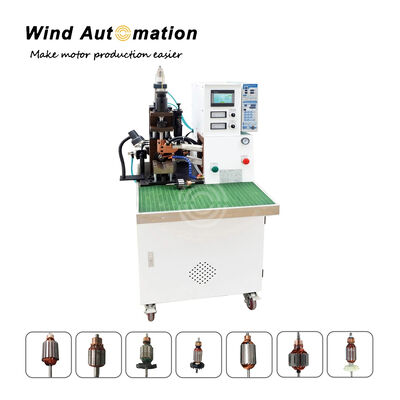

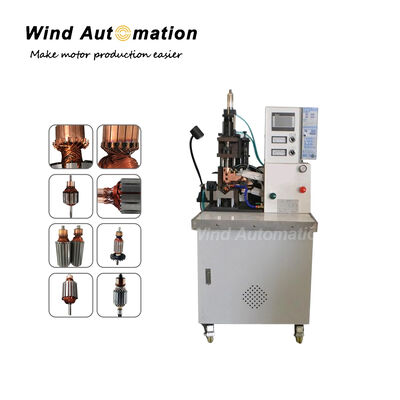

Machine de soudage par points CC pour bobinage d'induit, collecteur, soudage à chaud, WIND-DC-CW003

(1) Application :

Induit de moteur PMDC avec collecteur à crochets, collecteur à risers

(2) Avantages :

La seule différence que je vois avec le nouveau soudeur est une fonction de sécurité que j'apprécie.

Le nouveau soudeur ne fonctionnera pas si le refroidisseur d'eau n'est pas allumé, contrairement au soudeur que nous avons acheté l'année dernière qui fonctionnera sans.

L'ancien soudeur fonctionnera jusqu'à l'alarme de haute température si un employé oublie d'éteindre le refroidisseur d'eau.

Il est arrivé en surchauffe plusieurs fois parce qu'un employé oublie d'allumer le refroidisseur.

Sinon, tout fonctionne bien. Merci

Wind Automation Solution

Merci beaucoup pour votre retour détaillé !

Après discussion,

Pour que le premier soudeur ait la fonction que le soudeur

ne fonctionnera pas si le refroidisseur d'eau n'est pas allumé,

Les deux premières machines de soudage WIND-DC-CW003 ont été utilisées par un fabricant de moteurs de voiture qui produit des moteurs et les fournit à BMW. Ils utilisaient des machines de soudage importées d'Italie et d'Angleterre et

la WIND-DC-CW003 fonctionnait en machine de secours. Après plusieurs mois de test, l'utilisateur a constaté que le résultat et la qualité du soudage

étaient identiques à ceux des machines de soudage importées et a commandé 1 pièce de plus trois ans plus tard.

L'alimentation CC à onduleur haute fréquence est une tendance dans le soudage de collecteurs. Certains fournisseurs disent qu'ils utilisent

la haute fréquence, mais en réalité ils utilisent 2 kHz, tandis que Wind Automation peut atteindre 15 kHz, avec une alimentation CC réelle et pure

qui assure une qualité de soudage constante !

(4)

Paramètres de la machine de soudage :

Diamètre du fil : 0,01 ~ 1,2 mmDiamètre extérieur de l'induit : 20 ~ 100 mm

Hauteur de la pile de l'induit : 10 ~ 100 mm

Diamètre extérieur du collecteur : 8 ~ 70 mm

Source d'air : 5 ~ 7 KG/cm2

Puissance de soudage : 10 ~ 30 KW

3 phases AC 380V 50 ~ 60 Hz

Poids : environ 350 KGS

Alimentation de soudage : haute fréquence 15 kHz auto-développée par Wind Automation, 500 ~ 5000 A

Système de contrôle : PLC Mitsubishi Japonais

Contrôle d'indexation : système de positionnement servo Mitsubishi Japonais, écran tactile 7 pouces

(5)

Caractéristique :

Machine de soudage par points de collecteur, soudage à chaud pour fils fins ou gros, soudage par onduleur haute fréquence et empilage à chaud de collecteurs avec fils fins et gros, avec dispositif de refroidissement séparé (agit comme un conditionneur)Comment obtenir une bonne qualité de soudage, vérifiez les quatre facteurs ci-dessous

1. Réglez le courant de soudage sur un courant approprié

2. Pression correcte sur la zone de soudage

3. Temps de soudage

4. Résistance du conducteur, elle est liée à la zone de contact de l'électrode

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo

Cette machine de soudage par points CC pour collecteurs d'induits est un appareil spécialisé pour le soudage de rotors de moteurs, utilisant le courant continu (CC) pour le soudage par résistance. Comparée aux machines de soudage par points CA traditionnelles, elle utilise une technologie CC ou à onduleur de moyenne fréquence, offrant des avantages tels qu'une vitesse de réponse rapide, une utilisation élevée de l'énergie et un soudage stable et précis. Elle réduit efficacement la déformation de la pièce et assure une qualité de soudure constante.

Composants clés et principe de fonctionnement La machine de soudage par points CC pour induits se compose généralement des composants clés suivants : Système d'alimentation : C'est le cœur de l'équipement. Il comprend généralement un redresseur, un filtre, un onduleur et un module de contrôle. Sa fonction est de convertir l'alimentation CA d'entrée en un courant de soudage CC stable et contrôlable. * Système de contrôle : Responsable de la définition et de la surveillance des paramètres de soudage (tels que le courant, le temps et la pression) et du contrôle précis du processus de soudage selon un programme prédéfini. L'équipement moderne dispose généralement de plusieurs modes de contrôle, y compris le courant constant, la tension constante et la puissance constante, ainsi que des fonctions d'autodiagnostic. * Actionneur de soudage : Comprend des pinces, des électrodes, etc., utilisés pour maintenir la pièce et appliquer la pression de soudage. L'équipement automatisé intègre également un système de liaison multi-axes et une structure de serrage rotative pour s'adapter aux besoins de soudage de rotors de différentes spécifications. Le flux de travail de l'équipement implique généralement le placement de la pièce de rotor à souder dans la position désignée, et l'équipement complète automatiquement l'ensemble du processus de serrage, de positionnement, de rotation, de soudage et de déchargement.
