Comment bandage Stator bobine machine de laçage pour le cadre de taille inférieure à 110 cordon cousu tricoté

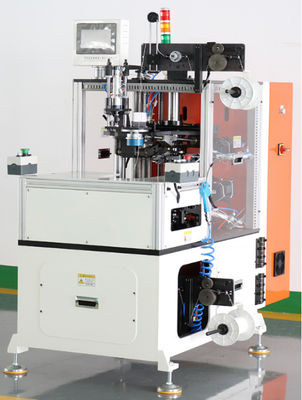

La machine à bandage à double face WIND-120-CL

1.Paramètre

2.Avantages en matière de performance

Dents de protection pour éviter tout dommage à la doublure de fente

1) La machine à bandes à bobine à double face se compose de la partie de base, de la partie du crochet supérieur, de la partie du crochet inférieur,

et pièces d'alimentation en fil

2) La machine à bandes adopte le contrôleur de mouvement Schneide pour contrôler le système de servo,

et l'interface homme-machine facilite le réglage des paramètres;

3) Temps de cycle de la liaison ≤ 1S/slot,

L'étanchéité du fil de liaison répond aux exigences du client,

d'une épaisseur n'excédant pas 2 mm,

4) Différentes épaisseurs de stator peuvent être rapidement réglées pour la production en 5 minutes

5) Pour les stators de différentes dimensions, les outils peuvent être changés rapidement, avec un temps d'environ 20 minutes

6) Chaque partie de l'équipement dispose de fonctions de débogage distinctes et

équipé de boutons de débogage pour un débogage facile

6) La section d'indexation est entraînée par des servomotors Schneide et

peut être réglé pour la fente par la fente de liaison et la fente de saut de liaison

8) La broche est entraînée par un servo-moteur Schneide, et la vitesse peut être réglée

9) L'angle de l'aiguille est entraîné par un servo-moteur Schneide, et l'angle peut être réglé librement;

10) Avec alimentation automatique du fil, coupe automatique du fil, dispositif de tension, force de tension visible,

et tension de liaison réglable

11) Port réseau réservé pour le débogage à distance et l'accès au MES à distance

12) Adoption d'un mécanisme de protection de la sécurité, fonctionnement en position debout et un bouton pour démarrer

• Chargement et déchargement faciles pour les stators lourds
• Laçage à un seul côté
• Niveau de qualité élevé du procédé de laçage
• L'ensemble du cycle de travail est entièrement automatique, à l'exclusion du chargement et du déchargement manuels
• Intégrables dans une ligne de production
• Pas besoin de changer les outils pour différentes longueurs de pile, seul réglage mécanique nécessaire
• Différents modes de laçage disponibles, laçage fente par fente, laçage sans fente ou laçage de luxe

Cette machine à tricoter à bobine de stator est pour la dentelle les bobines d'extrémité du stator côte à côte,

est un procédé de fabrication de grands moteurs à induction moteur AC couvrant cadre 112, 132, 160

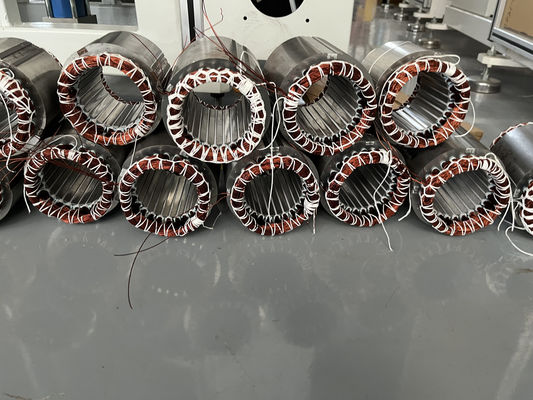

Le laçage des bobines de stator est le processus de fixation serrée des extrémités de bobine de champ d'un stator de moteur électrique avec un cordon cousu,

également appelée tresse de bobine de stator moteur.

Application de la machine à nœud en bobine à stator:

Le laçage est généralement utilisé sur des moteurs à longue durée de vie ou à haut rendement tels que certains moteurs à induction où le coût de défaillance est élevé.

Paramètre de la machine à nœud à bobine de stator:

1. Dimensions des stators

L'outillage est lié au stator OD,

Quand la surdose du stator est la même, vous n'avez pas besoin de changer d'outillage,

-Diamètre extérieur maximal: 140 mm

-Diamètre intérieur maximal: 90 mm

- Longueur du noyau: 10 à 90 mm

- hauteur de bobine: Cam de la machine est liée à votre hauteur de bobine des deux côtés

2Le cordon de liaison

Le cordon circulaire est largement utilisé,

Pourriez-vous prendre une photo du cordon de liaison plat pour que nous puissions vérifier?

3. Changement d'outil

Oui, le changement d'outillage et de programme peut être fait en 20 minutes.

et le travailleur doit régler les aiguilles en hauteur et en position pour la machine standard que nous avons citée,

Si vous voulez ajouter une fonction spéciale, la machine sera faite sur mesure et coûtera plus cher,

Applications:

Pour le générateur, la pompe à eau profonde, l'isolation de la fente du moteur en trois phases

Les avantages:

1.Utilisez le stator côté intérieur Diamètre pour faire le positionnement, facile à changer l'outillage

2Trois servomoteurs assurent le réglage facile de la machine et le laçage en douceur.

Un servomoteur contrôle l'indexation du stator

Un servo-moteur contrôle le mouvement de la buse (la buse guide le cordon cousu)

Un servomoteur contrôle le mouvement mécanique de toute la machine

3Une des machines les plus vendues dans la fabrication de moteurs à induction.

Mise à niveau annuelle par utilisateur local, avis du constructeur du moteur
