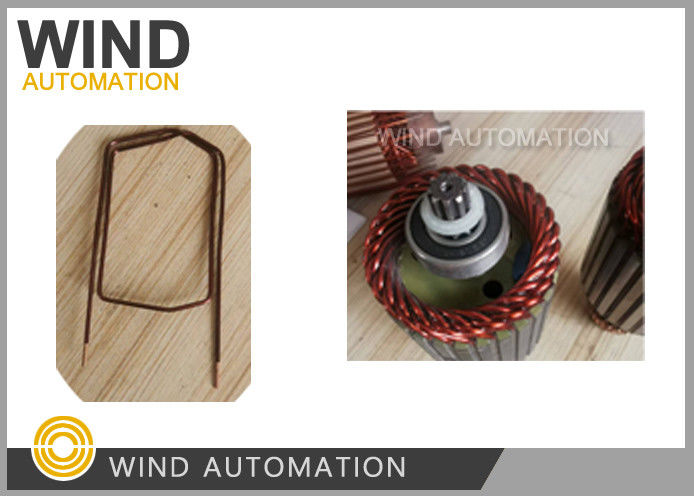

Les rouleaux d'armature de démarrage et les épingles
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Facteur critique: | Les épingles à cheveux en forme correspondent à l'identifiant de l'armure, à l'ordre d'origine, à la | Station de travail: | Machine combinée |
|---|---|---|---|
| Taille du fil à manipuler: | 3 mm*8 mm, AWG9, AWG0 | Processus de formage des épingles: | Coupe, décapage, formage |
| Temps de cycle: | Temps de cycle lié à la longueur du fil | Code du SH: | 84798110 |
Conducteur de formage à épingle à cheveux en bobine épingle à cheveux en bobine rectangulaire machine de formage automatique série WIND-AWF
Les États membresApplications:
Démarreur pour voitures à basse tension
(2) LesLes avantages:
|
Temps de cycle de l'épingle à cheveux |
Le temps de cycle selon la longueur et la forme du fil est de 2,5 à 5 secondes par pièce
|
|
Longueur d'alimentation |
Autres moteurs à commande automatique, réglables
|
|
Processus de formage des épingles |
Légalisation, fil d'alimentation, retrait de l'émail (médian temps fil de presse), découpe, formage (trois cylindres pour couper, former et tordre U)
|
(3) Les produitsProcessus de formage:
1Charger la bobine rectangulaire dans l'unité d'alimentation automatique.
2. Légalisation de la bobine
3- Décapage sur le côté plat et le côté inférieur de la bobine
4- Décapage du côté gauche et droit de la bobine Méthode de meulage ou méthode de découpe
5. Formation de chamfer en bobine
6. Servo moteur d' alimentation
7. Coupe de bobine ️ Longueur requise
8. Formation en U
9. Formation finale de la forme de torsion
10Envoyez la dernière épingle au parachute de gravité.
Le nombre de personnesLa configuration:
1Mitsubishi PLC, écran tactile de 10 pouces.
2- Taiwan HIWIN guide linéaire et module, ligne de servo-moteur Delta.
3- Réducteur planétaire de précision.
4Parties pneumatiques et soupapes électromagnétiques de Taiwan AIRTAC.
Hairpin formant pour l'armure de démarrage est l'un des processus de fabrication de l'armure et ci-dessous les informations sont nécessaires pour vérifier lorsque vous envoyez une enquête
| 1. dessin du conducteur en forme | Pour vérifier la taille du conducteur et de l'angle de taille R |
| 2- dessin de laminage de l'armure | Pour vérifier l'adaptabilité du fil formé qui sera inséré dans la fente de l'armature à la machine ou à la main |
| 3. échantillon d'armature avec fil formé inséré | Pour vérifier et produire l'outillage selon l'échantillon réel |
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
