Commutateur machine à sous-couper CNC pour couper moteur à courant continu Armature Mica indexation manuelle
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Positionnement: | Indexation |
|---|---|---|---|
| Le poste de travail: | Une gare | Couleur de la machine: | Blanc ou selon les exigences du client |
| Coupe des fentes: | 2 à 99 emplacements | Entaillage de la vitesse: | 1 seconde / fente |
| Code du SH: | 84581100 | Certificat: | Pour la CE |
Machine de sous-coupe du commutateur pour couper l'armure du moteur à courant continu
Spécification de la machine de sous-coupe WIND-ZCN072C-5
La machine de coupe sous-coupe du commutateur WIND-ZCN072- Je vous en prie.:
Cet appareil est composé d'un corps de machine principal, d'un point de tête fixe, d'un point de tête réglable, d'un dispositif de régulation numérique, d'un dispositif de régulation numérique, d'une plate-forme de contrôle numérique et d'un dispositif de composants de contrôle numérique.
L'équipement est composé de la machine principale, d'un pouce fixe, d'un pouce réglable avec serrage, d'un dispositif d'indexation CNC, d'un servo-slide et d'un mécanisme de servo-assemblage de coupe.Le commutateur sous-cote d'indexation adopte le servo moteur CNC dispositif d'indexation, après que l'alimentation et le positionnement de la tête de sous-coupe ont été positionnés par le servo CNC, l'usinage CNC automatique est effectué,et un ensemble de dispositifs de collecte des déchets et d'aspiration des poussières est équipé.
技术参数: Je ne sais pasTparamètres techniques:
- hauteur d'exploitation: 1200 mm au centre des pièces
Hauteur de fonctionnement: le centre de la pièce est à 1200 mm du sol.
- 工件铁芯直径:最大F1200mm ((顶针中心高600mm) Le diamètre de la pièce est de 1200 mm
Diamètre du noyau en fer de la pièce à usiner: φ1200 mm maximum (hauteur du centre du pouce 600 mm).
- 工件换向器 diamètre: maximumF800mm
Diamètre du commutateur de la pièce à usiner: Φ800 mm maximum.
- 工件转轴长度:3000 mm: la longueur de l'axe de roulement du produit
Longueur de l'arbre tournant de la pièce à usiner: 3000 mm.
- 変形器長さ: max. 500 mm. La longueur de l'appareil est de 500 mm.
Longueur du commutateur: 500 mm maximum.
- 刻槽 刀直径:Ф23mm, 刀离地1000mm
Diamètre de la fraiseuse à rainures: φ23 mm, fraiseuse à partir du sol 1000 mm
- 刻槽 刀转速:2800r/min, puissance 1,5 kilovt
Vitesse de coupe du fraiseur à rainures: 2800 r/min, puissance 1,5 kW
- 工件转子 poids: maximum5
Poids du rotor de la pièce à usiner: max. 5 T
9, décentraliser l'utilisation de l'électroménager, et introduire l'utilisation de l'électroménager.
Indication par servo-moteur, alimentation par servo-moteur.
Construction de machines

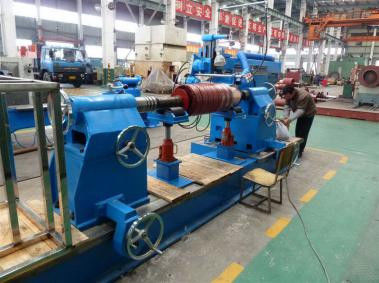

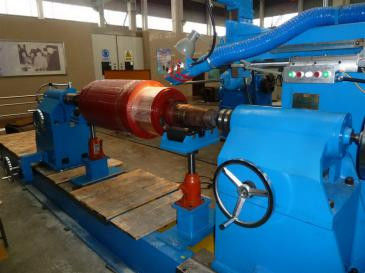

Cet équipement comporte un lit de machine, un pouce fixe, un pouce réglable avec serrage, un bélier hydraulique, une tête de gravure de puissance inférieure sur le bélier, un système d'alimentation hydrauliqueet un système de commande électrique, un ensemble de collecteurs de poussière.
Faites tourner manuellement le moteur en position et appuyez sur le bouton pour effectuer la déduction.
Spécification du sous-produit
1. diamètre du noyau en fer de la pièce à usiner ((Diamètre extérieur): max. Φ700 mm (hauteur du centre du pouce 400 mm).
2Le diamètre du commutateur de la pièce: φ125 mm, max. Φ400 mm.
4. longueur de l'essieu tournant de la pièce: 1000 mm.
5Longueur maximale du commutateur: 300 mm.
6Le diamètre de la fraiseuse est de φ23 mm. La fraiseuse est à 1000 mm du sol.
7- Vitesse de la fraiseuse: 2800 r/min, puissance: 0,5 kW.
8Poids maximal du rotor de la pièce: 1 tonne.
