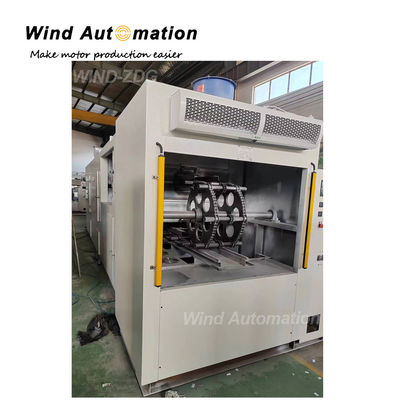

Machine de remontage de véhicules électriques pour tricycles électriques 36Slots 48Slots 54Slots Hub Moteurs
Double station E-bike PMDC roue moteur enroulement moteur sans balai moteur stator enrouleur muti bobines enroulement machine
Enroulez les 15 fils parallèles jusqu'à 0,51 mm, avec 6,8,10,12,14,15 fils parallèles pour différents moteurs de tension tels que 24,36,48,62V
Pour les 36Slots 48Slots 54Slots Hub Motors
Ce type de machine à enroulement d'aiguille est utilisé pour enrouler des bobines pour les stators à fente ouverte, les stators linéaires, en particulier les stators à fente étroite mais à taux de remplissage élevé.2 stations de travail ou 3 stations améliore considérablement l'efficacité de la machine et le cycle de production.
(1) Spécification
Station de travail | 2 |
Stateur OD | Maximum de 400 mm |
Longueur de la pile | Maximum de 100 mm |
Poids du stator | Poids maximal de 3 kg |
Portée du fil | 0.1-0.8 mm |
Vitesse de remontage | 600 tours par minute |
Le pouvoir | 8 kW |
Source d'air | 00,4 à 0,7 MPa |
Énergie électrique | Pour les appareils à commande numérique: |
Dimension | Pour les appareils à commande numérique |
Le poids | 900KG |
2) Application
Il convient à différents types de stators à fente ouverte avec un taux de remplissage élevé.
(3) Caractéristiques
Interface utilisateur conviviale
2 postes de travail pour le remontage synchrone
Efficacité et production élevées
Contrôle servo précis de l'alimentation du fil
Niveau de qualité élevé du procédé d'enroulement
Vitesse sans chargement jusqu'à 600 r/min
Fournir un service sur mesure
(4) Application
Vélo électrique, tricycle électrique, moteur à roues PMDC, moteur hub,
moteur à roues,les scooters électriques,moteur outrunner avec câbles branchés
4) Les avantages
Enroulement de stator entièrement automatique |
Enroulement, indexation, enroulement de fils parallèles avec efficacité
|
L'enroulement de fils Muti |
Dispositif de remontage avec cadre de tension peut assurer des fils parallèles
enroulement éviter de se tordre
|
Conception spéciale Outils |
Les outils précis assurent la qualité de l'enroulement et peuvent être changés
facilement pour les types de stators
|
Le fil est traité au maximum. |
0.51 mm (AWG24)
|
(5) Données techniques du stator
Stateur OD:40-265 mm
Longueur du noyau: 6 à 75 mm
Nombre de fentes: au maximum 63
Nombre maximal de fils enroulés à la fois: 15 pièces (généralement 6,8,10,12,14,15 câbles de groupe)
Temps de cycle pour l'enroulement du stator: 54 fentes, 11 pièces de fil pour un enroulement, y compris le chargement/déchargement,
Il faut 7 minutes pour 2 stators Environ 130 pièces par quart de travail (8 heures)
(6) Principales données
PLC: DELTA
Servo moteur à remontage: MITSUBISHI
Servo-moteur à indice: MITSUBISHI
Servo-moteur pour la mise en réseau de fils: MITSUBISHI
HMI: DELTA
Les boutons: SCHNEIDER
Questions et réponses:
1- Comment la machine à remontage des roues à moteur effectue l'indexation: manuellement ou automatiquement?
Indication automatique par le servomoteur Mitsubishi
2. Comment le stator du moteur du vélo électrique est-il fixé pendant le processus d'enroulement?
Par dispositif pneumatique
3. Quelle gamme de diamètres de fil de cuivre peut fonctionner votre machine (minimum et maximum)?
Ce que la machine à enroulement des bobines de muti avait fait est de 0,51 mm avec 6,8,10,12,1415 fils parallèles
4. Quelle est la plage de longueurs d'empilement que peut faire la machine de remontage?
Stateur Longueur d'empilement de 6 à 75 mm
5Est-il possible de presser et de compacter le fil de cuivre pendant ou après le remontage?
Les têtes d'enroulement dépassent au maximum 15 mm des deux côtés de la pile.
La machine à enroulement à moteur Hub machine WIND-HMW enroulement uniquement, aucune fonction de pression et de compactage,
et à mesure que la machine s'enroule compactement, les têtes d'enroulement dépassent de 15 mm au maximum des deux côtés du
La pile peut être assurée.
6La machine a-t-elle une limite dans la dimension de la largeur de la fente ouverte?
Oui, 2 mm est tout à fait OK pour le vent dans notre machine WIND-HWM
7Combien d'échantillons auriez-vous besoin pour régler la machine de remontage dans vos installations?
Environ 4 à 5 échantillons de stator
8. Quelle est la hauteur de la machine sur la zone de travail de l'opérateur?
Hauteur 750 mm
9Avez-vous fabriqué une machine pour un stator similaire?
Oui, nous avions fourni 12 pièces de machine de remontage travaillant dans ceFabricant de moteurs de vélos électriques
10. Comment est le processus de réglage pour changer le nombre de tours par bobine?
S'il vous plaît définir le nombre de tours paramètre sur l'écran tactile
11Comment le stator est-il fixé à la machine pendant le processus d'enroulement?
Est-il possible d'avoir différentes longueurs et différentes formes de l'arbre de roue du moteur
Le stator est fixé à la machine par un dispositif pénumatique pendant l'enroulement,
Si la forme du moteur est différente, les outils peuvent être changés en 1 heure
Si seulement différentes longueurs de pile, réglage mécanique est facile
