Type de redresseur: | Stateur BLDC 6 pôles, 9 pôles, 12 pôles | La façon de faire tourner le statorCertificat: | Moteur à 3 phases U V W même enroulement |
---|---|---|---|
Le poste de travail: | Trois aiguilles à station unique | Type d'automation: | Entièrement automatique |
Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |

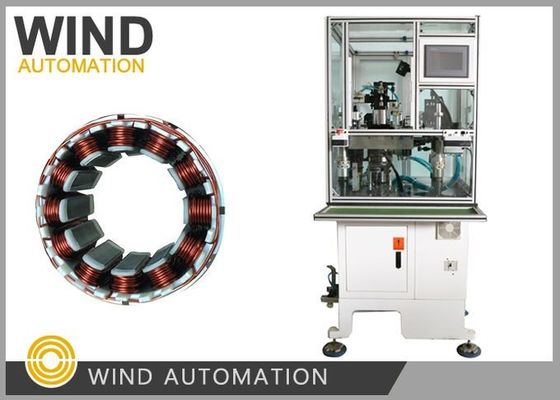

Machines à enroulement par enroulement Moteur sans balai à fente interne Stator machine de remontage d'aiguille Trois aiguilles à la fois
Cette machine de remontage est conçue pour produire un stator multi-poles en 3 phases avec une largeur de fente étroite mais un taux de remplissage élevé.À l'exception de l'arrangement automatique, la machine peut faire l'enroulement automatique, l'indexation, la couche et la finition.
(1) Spécification
Diamètre du fil | 00,08 à 1,2 mm |
Identifiant du stator | 19 à 65 mm |
Longueur de la pile | 7 à 110 mm |
Ne tournez pas. | 0 à 9999 |
Le mouvement | Pas à pas/automatique |
Numéro de fente | 6,9,12,18 (sur mesure) |
Source d'air | 5 à 7 kg/cm3 |
Le pouvoir | 2 kW |
Énergie électrique | AC 220 V, 50/60 Hz |
Le poids | 750 kilos |
Dimension | Pour les pièces de rechange, voir les notes de bas de page. |
(2)Application
adapté à différents types de stators avec une largeur de fente étroite mais un taux de remplissage élevé.
(3) Caractéristiques
Vents synchronisés sur 3 emplacements
Route de remontage en forme de rectangle
Performance de précision de l'enroulement des aiguilles
Fonctionnement entièrement programmable
Peut répondre à des exigences élevées d'enroulement
Changement rapide des outils
Paramètre d'enroulement réglable selon différents stators
(4)Configuration de la machine
Mitsubishi PLC
Écran tactile
Cylindre AIRTAC
Servo-système Delta CA et unité de commande synchrone à quatre broches
Système de lubrification
(5) Informations nécessaires pour cette enquête de la machine
Il serait préférable que le client nous envoie un dessin détaillé, y compris les informations ci-dessous.
1. dessin du stator
2. dessin de l' enroulement du stator
3. Le dessin de la distribution de l'enroulement
4Autres exigences techniques
Si possible, il serait préférable que le client nous envoie des échantillons.
Tag: machine à enroulement d'aiguille, machine à enroulement de fente, machine à enroulement BLDC, machine à enroulement de stator, machine à enroulement de stator BLDC moteur
Liste des pièces de rechange BLDC moteur stator machine de remontage WIND-3A-TSM | |||
pièces | Nom | Des spécifications. | Qu'est-ce qui est arrivé? |
1 | Ceinture à broche | Le numéro de série est le suivant: | 1pc |
2 | Ceinture de rangement | Le numéro de série est le numéro de série. | 1pc |
3 | Ceinture | Le numéro de série est le numéro de série de l'appareil. | 1pc |
4 | Fuseau | RTdépartement d'État | 2 pièces |
5 | Fuseau | RTdépartement d'État | 2 pièces |
6 | Commutateur magnétique | Le numéro d'enregistrement est le suivant: | 1pc |
8 | Roue en céramique | ¥4 | 1pc |
Les outils: | |||
1 | clé anglaise Allen | 8 pièces | 1 ensemble |
2 | Détecteur d'échappement | 13 à 16 mm | 1pc |
3 | Le tournevis de mot | 4 pouces | 1pc |
4 | tournevis Phillips | 4 pouces | 1pc |
5 | - Une clé | 8 pièces | 1 ensemble |
6 | Boîte à outils | 1pc | |
7 | Pièces à pince diagonale | 1pc | |
Partie sur mesure | |||
1 | Une buse | 1pc |
