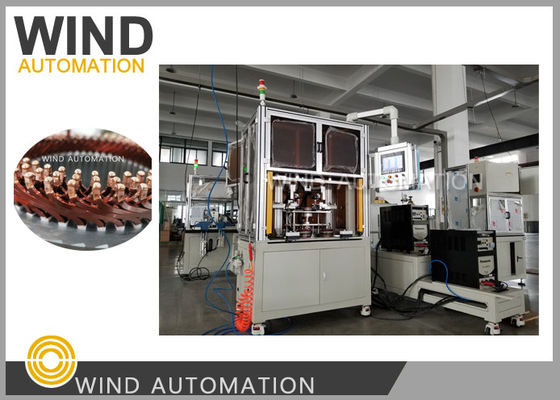

Machine de soudage à arc d'argon TIG pour stator de voiture électrique

Machine de soudage à l'arc à l'argon TIG pour conducteur de stator de voiture électrique

https://youtu.be/55ad3B7YIdI

(1) Application :

Ensemble générateur de démarrage intégré pour joint d'extrémité de conducteur à 2, 4 ou 6 couches

(2)Machine de soudage TIG Avantages :

Comparé au soudage par résistance, voici pourquoi le soudage TIG est largement utilisé dans les stators de voitures hybrides

1. Il est difficile de serrer les trois conducteurs si l'on utilise le soudage par résistance

2. Le soudage TIG est un type de soudage par fusion qui assure une connexion plus solide entre les fils de cuivre

3. La résistance de contact du soudage TIG est plus faible que celle du soudage par résistance

4. Les trois conducteurs sont positionnés vers le haut de la même manière, il est facile d'utiliser la méthode de soudage TIG

Les voitures électriques pures apparentées utilisent également la méthode de soudage TIG

(3) Machine de soudage TIG Questions et réponses :

Quel est le but de l'unité marquée ci-dessous ?

Cette unité dans la machine de soudage TIG sert à isoler le fil conducteur de la deuxième couche,

lors du soudage du fil conducteur de la première couche, la machine ne soude pas le fil de la deuxième couche,

et cette fonction est appliquée aux joints de conducteurs à 4 et 6 couches, pas aux stators à 2 couches

(4) Paramètres de la machine de fusion par soudage TIG :

Le joint de soudure peut être défini, le joint de départ peut être défini, et un réglage autonome pour la correction de soudure peut être défini

Alimentation : 220V ou 380V, 50Hz

Broche de soudage, broche d'indexation, arbre d'alimentation et arbre de levage avec servomoteur Mitsubishi

PLC : série Mitsubishi 5U

Écran tactile : WEINVEIW

Cylindre : Airtac

Pression : >0,5 MPa

Poids : environ 600 kg

Dimensions : 800*800*1500 mm

(5) Pièces de la machine de fusion par soudage TIG :

Veuillez cliquer sur la photo ci-dessous pour voir la vidéo
