Système de revêtement par fluidification électrostatique à fente d'armature Isolation par résine
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Méthode de refroidissement: | réservoir de refroidissement, tour de refroidissement, refroidisseur | Taille de l'armature: | OD inférieure à 80 mm, hauteur de la pile inférieure à 45 mm |
|---|---|---|---|
| machine de revêtement en poudre composée: | zone de préchauffage, zone de refroidissement, zone de revêtement et zone de durcissement | Type d'armature du rotor: | Armature de petite taille pour micro moteur |
| Application du projet: | les véhicules automobiles, les motos, les vélos électriques, les jouets et les petits moteurs électr | Résine de poudre électrostatique: | 3M, AKZO NOBEL Vous avez raison. |
| Type d'automation: | Entièrement automatique | Après des ventes: | ingénieurs disponibles pour l'entretien des machines à l'étranger |

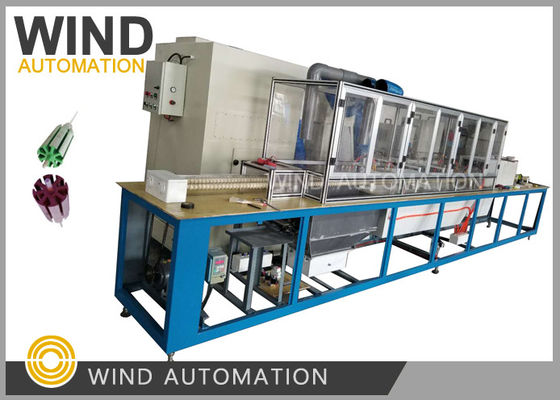

Système de revêtement fluidifiant électrostatique de la fente d'armature
Cette machine de revêtement en poudre composée d'une zone de préchauffage, d'une zone de refroidissement, d'une zone de revêtement et d'une zone de durcissement, d'un revêtement en poudre/résine électrostatique, est largement utilisée dans le revêtement isolant des micro-rotors,comme l'automobile, moto, vélo électrique, jouet et petit moteur électrique des appareils ménagers.
Applications:
| Couche isolante pour micro-rotor | automobile, moto, vélo électrique, jouet et petit moteur électrique |
| Composants du véhicule | ABS, climatisation, ascenseur de fenêtre, régulateur de siège, toit solaire et antenne, essuie-glaces et armatures de pompes à carburant |
| Véhicule en mouvement | moto, vélo électrique |
| Appareils électroménagers | outil électrique, brosse à dents électrique |
| Taille de l'armature OD | 8 mm à 60 mm |
| Résultats de l'armature par quart de travail | 2500 pièces par 8 heures pour l'armature OD de 30 mm à 40 mm |
| Classe d'isolation par résine | B, F, H 120°C, 155°C, 180°C, Pour la Chine, le local >155°C est largement utilisé |
Processus de travail:
Déhuile à haute fréquence --- refroidissement par ventilateur --- revêtement --- dépoussiérage extérieur --- durcissement --- refroidissement par air
machine de revêtement par résine électrostatique composée d'une zone de préchauffage, d'une zone de refroidissement, d'une zone de revêtement par résine et
zone de séchage.
Le rotor/armure est transféré au lit de fluidisation électrostatique par vis pour revêtement.
recouvert sur sa surface, puis durci par chauffage à haute fréquence.
Le revêtement en poudre électrostatique est généralement divisé en trois procédés, ils sont revêtement en résine,
éliminer l'excès de poudre par un dispositif de grattage de l'armature du moteur ou de la surface du stator.
Le procédé de revêtement en poudre est effectué sur le lit de fluide électrostatique, puis le
poudre propre, après grattage, l'armature/rotor ou les stators passent par le chauffe-eau à induction à haute fréquence
pour le durcissement, de cette façon, la poudre peut être appliquée sur un objet, adhérant au substrat et coalescence
dans une couche épaisse, lisse, continue, essentiellement uniforme.
Les utilisations pour la résine 3M ou AkzoNobel comprennent les armatures isolantes et hydrofuges, les rotors, les stators,
barres de bus et autres pièces de moteur.
La machine de revêtement en poudre électrostatique contient un dispositif de recyclage de récupération de poudre,
Le dispositif comprend un tuyau d'aspiration de poussière disposé correspondant au dispositif de revêtement,
Le dispositif de nettoyage des poudres et le dispositif situé dans le cadre de la machine de revêtement en poudre électrostatique.
Les tuyaux d'aspiration séparés sont concentrés sur le tuyau de collecte de la poussière totale.
Le tuyau de dépoussiérage total envoie de la poudre au séparateur cyclonique,
La partie supérieure du séparateur cyclonique est un tuyau de sortie et l'extrémité inférieure est un tuyau de collecte de poudre qui
connecté à l'alimentateur de poudre.
Paramètre:
OD de l'armature: selon le dessin du client
Longueur du noyau: selon le dessin du client
Longueur de l'arbre: selon le dessin du client
Produit: à la demande du client
Épaisseur du revêtement: 0,15-0,5 mm réglable
Vitesse de transfert de l'armure: 0,1-15, mètres par minute
| Modèle (WIND-JF) | 100 | 80GG | 80GD | 50H | Modèle de laboratoire | note |
|
| Taille des pièces | Surdose maximale | 160 | 120 | 120 | 100 | 200 | Peut être fabriqué sur mesure |
| Longueur maximale du cœur | 50 | 50 | 50 | 50 | 80 | ||
| Longueur maximale de l'arbre | 180 | 180 | 180 | 180 | 180 | ||
| vitesse de transfert m/min | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | Conduite électronique | Réglable sans pas | |
| production ((pc/h) | 2500 | 1500 | 1500 | 800 | 10 à 60 | fMax≤20 mm | |
| Méthode de durcissement | Fréquence élevée | Fréquence élevée | Fréquence élevée | Cuve à durcissement | Le traitement fourneau |
Le four est préparé par le client. | |
| Épaisseur du revêtement ((mm) | Réglable dans les limites de 0,15 mm à 0,5 mm | ||||||
Le paramètre ci-dessus est uniquement à titre de référence
