Machine à lace à bobine à stator à côté unique WIND-100-CL pour moteur à induction

Machines pour la fabrication de moteurs électriques, pour la fixation des bobines d'extrémité du stator, côte à côte

Le laçage des bobines de stator est le processus de fixation serrée des extrémités de bobine de champ d'un stator de moteur électrique avec un cordon cousu,

également appelée tresse de bobine de stator moteur.

Le laçage est généralement utilisé sur les moteurs à longue durée de vie ou à haut rendement tels que certains moteurs à induction où le coût de défaillance est élevé.

Paramètre de la machine à nœud à bobine de stator

Départ de la puissance du stator: < 150 mm

Taille de la pile de stator: 15 à 120 mm

Identifiant du stator: > 33 mm

Mode de laçage: chaque fente, saute de fente

Vitesse de laçage: 0,4 à 0,8 s/aiguille

Pression de l'air: 0,4 à 0,7 MPa

L'alimentation électrique: 380 V en 3 phases

Puissance: 3,0 kW

Pour les véhicules à moteur électrique:

Poids: 500 kg

Applications:

Pour le générateur, la pompe à eau profonde, l'isolation de la fente du moteur en trois phases

Les avantages:

1.Utilisez le stator côté intérieur Diamètre pour faire le positionnement, facile à changer l'outillage

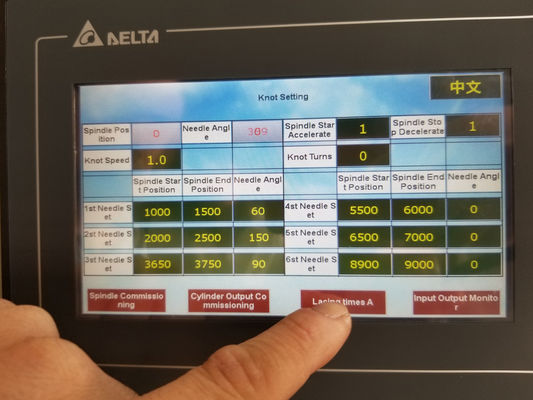

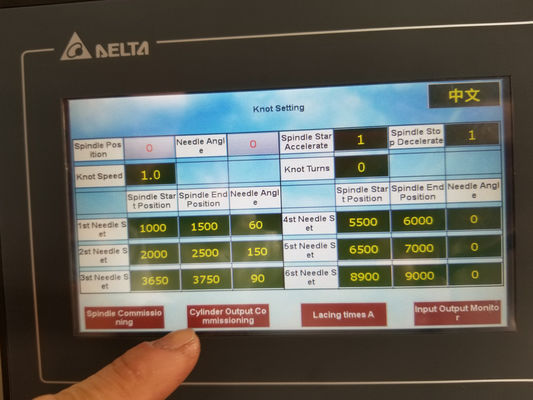

2Trois servomoteurs assurent le réglage facile de la machine et le laçage en douceur.

Un servo-moteur Delta contrôle l'indexation du stator

Un servo-moteur Delta contrôle le mouvement de la buse (la buse guide le cordon cousu)

Un servo-moteur Delta contrôle le mouvement mécanique de toute la machine

3Une des machines les plus vendues dans la fabrication de moteurs à induction.

Mise à niveau annuelle par utilisateur local, avis du constructeur du moteur

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
