Comment produire une pile de stator de stratification droite au moteur BLDC avec une machine de remontage d'aiguille
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Stator Stack: une pile de stators: | Pièces droites pas pièces obliques | Certificat: | CE |
|---|---|---|---|
| Station de travail: | Deux ou quatre | Fil maximum: | 1,2 mm |
| Type automatique: | Entièrement automatique peut gérer le fil mince fil épais | Condition: | Nouveau |
| Couleur de la machine: | Exigences en blanc ou par client | Après-vente: | Ingénieurs disponibles pour entretenir les machines à l’étranger |
| Mettre en évidence: | enrouleur d'aiguille,machine à enroulement bldc |
||

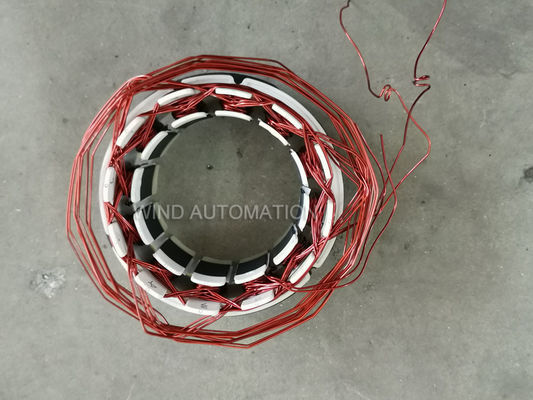

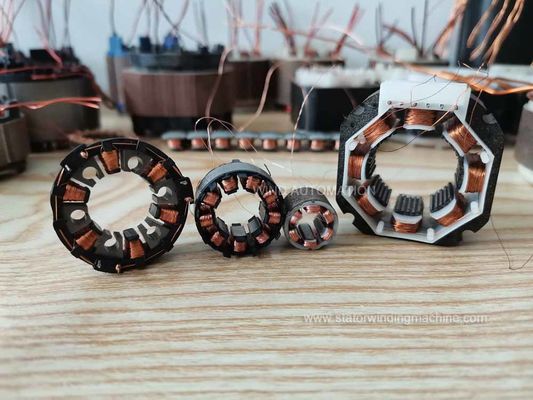

Machine d'enroulement d'aiguille de stator à stratification droite pour moteur BLDC
Enroulement d'aiguille de stators BLDC de machine à coudre, compresseur de climatisation, outil électrique,
Compresseur de réfrigérateur, application automobile de pompe à eau, moteur de pompe à carburant

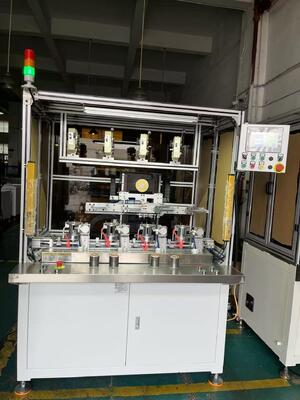

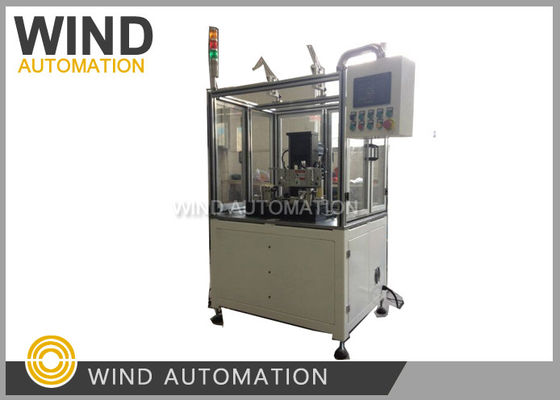

Machine d'enroulement de stator BLDC à deux stations WIND-BLDC-2 pour enrouler le stator du moteur CC sans balais avec deux stations pour améliorer l'efficacité, facile à changer d'outillage
Paramètre
Diamètre du fil : 0,08 à 1,2 mm
OD du stator : 12 à 130 mm
Hauteur de la pile : 5 à 100 mm
Quatre axes, flexible pour l'enroulement,
Moteur d'enroulement : Servomoteur Yaskawa 3000W 1pc
Moteur d'indexation : Servomoteur Yaskawa 3000W 1pc
Moteur d'agencement de fil : Servomoteur Yaskawa 400W 2pcs
Vitesse : 300 à 600 tr/min
Pression d'air : 5~7 kg/centimètre carré
Alimentation : AC380V 50/60Hz
Poids : environ 1500 KGS Dimension : 1100mm*900mm*1600mm
Les échantillons ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine :
1. Pile de stator 5 pièces sans enroulement
2. Stator enroulé 1 pièce
3. Fil de cuivre 1 rouleau suffisant pour enrouler 15 pièces de stators
Pièces principales
| N° | Nom | Marque | Remarque |
| 1 | PLC | YASKAWA | Label CE |
| 2 | Servomoteur | YASKAWA | Label CE |
| 3 | Écran tactile | Weinview | Label CE |
| 4 | Capteur | OMRON | Label CE |
| 5 | Unités électriques | Schneider | Label CE |
| 6 | Unités pneumatiques | Airtac | Label CE |
| 7 | Capteur de pression d'air | Airtac | Label CE |
| 8 | Roulement à billes | NSK | Label CE |
| 9 | Vis de guidage | HIWIN | Label CE |
| 10 | Courroie synchrone | Gates | Label CE |
| 11 | Alimentation | Mean Well | Label CE |
| 12 | Tendeur | Zhangli | Label CE |
Veuillez cliquer sur le lien ci-dessous pour regarder la machine fonctionner
Question & Réponse
Le diamètre du fil est de 0,9 mm, 0,95 mm, ce qui nécessite que la plaque d'isolation soit suffisamment solide,
Votre plaque d'isolation imprimée en 3D est fragile,
et nous trouverons une solution pour que le fil de pont sorte vers le dispositif de fixation,Dans ce cas, le fil de pont sera long,
Dans des conditions normales, la plaque d'isolation avec une épaisseur de matériau en nylon de plus de 2 mm est suffisamment solide pour le fil épais d'environ 1 mm,
Votre réponse concernant le schéma d'enroulement et le coût du phototype est attendue pour poursuivre le traitement !
Exemple après-vente
Client international E :
Nous avons un problème avec notre machine d'enroulement d'aiguille.
Veuillez consulter les photos ci-jointes.
Je suppose que le pressostat est défectueux. La pression d'air est appliquée
à la machine, c'est sûr.
Questions :
- Pouvez-vous nous envoyer un nouveau pressostat et quel est le prix ?
- Pouvons-nous travailler sans ce pressostat ?
- Y a-t-il un moyen de shunter le pressostat ?
Je vous serais reconnaissant pour une aide rapide et efficace.
Réponse de Wind Automation :
Voulez-vous vérifier les deux points suivants ?
1. Vérifiez si la pression est présente à l'emplacement de la sortie (sortie pour l'eau, rougemarqué)
2. S'il n'y a pas de pression à l'emplacement de la sortie, vérifiez s'il y a quelque chose de bloqué à l'emplacement de l'entrée
3. Veuillez vérifier si les ciseaux (coupeur) peuvent fonctionner ou non,
Au fait, il n'y a aucun antécédent deproblème de pressostat,
