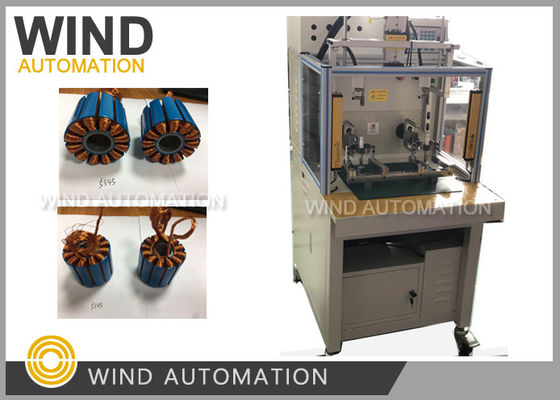

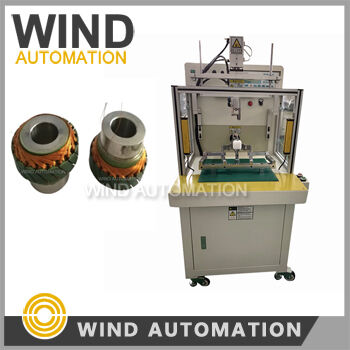

Bldc Pmac Stator Winding Machine 12 24 36 Franges de dent de fil d'entraînement de volant
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Type de moteur: | 12 dents 24 dents 36 dents Stateur extérieur, rotor, armature | En détour: | LRK Enroulement peut être réglé sur CNC contrôleur CNC300 |
|---|---|---|---|
| Station de travail: | Station simple ou double | Vitesse d'enroulement: | 300 tours par câble |
| Des fils simples ou des fils muti: | Des fils simples ou des fils muti | Redresseur OD: | Pour les produits de base: |
| Enroulement du moteur: | Stators BLDC et PMAC,Pompes,stators de moteurs de modèles RC pour avions,Aéronefs, Drones, | Après-vente: | Ingénieurs disponibles pour entretenir les machines à l’étranger |
| Mettre en évidence: | machine à enroulement de volant,éolienne de moteur |
||
Bobines de fil pour enrouleuse à plateau, 12 dents, 24 dents, 36 dents, stators BLDC et PMAC WIND-HMW-205D
Application de la machine à bobiner les stators :
Machine à bobiner les stators à plateau pour enrouler les stators de moteurs BLDC externes tels que
BLDC et PMAC, Stator de modèle, Stator de ventilateur, Stator de ventilateur de plafond,
Moteur de jouet, Stator de moteur de moyeu de skateboard, Grand stator externe,
Stator de drone, Avion, Stator externe de moteur d'hélicoptère d'avion
Moteurs d'avions modèles RC
Questions et réponses sur l'enrouleuse à plateau :
1. Quel espace la bobineuse nécessite-t-elle entre les dents et entre deux dents adjacentes,
dents complètement bobinées ?
La machine à bobiner à plateau nécessite 2,8 mm entre les dents pour 27 fils, de taille 0,28 mm,
Donc, une largeur de fente de 4 mm est suffisante.
2. Nous avons besoin d'informations sur les dimensions minimales et maximales des stators,
comment l'outillage doit être modifié/fabriqué pour chaque type de stator
Comme vous pouvez avoir différents types de stators, l'enrouleuse à station unique WIND-HMW-205S sera adaptée,
La plage des dimensions minimales et maximales des diamètres extérieurs des stators est 12 mm (0,48 pouce), 12 fentes,
et 160 mm (6,30 pouces),
3. Notre objectif est de bobiner des stators dont le diamètre est probablement compris entre 80 mm et 350 mm,
hauteur de pile 15...100 mm
La WIND-HMW-205S est conçue pour fabriquer de petits stators de diamètre extérieur inférieur à 160 mm,
Elle n'est pas adaptée pour bobiner des stators plus grands,
Comme une voiture ne peut pas fonctionner comme un camion,
Un autre type de machine, la WIND-HMW-1M, est destinée au bobinage de moteurs de moyeu de vélo électrique,
cette enrouleuse est conçue pour les gros moteurs de moyeu de vélos électriques,
Avantages de la machine à bobiner les stators de modèles volants :
| Type de bobinage |
Le bobinage CNC à plateau est plus rapide que le bobinage à aiguille
|
| Machine intelligente facile à modifier l'outillage |
Une machine qui réalise des schémas de bobinage personnalisés pour lesquels vous pouvez tester différentes valeurs de kv dans vos prototypes et en production à faible volume. Une machine à bobiner comme la WIND-HMW-205D pourrait faire gagner beaucoup de temps par rapport à la commande d'un schéma de bobinage personnalisé auprès d'un fabricant. |
| Taille du stator des moteurs externes |
De 2 à 24 fentes, d'autres fentes sont fabriquées sur mesure, le plus petit diamètre extérieur de stator que la machine peut bobiner est de 12 mm (0,48 pouce), 12 fentes, montré dans la photo du stator bobiné ci-dessous
|
| Fil unique ou fils multiples |
Peut bobiner des stators avec un seul fil ou des fils parallèles
|
| Fils multiples gérés |
30 fils avec 15 tendeurs
|
Paramètres de la machine à bobiner les stators externes de moteurs sans balais :
Diamètre du fil : 0,10~0,60 mm (AWG18 ~ AWG23)
Option de fonctionnement : Auto
Bobinage automatique, indexation automatique, arrangement automatique du bobinage, serrage et coupe automatiques
Nombre de fentes du stator : 2 à 24 fentes (autres fentes fabriquées sur mesure)
Déplacement du fil : 60 mm
Alimentation : AC220V 50/60Hz
Poids : environ 350 KGS
Dimensions : 1260 (L) x 650 (l) x 1150 (H) mm
Contrôleur : CNC300
Le but de ces bobinages est de créer un champ magnétique lorsqu'un courant les traverse
Il existe plusieurs types de machines à bobiner, des machines à alimentation manuelle simples aux machines complexes
à commande numérique par ordinateur (CNC). Certaines des utilisations les plus courantes des machines à bobiner sont le bobinage de bobines,
le bobinage de cordes et le bobinage continu. De nombreuses industries utilisent ces appareils,
y compris l'électronique, la production de stators, de rotors et d'armatures de moteurs, et l'industrie du fil.
Les échantillons et dessins ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine :
1. Stator empilé 5 pièces sans bobinage
2. Stator bobiné 1 pièce
3. Fil de cuivre 1 rouleau suffisant pour bobiner 10 stators
4. Dessin de la tôle du stator et dessin du bobinage
Veuillez cliquer sur le lien ci-dessous pour voir la vidéo de l'enrouleuse de stators à fils toronnés
