Machine de remontage à moteur entièrement automatique 8 kW Dent remontage pour la pile de stator revêtu
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Axe: | axe 4 |
|---|---|---|---|
| Le poste de travail: | Une station/double station | Vitesse d'enroulement: | Max. 400 tours par minute selon la jauge de fil, la taille du stator |
| De type automatique: | Entièrement automatique | Enroulement du moteur de couleur de la machine: | Blanc ou selon les exigences du client |
| Enroulement de moteur: | Dents enroulés pour les stators enduits ou pour les bouchons en plastique | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Surligner: | machine à enroulement de volant,éolienne de moteur |
||
La machine à remontage de stator pour faire des bobines sur les dents revêtement électrostatique des fentes Le système de contrôle de l'air est utilisé.
Application de la machine de remontage des dents à stator:

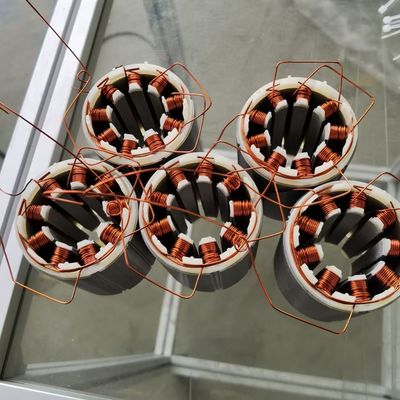

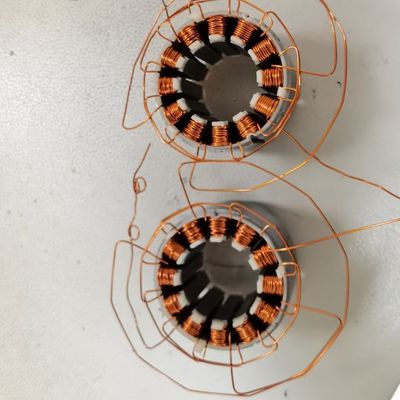

Fabriquer des bobines sur les dents pour le stator à fente, tel que le stator à 36 fentes,
Machine à enroulement à statorParamètre:
| Modèle | Le système de contrôle de l'air est utilisé. |
| Pile de remontage | Stateur de fente |
| La gare | Station unique |
| Diamètre du fil | 0.1-1.2 mm (en fonction du taux de remplissage des fentes du stator et de la largeur des fentes) |
| Taille du stator | Le diamètre extérieur est de 230 mm maximum (9,055'). Le diamètre intérieur:min.10 mm (0,394') Poids de la pile:maximum 10 kg (lb) La longueur maximale de la pile est de 100 mm (3,94 ̊) |
| Réglage du programme |
Le programme système stocke 10 ensembles, ce qui est plus grand que le stockage peut être téléchargé par l'ordinateur et téléchargé avec un stockage illimité.
|
| Vitesse de remontage | Max.400 tours par minute (en fonction de la taille du fil, de la longueur de la pile et de la taille du stator) |
| Axe | 4 axes |
| Puissance totale | 8 kW |
| Résultats de l'analyse | AC380V ±10%3 phase 50/60Hz |
| Source d'air | 00,4 à 0,7 MPa |
| Taille de la machine | Environ 1000 mm de largeur par 800 mm de largeur par 1800 mm de hauteur |
Question et réponse:
1. Quelle est la durée du cycle d'enroulement des moteurs sans balai ci-dessous?
Le stator a un diamètre extérieur de 230 mm.
Le diamètre intérieur est de 167,2 mm.
La longueur du stator est de 10 mm à 100 mm, mais nous avons maintenant des commandes pour une pile de 10 mm.
Il y a 40 tours par dent avec 4 fils de 0,4 mm de diamètre en parallèle.
Durée du cycle: Fou enrouler chaque stator mentionné ci-dessus il coûte 10 minutes par pièce
2Faut-il utiliser un revêtement électrostatique des fentes pour utiliser votre machine?
La machine est conçue pour votre plus grande longueur de stator, pour un tel stator, il doit être très lourd
Au moins 5 kg, donc pendant l'enroulement, nous avons besoin d'ajouter un réducteur pour laisser l'enroulement lisse et non influencé,
Il y a 40 tours par dent avec 4 fils de 0,4 mm de diamètre en parallèle.
Vos fils et les virages sont trop pour la zone des fentes,
Le fil de la couche supérieure va appuyer sur le fil de la couche inférieure,
Le fil de la couche supérieure tombera,
Suggestion pour l'automatisation éolienne:
1Nous suggérons un bouchon isolant et nous pouvons concevoir le bouchon
Si la démonstration d'enroulement montre que le bouchon isolant est nécessaire
Vous pouvez vous référer auMachine à enroulement de stator à revêtement électrostatique à 36 fentesvidéo,
C'est la même façon de tourner que la vôtre mais avec très peu de tours (moins de 30 tours)
2Si vous ne voulez pas investir les outils pour faire les bouchons en plastique et
Le matériau doit résister à 155 degrés Celsius.
Pouvez-vous utiliser 0.7mm à 0.8mm fil unique au lieu de
utilisant 2 fils de diamètre 0,56 mm ou 4 fils de diamètre 0,4 mm
Je suis désolée.
Les échantillons et le dessin ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine:
1.Dessin CAO de la stratification du stator pour vérifier le taux de remplissage des fentes
2Diagramme de remontage
3Un rouleau de fil de cuivre suffit pour enrouler deux stators.
4. Le stator a-t-il une fente de positionnement
Parties principales
| Je ne veux pas. | Nom | Marque | Nom de l'entreprise |
| 1 | PLC | YASKAWA | |
| 2 | Servo moteur | YASKAWA | |
| 3 | Écran tactile | Je ne sais pas. | |
| 4 | Capteur | OMRON | |
| 5 | Unités électriques | - Je ne sais pas. | |
| 6 | Unités pneumatiques | Le Xinchen | |
| 7 | roulements à billes | NSK | |
| 8 | Guide de vis | Le groupe HIWIN | |
| 9 | Ceinture de freinage | Portes | |
| 10 | Énergie électrique | Je veux dire bien. | |
| 11 | Tensionnaire | Le nombre d'heures d'arrêt | |
| 12 | Réducteur | Nidec-SHIMPO | Le stator de levage a besoin d'un réducteur de moteur |
S'il vous plaît cliquez sur l'image ci-dessous pour voir la vidéo de 36slots stator machine de remontage
Cette machine à enroulement d'aiguille avec un dispositif servo à quatre axes peut enroulement, indexation, mettre le fil, démoulage automatiquement,Le type standard est flexible pour changer l'outillage du stator BLDC avec une DSO inférieure à 120 mm (4.72'), ID de 10 mm (0,39'') à 100 mm ((3,94'), hauteur de 100 mm ((3,94'), poids maximal de la pile du stator: 3 kg (6,6 lb)
