Détails sur le produit:
Conditions de paiement et expédition:
|
Type de commutateur à armature: | Type crochet, type tang | Diamètre du fil: | 0.08~0.30 mm (tensseur de type mécanique) AWG40 à AWG28 |
---|---|---|---|
Testeur de fil: | 0.16~0.55mm (tensseur hystérésique) AWG23 à AWG34 | Type de enroulement: | Remplissage de l'enroulement de la jambe non enroulement de l'onde |
Interface homme-machine: | Diagnostic Afficher à l' écran | Méthode d'opération: | Pas à pas, automatique, JOG |
Surligner: | machine de fabrication de bobines,la bobineuse de redresseur |

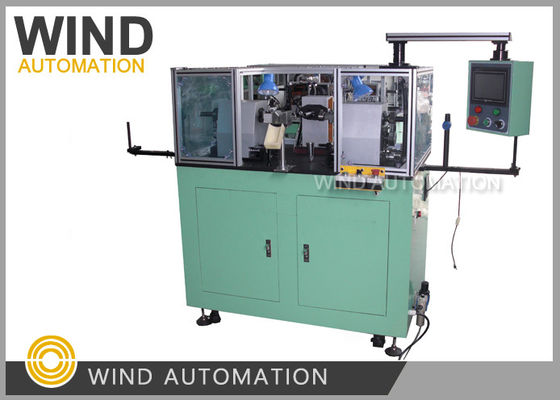

AWG 40 à AWG23 fil de cuivre de 0,08 mm à 0,55 mm enrouleur automatique d'armure WIND-STR-2
Applications:
Cette bobineuse d'armature WIND-STR-2 est une bobineuse à volant rapide pour la production de masse de moteurs
Fabrication d'appareils électroniques et de dispositifs électroniques
Un outil...
et adapté à l'enroulement de fil de petite portée.
Avantages concurrentiels:
C' est très rapide. |
Machine de personnalisation pour l'enroulement de l'armature de fil mince
|
Opération facile |
Le paramètre d'enroulement peut être réglé sur l'écran tactile pour différents armatures
|
Je ne veux pas. |
12 fentes, 24 crochets, 12 fentes, 12 crochets
|
Données de paramètres:
Diamètre du fil: 0,08 à 0,30 mm (tensionneur de type mécanique) AWG28 à AWG40
0.16~0.55 mm (appareil de tension hystérésique) AWG23 à AWG34
Plateaux de remontage: nombre impair ou pair
Diamètre du commutateur: 8 à 40 mm
Diamètre de l'armure: 20 à 60 mm
Longueur de la pile d'armature: 10 à 60 mm
Vitesse du moteur de remontage: 0 à 3000 tr/min
Système de commande: commande PLC Mitsubishi
Pression d'alimentation en air: 0,5 à 0,7 MPa
Le débit de l'appareil doit être supérieur ou égal à:
Poids: 500 kg
Pour les véhicules à moteur électrique à commande autonome, la valeur maximale de l'indicateur de freinage doit être égale ou supérieure à:
Le code HS est le suivant: 8479811000
Informations nécessaires pour une enquête sur la machine de remontage des armatures de commutateur:
1- dessin de l'armature/du rotor
2- dessin de l'assemblage de l'armature/rotor
3. dessin de l'armature/de la pile du rotor
4- Diagramme d'enroulement de l'armature/rotor: avec diamètre du fil du rotor et numéro de tour
5. dessin de l'armature/commutateur
6. Productivité requise
7Autres exigences techniques
Si possible, il serait préférable que le client nous envoie des échantillons.
