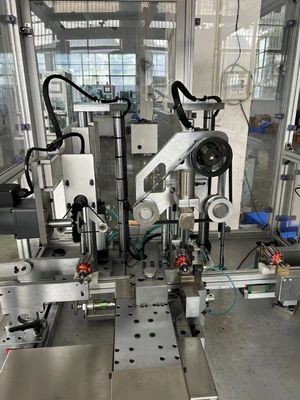

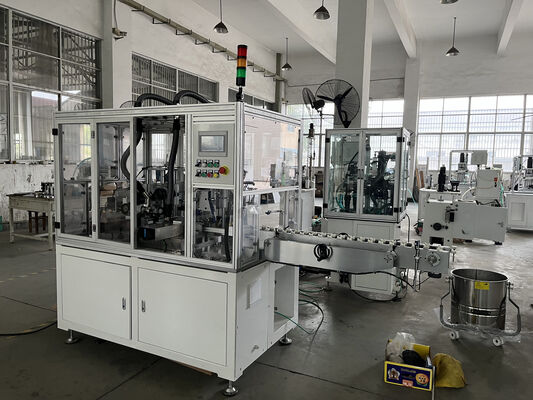

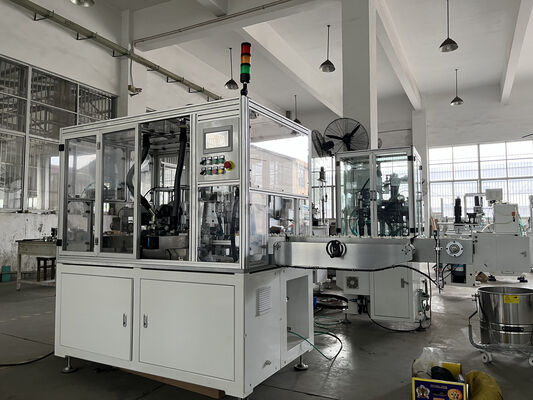

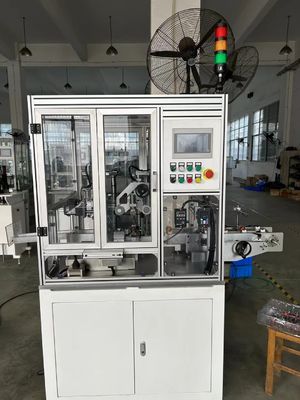

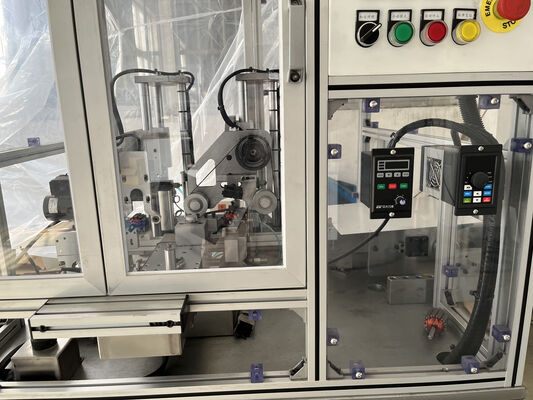

Machine à tourner le collecteur de laminoir sur la ligne de production automatique

Ligne d'assemblage d'induits Tour à décolleter en ligne automatique avec tournage de laminations, tournage de collecteur,

Le tour sert à finir de tourner la zone de piste de balai du collecteur de moteurs à faible puissance fractionnaire relativement petits,

induits de moteurs, rotors de mini-moteurs, collecteurs d'induits de démarreurs, etc.

Tournage, fraisage, usinage précis de la surface du collecteur pour le rendrepoli et brillant,

Obtenir une bonne finition de surface adaptée, un faux-rond pour bien fonctionner avec le balai de carbone du moteur. (1)

Avantages concurrentiels de la machine d'usinage à tournage avec dispositif servo à trois axes1. Précision avec contrôle du dispositif servo à trois axes  2. Le plus petit collecteur traité par la machine de tournage de précision de collecteur au tour :

   Collecteur de petit induit de lève-vitre tourné OD 7mm, arbre OD 3.0mm

3. Cette machine de tournage peut fonctionner avec deux outils si nécessaire pour différentes directions de tournage

4. L'outil de tournage est en matériau diamanté, les porte-outils et les plaquettes peuvent également être fabriqués sur mesure

     pour le tournage de matériaux spéciaux autres que le cuivre, l'aluminium

(2)

Configuration de la machine de tournage de collecteur

Système servo Mitsubishi axe Z (longueur de tournage)Système servo Mitsubishi axe X (profondeur de tournage)

Système servo Mitsubishi axe Y (bras de pression)

Écran tactile : Mitsubishi

Tige à vis à billes Taiwan TBI

Cylindre Airtac Taiwan

(3)

Spécifications de la machine de tournage de précision au tour

Rondelle du collecteur : ≤0.0035mm(dépend du matériau du collecteur de l'utilisateur, de la qualité de l'arbre de l'induit et de la qualité du roulement)

Rugosité : ≤Ra 0.4 (dépend de la qualité de l'induit du client)

OD de l'induit : Ф20~Ф100mm (côté collecteur < 100mm)

Longueur de l'arbre : 32~250mm

OD de l'arbre : Ф3~Ф25mmOD du collecteur : Ф4.3~Ф50mm

Vitesse d'avance de l'outil axe Z : réglable sur écran tactile, réglage continu

Vitesse de retour de l'outil axe Z : réglée dans le programme

Vitesse d'avance de l'outil axe X : réglable sur écran tactile, réglage continu

Vitesse de retour de l'outil axe X : réglée dans le programme

Longueur de coupe axe Z : réglable sur écran tactile, Max. peut définir 4 longueurs de coupe différentes

(Max 30mm)

Déplacement axe Z : Max 80mm

Efficacité de production : cycle complet ≤12sec/pc (double coupe)

Pression d'air : 4~6kg/cm2

Fixation : manchon en V diamanté

Puissance totale : 2.5KW

Puissance de la machine : 50/60Hz AC220V±10% (monophasé)

Puissance de la machine d'ébavurage : 50/60Hz AC230V±10% (monophasé)

Puissance de l'aspirateur : 1.5KW, 50/60Hz AC380V±10% (triphasé)

Poids : environ 1 100Kg

Dimensions de la machine : 1 300mm x 900 mm x 1600mm3
