WIND-CT-TH4 Commutateur machine de tournage Diamant V Porteur et Diamond Cutter
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Quelle partie tourne?: | La rotation de la surface du commutateur peut également faire tourner le commutateur ou le raisin. |
|---|---|---|---|
| Station de travail: | Une gare | Le coupeur n°.: | Un coupeur |
| 3 axes: | Servo-moteur à 2 axes | Rondeur du commutateur tournant: | > 0,003 mm |
| Code HS: | 84581100 | ||
| Mettre en évidence: | machines à tourner à rotor,Machine de tour de tournage |
||

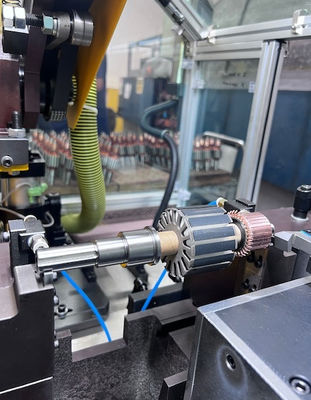

Machine de tour de Surface de collecteur de support de diamant V et de coupeur de diamant WIND-CT-TH4
Application:
Armatures de moteur de petite puissance fractionnaire, commutateur d'armatures de démarreur,
Le processus de tournage du collecteur est une procédure importante dans la fabrication du moteur, toujours après le soudage.
Avantages :
Les alimentations horizontales et verticales sont toutes servocommandées Delta, avec un rendement élevé et une bonne stabilité,
particulièrement adapté au commutateur à face tournante. C'est l'équipement de précision avancé pour tourner le
surface extérieure du collecteur.
1. Avec deux axes servo,
L'axe X contrôle la longueur de rotation en position horizontale gauche droite
L'axe Z contrôle la profondeur du lattage en position verticale
2. Peut faire tourner le diamètre extérieur du collecteur et le diamètre extérieur de la colonne montante de l'armature automobile
Spécification:
1. Rondeur < 0,003 mm
2. Rugosité de la surface
3. Armature OD 20 ~ 80 mm
4. Longueur de l'arbre : 32 ~ 250 mm (si besoin d'une fabrication sur mesure plus longue)
5. Diamètre de l'arbre : 2 ~ 18 mm (peut être fabriqué sur mesure)
6. Diamètre extérieur du commutateur : 4,3 ~ 60 mm
7. Diamètre extérieur de la pile : 20 ~ 110 mm
8. Quantité de coupe : Coupe brute Max0,20 mm
9. Module RPM : 0 ~ 60 Hz
10. Unité de coupe : 1um~0,5 mm et vitesse réglable
11. Longueur de coupe : Max50 mm
12. Temps de coupe : l'axe X peut être réglé jusqu'à 4 fois, l'axe Z 4 fois peut être réglé jusqu'à 4 fois
13. Source d'air : 5 ~ 7 MPa
14. Source d'alimentation 220 V 50/60 Hz
15. Puissance de la machine : 2,5 kW
Questions et réponses :
1. Est-il possible de traiter les deux types d'armatures à l'aide d'une seule machine, ou cela nécessite des opérations différentes
outillage ?
Oui, vous pouvez utiliser une seule machine et cela nécessite deux types différents de luminaires diamant en forme de V.
2. Le tour dispose-t-il d'une mémoire avec des programmes prédéfinis pour différentes armatures ?
Non, lorsque vous passez à un nouveau type d'armature, vous devez ajuster la position de la fraise.
Veuillez cliquer sur le lien ci-dessous pour voir la vidéo
