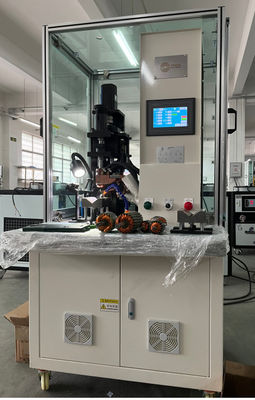

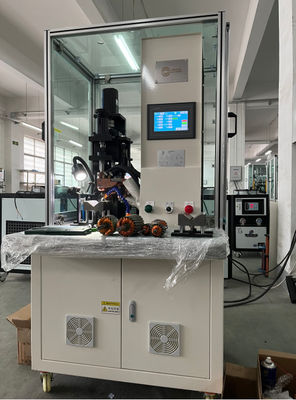

Machine de fusion de commutateur à fil 12 V 24 V moteurs à courant continu à brossage

Machine de soudage à point d'alimentation en courant continu pour commutateur d'armature à fusion de piégeage à chaud WIND-DC-CW003

Les États membresApplications:

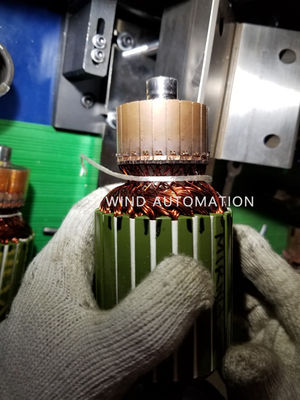

Armature de moteur PMDC avec commutateur à crochet, commutateur à élévateur

(2) LesLes avantages:

(3) Les produitsL' histoire de devenir un produit vedette:

L'utilisateur de la première machine de soudage WIND-DC-CW003­s était un fabricant de moteurs automobiles qui produisait

Ils ont utilisé des machines de soudage importées de l'Italie et de l'Angleterre, et WIND-

DC-CW003 fonctionnait comme une machine de secours.

La même que la machine de soudage importée et a commandé 1pc de plus trois ans plus tard.

L'alimentation en courant continu par onduleur à haute fréquence est une tendance dans le soudage des commutateurs, certains fournisseurs ont dit qu'ils utilisent

haute fréquence en fait ils utilisent 2KHz, tandis que l'automatisation du vent peut atteindre 15KHz, avec DC réel et pur

l'alimentation électrique permettant d'obtenir une qualité de soudage constante!

Le nombre de personnesParamètre de la machine à fusion:

Diamètre du fil: 0,01 à 1,2 mm

Dépôt de l'armure: 20 à 100 mm

Hauteur de la pile d'armature:10 à 100 mm

Commutateur OD:8~70 mm

Source d'air: 5 à 7 kg/cm2

Puissance de soudage: 10 à 30 kW

3 phases AC 380V 50 à 60 Hz

Poids: environ 350 kg

L'alimentation par fusion: Automatisation éolienne auto-développée haute fréquence 15KHz, 500~5000A

Système de commande: Japan Mitsubishi PLC

Contrôle d'indexation: système de positionnement par servo japonais Mitubishi Écran tactile de 7 pouces

Les produitsCaractéristique:

1) Commutateur de soudage à la machine à point conducteur de piqûre à chaud fusion pour fil mince ou grand haute fréquence

soude à onduleur et commutateur à empilage à chaud avec petit fil grand fil mince et grand fil, avec séparation

dispositif de refroidissement de l'eau (qui agit comme un conditionneur)

2) L'opération de soudage est liée au tla surface de la tige de ungsten, la pression, le temps de soudage, la valeur du courant de tension

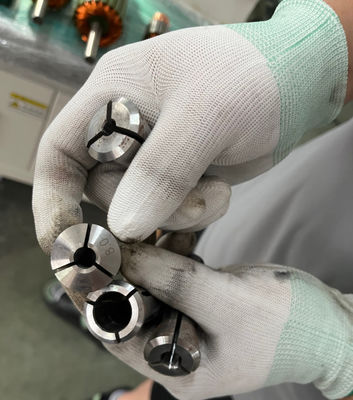

3) OD de l'armature, la taille de l'arbre est liée au luminaire

Plage normale de détection de l'armature 20 à 60 mm

Taille de l'arbre inférieure à 160 mm

FAQ de la machine de fusion (Comment choisir une machine de piégeage à chaud de fusion de soudage appropriée)

1. Le courant et le temps de chaque segment sont-ils réglables?

Votre question concerne l'obtention d'une qualité de fusion uniforme et constante pour chaque segment,

La machine d'alimentation en courant continu avec le courant de sortie de haute récurrence est uniforme et constante, peut s'assurer même la qualité de soudage,

Sur l'écran de réglage des paramètres de la machine, il y a un réglage de courant et de temps de soudage en 6 sections pour l'armature avec de nombreux crochets tels que 63 crochets,

et pour un commutateur 24 crochet, vous pouvez diviser le paramètre de soudage à 3 étapes en réglant Bar. no. comme 1 + 22 + 1 = 24 ou diviser le réglage pour régler 1 + 1 + 1 + 2 + 3 + 16 = 24

en tenant compte du temps de chauffage de la tige électrique et de la situation réelle,

Dans la production réelle, un utilisateur vient de définir le numéro de barre dans la section 1 comme 24,

       2Comment la distance entre les électrodes est-elle contrôlée?

La distance suggérée est d'environ 1,5 mm à 2 mm, devrait être plus de 1 mm au cas où le commutateur OD ont une certaine différence

Vous pouvez vérifier par une épaisseur de 1,5 mm commidity comme un

3Comment la pression appliquée par l'électrode au crochet est-elle réglée et contrôlée?

Avec des ressorts de pression de taille différente, la pression peut être réglée, pour un contrôle rugueux avec ressort,

pour une légère commande avec vis sur le dessus

4.Y a-t-il une cellule de charge pour contrôler cette pression?

Oui, c'est vrai.

Notre pressing hydraulique et servo pour le commutateur, placement de l'arbre ont ce genre de cellule de charge qui peut contrôler et montrer la pression,

Nous appliquerons ceci à la nouvelle machine de fusion avec le servo-appareil de pression plus tard,

Ceci s'appliquera au constructeur de moteur local qui a demandé en premier.

5Quelles sont les étapes du cycle de fusion, comment chaque partie de ce cycle est ajustée?

Le cycle de fusion est l'électrode touche le crochet du commutateur, puis appuyez sur le crochet du commutateur, en maintenant la pression et la libération

S'il vous plaît vérifier le graphique du cycle de fusion sur la photo de réglage de soudage

Ce cycle est lié à quatre facteurs:

l'électrode et le crochet du commutateur en contact avec la surface de la face,

valeur de pression, temps de maintien de la pression, tension de fusion

Vous pouvez obtenir un meilleur cycle par le travail d'équipe de ces quatre facteurs,

Haute fréquence 15KHz assurer la sortie pure courant continu, tandis que certaines machines de fusion 2KHz, 4KHz pas haute fréquence

Le courant constant peut assurer la fusion de chaque segment sans hésiter, de sorte que l'alimentation en courant continu est plus rapide et économiser l'électricité

6.Y a-t-il un signe d'avertissement pour une mauvaise fusion?

Oui, la machine a cette fonction

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
