Appareil de soudage à chaud pour la fusion des commutateurs d'armature

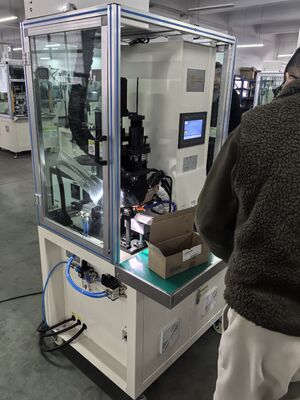

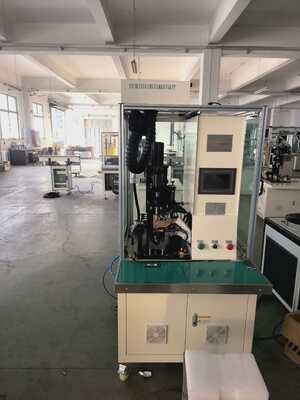

Machine de soudage à point d'alimentation en courant continu pour commutateur d'armature à fusion de piégeage à chaud WIND-DC-CW003

Les États membresApplications:

Armature de moteur PMDC avec commutateur à crochet, commutateur à élévateur

(2) LesLes avantages:

Dispositif adapté à l'opérateur installé depuis 2026

(3) Les produitsL' histoire de devenir un produit vedette:

L'utilisateur de la première machine de soudage WIND-DC-CW003­s était un fabricant de moteurs automobiles qui produisait des machines de soudage WIND-DC-CW003­

Ils ont utilisé des machines de soudage importées d' Italie et d' Angleterre.

WIND-DC-CW003 fonctionnait comme une machine de secours.

Il est le même que la machine de soudage importée et a commandé 1pc de plus trois ans plus tard.

L'alimentation en courant continu par onduleur à haute fréquence est une tendance dans le soudage des commutateurs, certains fournisseurs ont dit qu'ils utilisent

haute fréquence en fait ils utilisent 2KHz, tandis que l'automatisation du vent peut atteindre 15KHz, avec DC réel et pur

l'alimentation électrique permettant d'obtenir une qualité de soudage constante!

Le nombre de personnesParamètre de la machine à fusion:

Diamètre du fil: 0,01 à 1,2 mm

Dépôt de l'armure: 20 à 100 mm

Hauteur de la pile d'armature:10 à 100 mm

Commutateur OD:8~70 mm

Source d'air: 5 à 7 kg/cm2

Puissance de soudage: 10 à 30 kW

3 phases AC 380V 50 à 60 Hz

Poids: environ 350 kg

Énergie de fusion: Automatisation éolienne auto-développée haute fréquence 15KHz, 500~5000A

Système de commande: Japan Mitsubishi PLC

Contrôle d'indexation: système de positionnement par servo japonais Mitubishi 7' écran tactile

Les produitsCaractéristique:

Commutateur de soudage à la machine à point conducteur de piqûre à chaud Fusion pour fil mince ou grand Haute fréquence

soudage à l'inverseur et commutateur d'empilage à chaud avec petit fil grand fil mince et grand fil, avec refroidissement séparé

dispositif d'eau (qui agit comme un conditionneur)

Comment obtenir une bonne qualité de fusion, voici quatre facteurs que vous pouvez vérifier

1. Ajustez le courant de fusion à un courant approprié

2. Précipitation correcte sur la zone de soudure de fusion

3Temps de fusion

4La résistance du conducteur est liée à la zone de contact de l'électrode

Veuillez cliquer sur l'image ci-dessous pour voir la vidéo

Cette machine de soudage à point CC à commutateur d'armature est un dispositif spécialisé pour souder des rotors de moteur, utilisant le courant continu (CC) pour le soudage par résistance.Comparé aux machines traditionnelles de soudage à point CA, il utilise la technologie de l'onduleur à courant continu ou à moyenne fréquence, offrant des avantages tels qu'une vitesse de réponse rapide, une utilisation élevée de l'énergie et un soudage stable et précis.Il réduit efficacement la déformation de la pièce et assure une qualité de soudage constante.

Les composants de base et le principe de fonctionnement de l'armature de la machine de soudage à point CC se compose généralement des composants de base suivants: Système d'alimentation: C'est le cœur de l'équipement.Il comprend généralement un redresseur* Système de commande: Le système de commande est équipé d'un filtre, d'un onduleur et d'un module de commande dont la fonction est de convertir la puissance CA d'entrée en un courant de soudage en courant continu stable et contrôlable.Responsable du réglage et de la surveillance des paramètres de soudage (tels que le courantLes équipements modernes disposent généralement de plusieurs modes de commande, y compris le courant constant, la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande.tension constante* Actuateur de soudage: comprend des pinces, des électrodes, etc., utilisées pour maintenir la pièce et appliquer une pression de soudage.L'équipement automatisé intègre également un système de liaison multiaxe et une structure de serrage rotatif pour s'adapter aux besoins de soudage des rotors de spécifications différentesLe flux de travail de l'équipement consiste généralement à placer la pièce de rotor à souder dans la position désignée et l'équipement complète automatiquement l'ensemble du processus de serrage.positionnement, rotation, soudage et déchargement.
