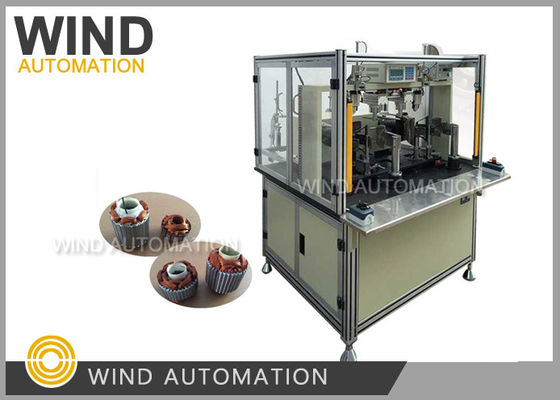

Ventilateur de plafond entièrement automatique Stator machine de remontage pour OD en dessous de 110 hauteur 70 mm
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Pour la CE |
|---|---|---|---|
| Le poste de travail: | Poste double | Vitesse d'enroulement: | Max. 1500 tours par minute selon la jauge de fil |
| Plage de taille du stator: | La hauteur maximale de la pile de stratification est de 70 mm (2,76'), la hauteur maximale est de 11 | Couleur de machine: | Blanc ou selon les exigences du client |
| De type automatique: | Entièrement automatique | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Surligner: | machine à enroulement de volant,Enroulement de moteur sans balai |
||
Ventilateur de plafond entièrement automatique Stator machine de remontage pour OD en dessous de 110 hauteur 70 mm Le système de détection de la pollution atmosphérique
Applications:
Ventilateur de plafond Ventilateur de plafond, générateur de fréquence variable
Les avantages:
|
Large portée |
Le serrage, le remontage, l'arrayage, l'indexation et la découpe sont entièrement automatiques
Le serrage, la coupe, le rangement et l'indexation sont commandés par un moteur pas à pas.
L'enroulement est contrôlé parMoteur de commande à onduleur
|
|
Taille du stator |
Particulièrement adapté pour les stators OD inférieurs à 110 mm et hauteur inférieure à 70 mm
|
|
Moteur de ventilateur |
2 pôles, 4 pôles, 6 pôles
|
Paramètre:
Diamètre du fil 0,10 à 0,70 mm
Traction de la broche de rangement: 100 mm
Le diamètre du volant: 200 mm
RPM max 1500RPM
Voltage 220V/50Hz, ou personnaliser
Puissance CA 1,5 kW
Poids de 350 kg
Dimension 1800 mm*1250 mm*1650 mm
Une suggestion:
pour les stators dont le diamètre extérieur est inférieur à 110 mm et la hauteur inférieure à 70 mm,
C'est un bon choix pour une action entièrement automatisée.
Il s'agit d'une machine d'enroulement de stator à rotor externe entièrement automatique,
Pour les ventilateurs habituels 24 fentes 2 pôles, 4 pôles, 6 pôles moteur stator enroulement rotor externe,
la capacité de production est d'environ 220 pièces par jour avec WIND AUTOMATION deux stations de travail WIND-8002D,
La vitesse normale d'enroulement est d'environ 1200 tours par minute.
De toute façon, la capacité de production n'est pas seulement liée à la vitesse de remontage,
mais aussi la vitesse d'indexation, la vitesse à laquelle votre opérateur insiste,
Selon l'expérience des constructeurs de moteurs,
Vous pouvez avoir deux opérateurs qui travaillent ensemble pour améliorer l'efficacité de l'enroulement de la machine.
En outre, pour le stator avec une hauteur de pile différente, l'outillage doit être changé,
Les échantillons et le dessin ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine:
1- Stator pile 5 pièces sans enroulement
2Stateur de plaie 1pc
3Un rouleau de fil de cuivre suffit à enrouler 10 stators.
4- dessin de stratification et de bobinage du stator
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
